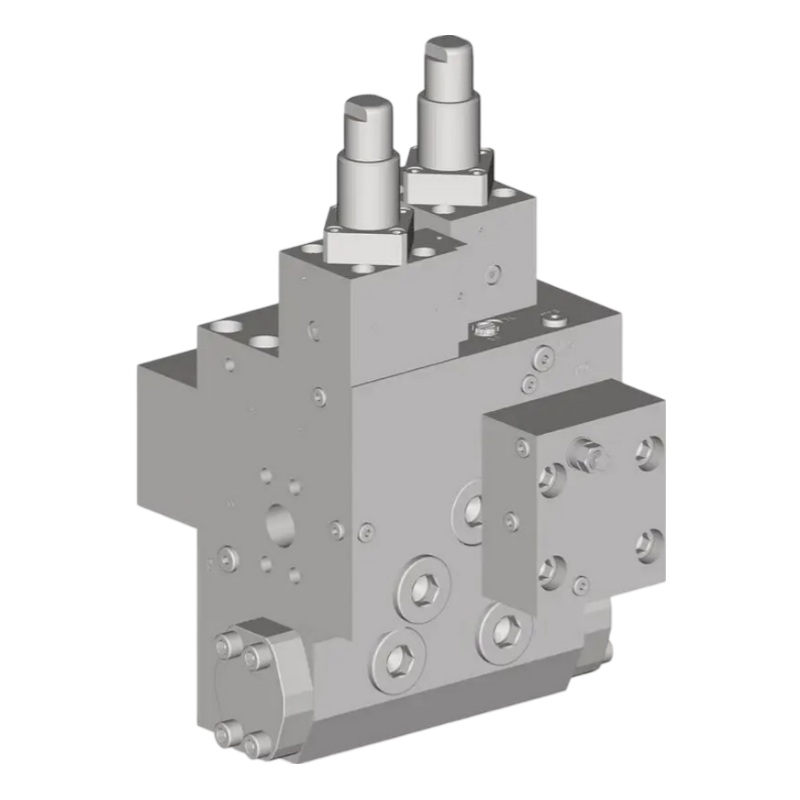

Универсальный пропорциональный клапан V4WCA-1000 для двигателей Hägglunds CA, CB и CBM

V4WCA-1000 от Bosch Rexroth — это высокоэффективный пропорциональный клапан, предназначенный для управления компактными гидравлическими двигателями Hägglunds CA, CB и CBM. Клапан обеспечивает точное управление потоком и направлением, а также выполняет функцию противовеса для защиты двигателя от перегрузок.

Основные характеристики:

• Максимальный расход: до 1000 л/мин.
• Максимальное рабочее давление: 350 бар.
• Пилотное давление: от 4 до 16 бар.
• Минимальный пилотный расход: 5 л/мин.
• Гидравлические функции:
  • Четырехстороннее управление направлением потока.
  • Пропорциональный контроль потока.
  • Противовес на линии высокого давления для предотвращения скачков давления.

Преимущества:

1. Простота монтажа:
   Устанавливается непосредственно на двигатель через адаптер, что упрощает установку и исключает необходимость в дополнительных компонентах.

2. Компактная конструкция:
   Минимальные габариты обеспечивают установку в ограниченном пространстве, экономя место в гидравлической системе.

3. Надежная защита двигателя:
   Функция противовеса предотвращает перегрузки и защищает систему от резких скачков давления, продлевая срок службы двигателя.

4. Пропорциональное управление:
   Позволяет плавно регулировать скорость и мощность двигателя в зависимости от внешнего пилотного давления.

5. Гибкость в эксплуатации:
   Подходит как для подъема, так и для опускания груза с использованием внешнего пилотного управления.

Функциональные особенности:

Клапан V4WCA-1000 состоит из четырех основных картриджей, один из которых выполняет функцию противовеса.

• Управление потоком и направлением:
  Пропорциональные картриджи (330, 340) управляют подачей потока к двигателю и от него. При подаче пилотного давления на порт X1 поток направляется к порту Am, в то время как картридж противовеса (320) регулирует поток от двигателя, предотвращая перерасход.

• Функция противовеса:
  Картридж противовеса (320) закрывается при снижении управляющего давления, предотвращая неконтролируемое движение двигателя. Он открывается при достижении пилотного давления в 20 бар и полностью открывается при 28 бар, независимо от нагрузки.

• Измерение нагрузки (LS-сигнал):
  Для работы с насосами с регулируемым расходом порт XLS позволяет измерять нагрузку, обеспечивая точное управление системой. В случае отсутствия необходимости в LS-сигнале, порт XLS должен быть заглушен.

Режимы работы:

1. Режим подъема:

   • Пилотное давление подается на X1.
   • Открывается картридж (340), направляя поток к двигателю.
   • Картридж (310) открывает возвратный поток через порт C.

2. Режим опускания:

   • Пилотное давление подается на X2.
   • Поток направляется через картридж (330) к порту Cm.
   • Картридж противовеса (320) регулирует поток от порта Am к порту C.

Уведомления и рекомендации:

• Использование с двигателем Hägglunds CBM:
  На один двигатель допускается установка только одного клапана V4WCA-1000. Для более сложных систем обращайтесь в Bosch Rexroth DC-IA/EHD.

• Сбор и отвод стоков:
  Все стоки собираются в клапане и отводятся через порт T3, который должен быть подключен к дренажной линии для предотвращения накопления давления.

Применение

Клапан V4WCA-1000 широко используется в тяжелых промышленных установках, где требуется высокая точность и надежность управления, включая:

• Горнодобывающие машины.
• Промышленные прессы.
• Морское и энергетическое оборудование.

V4WCA-1000 — это идеальное решение для систем, где критичны надежность, защита оборудования и плавное управление потоком.
