Электронное управление, быстрая остановка Hägglund Bosch Rexroth модель QECB
Электронное управление, быстрая остановка Hägglund Bosch Rexroth модель QECB

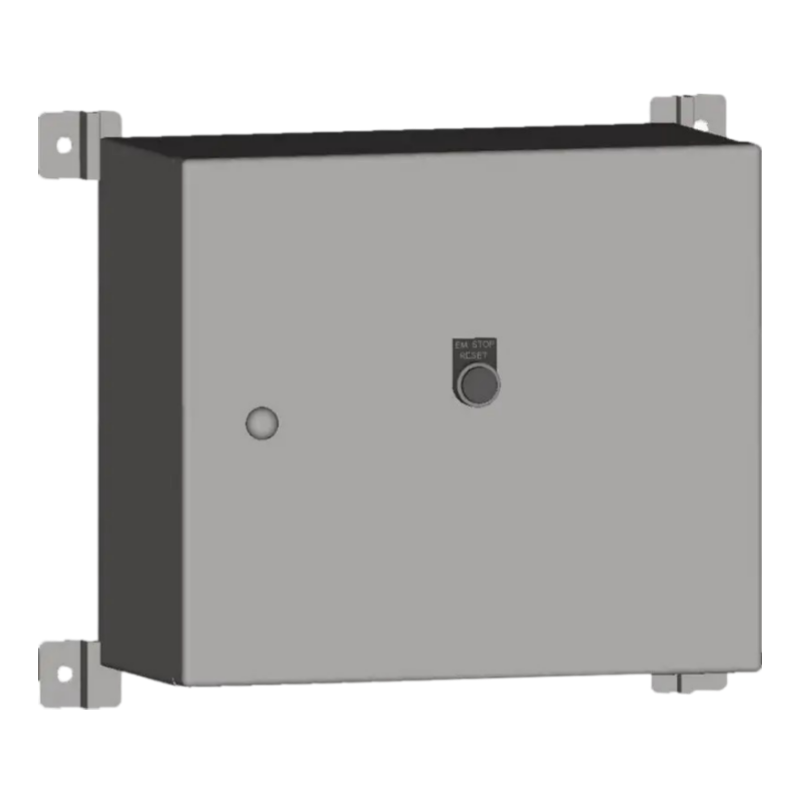

Блок управления VQCB — это специализированное устройство, разработанное для обеспечения безопасной работы гидравлических систем с функцией быстрой остановки. Система поддерживает работу двух клапанов VQCB, каждый из которых управляется через отдельный канал. Основные компоненты устройства включают реле безопасности и источник питания с выходным напряжением 24 В постоянного тока, предназначенные для питания электромагнитных клапанов быстрой остановки.
Основные характеристики и функции:
- Уровень производительности: PL d (Performance Level d) обеспечивает высокий уровень безопасности при эксплуатации.
- Уровень полноты безопасности: SIL 2 (Safety Integrity Level 2), что соответствует международным стандартам для систем с критически важными функциями безопасности.
- Поддержка нескольких клапанов: Может управлять 2 блоками с 2 клапанами каждый.
- Энергонезависимость: Питание осуществляется через встроенный источник 24 В постоянного тока, что позволяет системе работать даже при кратковременных перебоях в сети.
Принцип работы:
Режим нормальной работы:
- В рабочем состоянии приводная цепь должна быть замкнута.
- Имеется 4 входа для подключения цепей управления, из которых 3 предварительно замкнуты на заводе.
- Выходные сигналы для управления соленоидами клапанов быстрой остановки поддерживают высокое напряжение (24 В постоянного тока), обеспечивая замкнутый гидравлический контур.
Режим быстрой остановки:
- При размыкании любого из входов управление клапанами отключается:
- Напряжение на выходах падает до 0 В.
- Клапаны блокируют поток масла, что моментально останавливает работу гидравлических двигателей.
- Поток насоса направляется в обход через запорные клапаны, предотвращая повреждение системы.
Индикация состояния:
- Датчики, установленные на клапанах, фиксируют их состояние и передают сигнал в блок управления.
- Индикация отключенных клапанов отображается на панели управления и может быть передана в систему мониторинга.
Сброс и перезапуск системы
После завершения процедуры быстрой остановки сброс системы может быть выполнен только при условии, что все клапаны находятся в отключенном положении:
- Сброс может быть выполнен вручную с помощью кнопки на передней панели блока.
- Также возможен дистанционный сброс через замыкающий контакт на клеммах управления.
Выходы для контроля и блокировки:
- Устройство предоставляет дополнительные выходы для индикации текущего состояния системы, что позволяет интегрировать его в центральную систему управления.
- Блокировка потока гидравлического масла активируется в случае активации функции быстрой остановки, предотвращая повторный запуск до устранения неисправности.
Дополнительные функции:
-
Питание водяного клапана:
Устройство оснащено дополнительными выходами питания (24 В постоянного тока или основное питание) для управления водяными клапанами в цепи охлаждения. -
Автоматическое отключение при остановке электродвигателей:
При активации функции быстрой остановки питание водяных клапанов также отключается, предотвращая их работу в случае остановки основного оборудования.
Преимущества использования:
- Высокий уровень безопасности: Соответствие международным стандартам PL d и SIL 2 гарантирует защиту системы и персонала.
- Интеграция в существующие системы: Простая установка и возможность подключения к системе управления обеспечивают удобство эксплуатации.
- Мгновенная остановка: Быстрое срабатывание клапанов снижает риск повреждения оборудования в аварийных ситуациях.
- Удобство обслуживания: Возможность дистанционного сброса и мониторинга состояния клапанов упрощает управление и техническое обслуживание системы.
Блок управления VQCB идеально подходит для сложных промышленных приложений, где необходима надежная и быстрая защита гидравлических систем.
Преимущества бренда
Технические характеристики:
Технические данные
Обзор клемм/предохранителей
|
Ф5 |
Ф6 |
|||||||||||||||||||||||||
|
9 |
11 |
802 |
804 |
808 |
814 |
816 |
818 |
828 |
852 |
854 |
855 |
864 |
898 |
902 |
904 |
906 |
908 |
F3 |
F4 |
Ф1 |
Ф2 |
|||||
|
10 |
12 |
801 |
803 |
807 |
813 |
815 |
817 |
827 |
851 |
853 |
855 |
863 |
897 |
901 |
903 |
905 |
907 |
404 |
410 |
Л |
Н |
НА |
||||
Функция предохранителя
|
Предохранитель |
Функция |
Комментарий |
|
Ф1 |
Основная линия снабжения |
2А Медленный удар |
|
Ф2 |
Основной источник питания Нейтральный |
|
|
F3 |
Поставка привода быстрой остановки |
315 мА Медленнодействующий |
|
F4 |
Питание 24 В постоянного тока |
8А Медленный удар |
|
Ф5 |
Подача запорного клапана |
4А Медленный удар |
|
Ф6 |
Подача перепускного клапана |
Описание терминала
|
Приколоть |
Функция |
Комментарий |
|
|
9 |
Напряжение питания для сетевого водяного клапана переменного тока |
Нейтральный |
|
|
10 |
Линия |
||
|
11 |
Напряжение питания для водяного клапана 24 В постоянного тока |
0 В постоянного тока |
|
|
12 |
+24 В постоянного тока выход |
||
|
801 |
Входной электродвигатель(и) запущен(ы) |
+24 В постоянного тока на входе |
|
|
802 |
не используется |
||
|
803 |
Индикация быстрой остановки выхода (размыкание при быстрой остановке) |
Индикация контакта |
|
|
804 |
|||
|
807 |
Входной привод запущен |
+24 В постоянного тока на входе |
|
|
808 |
Вход 0 В постоянного тока |
(Для #801 и 807) |
|
|
813 |
Главный запорный клапан с индуктивным датчиком (перемычка № 813–815, если не используется) |
Выход сигнала сброса (+V к датчику) |
|
|
814 |
0 В постоянного тока |
||
|
815 |
![]() |
Сброс сигнала от датчика |
|
|
816 |
Индуктивный датчик ведомого запорного клапана (перемычка № 816 на 818, если не используется) |
Выход сигнала сброса (+V к датчику) |
|
|
817 |
0 В постоянного тока |
||
|
818 |
Сброс сигнала от датчика |
||
|
827 |
Привод быстрой остановки 1 |
||
|
828 |
![]() |
||
|
851 |
Привод быстрой остановки 2 |
Заводская перемычка |
|
|
852 |
![]() |
||
|
853 |
Привод быстрой остановки 3 |
Заводская перемычка |
|
|
854 |
![]() |
||
|
855 |
Привод быстрой остановки 4 |
Заводская перемычка |
|
|
856 |
|||
|
863 |
Внешний сброс |
||
|
864 |
|||
|
897 |
Быстрая остановка активна (открывается при быстрой остановке) |
Контакт безопасности |
|
|
898 |
|||
|
901 |
Главный соленоид запорного клапана |
+24 В постоянного тока выход |
|
|
902 |
0 В постоянного тока |
||
|
903 |
Главный перепускной клапан соленоида |
+24 В постоянного тока выход |
|
|
904 |
0 В постоянного тока |
||
|
905 |
Соленоид вспомогательного запорного клапана |
+24В постоянного тока |
|
|
906 |
0 В постоянного тока |
||
|
907 |
Соленоид ведомого перепускного клапана |
+24 В постоянного тока выход |
|
|
908 |
0 В постоянного тока |
||
|
404 |
Поставка для внутреннего использования |
0 В постоянного тока |
|
|
410 |
+24В постоянного тока |
||
|
Л |
Основной вход питания |
Линия |
|
|
Н |
Нейтральный |
||
|
НА |
Защитное заземление |
||
