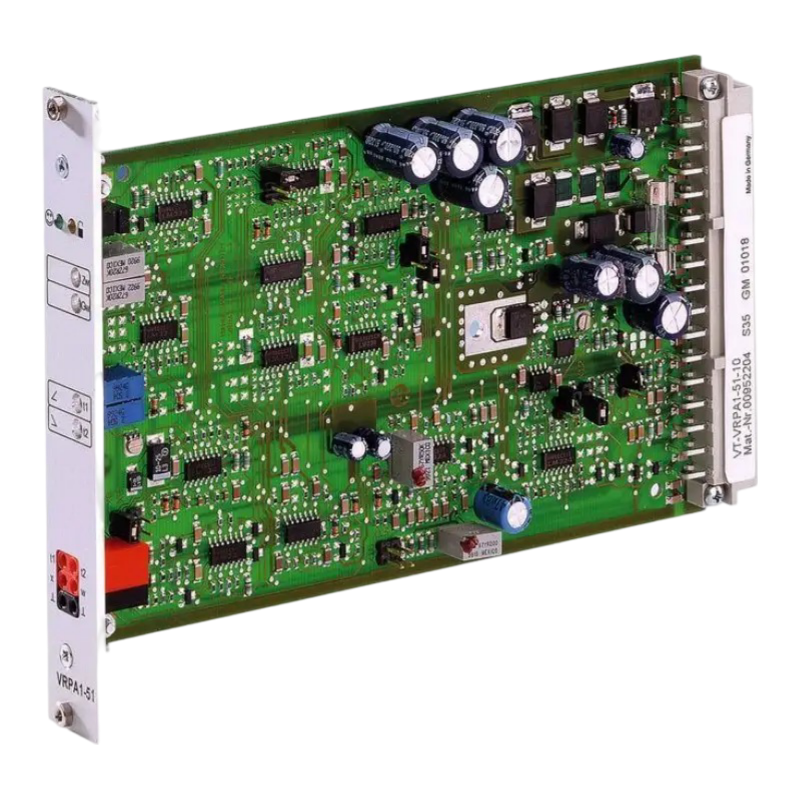

Усилитель клапанов для пропорциональных клапанов давления Bosch Rexroth модель VT-VRPA1-100-1X

Усилитель клапанов для пропорциональных клапанов давления Bosch Rexroth модель VT-VRPA1-100-1X

Усилитель VT-VRPA1-100-1X от Bosch Rexroth представляет собой высококачественное и эффективное решение для управления пропорциональными клапанами давления в различных гидравлических системах. Этот компонент идеально подходит для использования с клапанами серии DBETR и 2FRE и предлагает гибкие возможности настройки и управления для повышения эффективности и точности работы клапанов.

Основные характеристики:

• Серия компонентов: 1X
• Тип конструкции: Аналоговый, формат еврокарты
• Совместимость с клапанами: DBETR, 2FRE
• Подключение: Винтовые клеммы для надежного электрического соединения
• Монтаж: Стандартное крепление на монтажные рейки по стандарту EN 60715

Ключевые функции и особенности:

1. Дифференциальный вход, переключаемый с входа напряжения на вход тока: Усилитель оснащен дифференциальным входом, который можно настроить для работы с входами как напряжения, так и тока, что повышает гибкость и совместимость с различными системами.

2. Два неизолированных входа значений команд: Модуль имеет два входа для подключения командных сигналов, что позволяет использовать дополнительные источники командных значений для управления системой.

3. Входы для включения и выключения: Усилитель поддерживает функцию включения и выключения, что позволяет точно контролировать работу устройства и обеспечить безопасность эксплуатации.

4. Амплитуда, нулевая точка и регулируемое время линейного изменения: Все параметры, такие как амплитуда, нулевая точка и время линейного изменения, могут быть точно настроены, что позволяет добиться оптимальной работы системы с учетом гидравлических требований.

5. Защита от обратной полярности рабочего напряжения: Встроенная защита от неправильной полярности защищает усилитель от повреждений, обеспечивая безопасную эксплуатацию устройства в условиях нестабильного питания.

6. Выходы для командного и фактического значения: Модуль оснащен выходами для отображения как командного, так и фактического значения, что позволяет оперативно контролировать параметры работы клапана.

7. Светодиодный индикатор "готов к работе": Яркий светодиодный индикатор на передней панели информирует о готовности устройства к эксплуатации, что делает процесс мониторинга и управления более удобным.

Описание продукта:

Усилитель VT-VRPA1-100-1X обеспечивает высокую точность управления и мониторинга, поддерживая стабильность работы гидравлической системы. В устройстве используются передовые технологии для работы с пропорциональными клапанами, включая интеграцию с ПИД-регуляторами для точной регулировки положения золотника клапана.

• Контроллер ограничения и положения: Выход от генератора рампы подает командное напряжение на потенциометр "Gw", который служит аттенюатором. Он используется для установки максимального расхода клапана и для ограничения командных значений, чтобы предотвратить попадание золотника в механические конечные положения.

• Выходной сигнал ограничителя: Сигнал ограничителя подается на ПИД-регулятор, который сравнивает командное и фактическое положение золотника. В случае отклонений соответствующий управляющий сигнал направляется в выходной каскад, который управляет соленоидом пропорционального клапана.

Определение положения:

Электроника датчика положения состоит из осциллятора с нисходящим драйвером для индуктивного датчика положения. Частота осциллятора составляет примерно 2,5 кГц, а сам датчик подключается как дроссельная цепь с измерением среднего значения. Фактическое положение золотника клапана может быть измерено через разъем для фактического значения, при этом осциллирующий сигнал выводится в инвертированном виде относительно командного сигнала.

Функция рампы:

Генератор рампы, встроенный в усилитель, регулирует плавное изменение выходного сигнала, превращая резкие скачки командных значений в мягкие переходы. Время рампы можно настроить для каждого из направлений (подъем и спуск), что позволяет избежать скачков давления и повысить точность регулировки. Максимальное время рампы зависит от установленных параметров и может варьироваться от 5 до 50 секунд.

Блок питания:

После подачи рабочего напряжения внутренний блок питания создает ±9 В, которые используются для питания внешних компонентов, таких как потенциометры командных значений. Блок питания имеет максимальную нагрузочную способность 25 мА.

Готовность к эксплуатации:

Усилитель готов к работе, если выполнены следующие условия:

• Рабочее напряжение > 20 В
• Отсутствие асимметрии внутренних напряжений питания
• Нет обрывов кабелей датчиков положения
• Нет коротких замыканий в проводах соленоида

Готовность к работе подтверждается индикацией зеленого светодиода на передней панели устройства.

Заключение:

Усилитель VT-VRPA1-100-1X от Bosch Rexroth представляет собой надежное и высокотехнологичное решение для управления пропорциональными клапанами. Он предоставляет широкие возможности настройки, обладает высокой гибкостью в подключении и эксплуатации и обеспечивает точное управление и мониторинг работы гидравлических систем.
