Усилитель клапанов для сервоклапанов Bosch Rexroth модель VT-SR2-1X
Усилитель клапанов для сервоклапанов Bosch Rexroth модель VT-SR2-1X

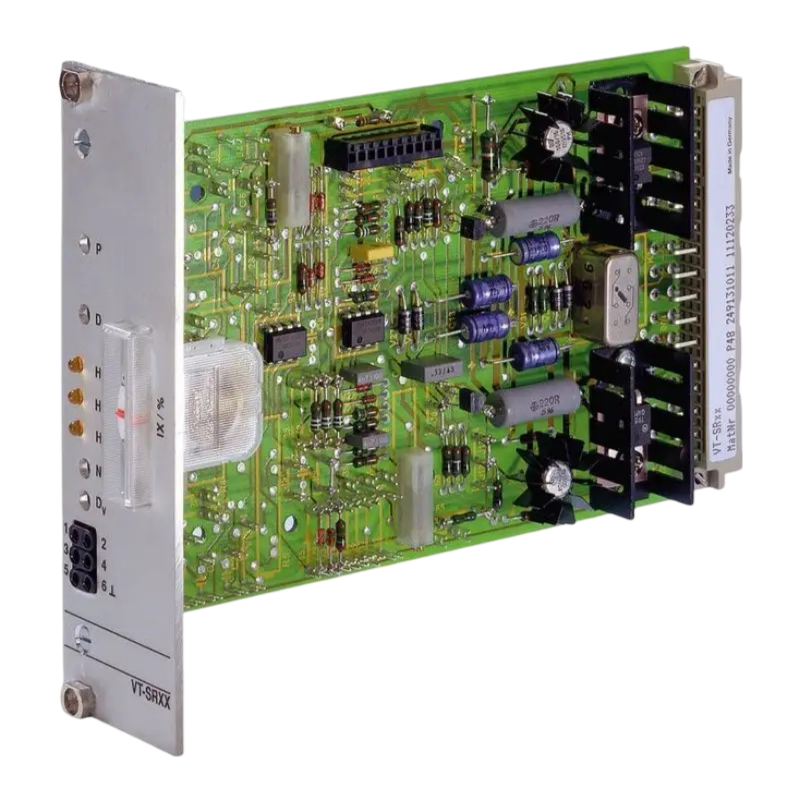

Модель VT-SR2-1X от Bosch Rexroth представляет собой высокоэффективный усилитель клапанов, выполненный в формате еврокарты. Этот компонент серии 1X предназначен для работы с сервоклапанами моделей 4WS2EM 6-2X, 4WS2EM 10-5X и 4WS2EM 16-2X. Усилитель обеспечивает надежное управление и отличается рядом передовых функций для оптимизации работы систем.
Основные функции:
- Входное напряжение: обеспечивает стабильность работы устройства.
- Контроллер расхода клапана: регулирует подачу и распределение рабочего потока.
- Режим включения: возможность активации через релейную систему.
- Выходной каскад с дизеринговым сигналом: стабилизация сигнала для предотвращения колебаний.
- Измерительный прибор: для визуализации расхода через клапан.
- Защита от обратной полярности: предотвращает повреждение устройства при неправильном подключении рабочего напряжения.
Детальное описание продукта:
Усилитель VT-SR2-1X использует двухтактный выходной каскад, оснащенный биполярными транзисторами. Управление каскадом может быть активировано или отключено при помощи встроенной релейной системы (реле K2), состояние которой индицируется светодиодом "H2" на передней панели устройства.
Выходной каскад включает:
-
Контроллер I с генератором сигнала дизеринга для повышения точности управления. Амплитуда сигнала регулируется с помощью элемента R7.
-
Предварительный каскад: управляется контроллером PD, который обеспечивает точное управление током. Фактические значения отображаются на передней панели с помощью встроенного измерительного прибора.
Контроллер PD также принимает сигнал команды для регулировки положения. Дополнительная настройка нулевой точки возможна через регулятор R3 (NP), расположенный на передней панели.
Электропитание и защита: Для работы устройства требуется симметричное рабочее напряжение +UB. Усилитель защищен от обратной полярности, что снижает риск выхода из строя. Устройство не имеет встроенного регулятора напряжения, поэтому для стабильной работы требуется внешнее вспомогательное питание (±UM). Порт вспомогательного напряжения также защищен от обратной полярности при токе до 1 А.
Дополнительные возможности:
-
Устройство может быть оснащено опциональным ПИД-регулятором, который позволяет наложить дополнительный контур управления, например, для контроля приводов.
-
Регулировка долей P и D осуществляется с помощью элементов на передней панели. Состояние работы ПИД-регулятора отображается светодиодом "H1", а состояние резервного реле — светодиодом "H3". Реле поддерживает нагрузку до 28 В и 2 А.
-
Конфигурация ПИД-регулятора и другие опции настраиваются индивидуально под заказчика и указываются в спецификации при оформлении заказа. Такие усилители получают уникальное обозначение типа.
Заключение: Усилитель клапанов VT-SR2-1X от Bosch Rexroth является передовым решением для управления сервоклапанами. Его возможности позволяют эффективно интегрировать устройство в сложные системы и обеспечивать высокую точность и надежность работы. Для детальной настройки и заказа устройства с опциями, подходящими для вашего применения, свяжитесь с представителями компании Bosch Rexroth.
Преимущества бренда
Технические характеристики:
Технические данные
Общий
|
Тип/версия |
ВТ-СР2-…/...-60 | ВТ-СР2-…/...-100 | |
|
Серия компонентов |
1X | ||
|
Тип электроники |
Аналоговый | ||
|
Дизайн |
Евро-карта | ||
Напряжение питания
|
Тип/версия |
ВТ-СР2-…/...-60 | ВТ-СР2-…/...-100 | ||||
|
Рабочее напряжение |
со встроенным регулятором напряжения |
УБ |
В |
± 24 | ||
|
Верхнее предельное значение |
УБ(т)макс |
В |
± 28 | |||
|
Нижнее предельное значение |
УБ(т) мин |
В |
± 22 | |||
|
без встроенного регулятора напряжения |
УБ; ОДИН |
В |
±24; ±15,0 | |||
|
Верхнее предельное значение |
УБ(т)макс; УМ(т)макс |
В |
±28; ±15,2 | |||
|
Нижнее предельное значение |
UB(t)мин; УМ(т)мин |
В |
±22, ±14,8 | |||
|
Потребление тока |
макс. |
Имакс |
В |
0,15 А | ||
Аналоговые входы
|
Тип/версия |
ВТ-СР2-…/...-60 | ВТ-СР2-…/...-100 | ||||
|
Значение команды |
Напряжение |
заземлен с одной стороны, первый вход 1) |
Уэ |
В |
0…±10 | |
|
заземлен с одной стороны, второй вход 2) |
Уэ |
В |
0…±10 | |||
| 1) | RE = 50 кОм |
| 2) | RE = 50 кОм, J9 подключен |
Цифровые входы
|
Тип/версия |
ВТ-СР2-…/...-60 | ВТ-СР2-…/...-100 | |||
|
Включить 1) |
Вкл (активен) |
Уэ |
В |
+24 (с J13); 0 (с J12) | |
|
Смена контроллера 1) |
Уэ |
В |
+24 (с J13); 0 (с J12) | ||
|
Резервное реле 1) |
Уэ |
В |
+24 (с J13); 0 (с J12) | ||
| 1) | RE = 700 Ом (реле) |
Аналоговые выходы
|
Тип/версия |
ВТ-СР2-…/...-60 | ВТ-СР2-…/...-100 | |||
|
Значение команды расхода клапана |
Напряжение |
У О |
-10 В ≙ +60 мА (J10 подключен) | ||
Выходы соленоида
|
Тип/версия |
ВТ-СР2-…/...-60 | ВТ-СР2-…/...-100 | |||
|
Ток соленоида |
макс. |
Имакс |
мА |
60 | 100 |
|
Сигнал дизеринга |
ф |
Гц |
340 ±5 % (Ipp = 3 мА) | ||
Датчик положения
|
Тип/версия |
ВТ-СР2-…/...-60 | ВТ-СР2-…/...-100 | ||
|
Частота генератора |
ф |
кГц |
5 | |
Другая информация
|
Тип/версия |
ВТ-СР2-…/...-60 | ВТ-СР2-…/...-100 | |||
|
Реле |
Напряжение срабатывания |
В |
+24 (УБ) | ||
|
Номинальное напряжение |
В |
В |
26 | ||
|
Напряжение отклика |
В |
В |
13 | ||
|
Напряжение с понижением напряжения |
В |
В |
1,3 ... 6,5 | ||
|
Время переключения |
т |
РС |
4 | ||
|
Сопротивление катушки при 25 °C |
Р |
Ой |
700 | ||
|
Опорное напряжение |
Питание потенциометра |
В |
В |
±15 ±2 % (Iмакс = 150 мА) | |
|
Тип подключения |
32-контактный многоконтактный разъем, DIN 41612, конструкция D | ||||
|
Диапазон температур окружающей среды |
ϑ |
°С |
0 … 50 | ||
|
Диапазон температур хранения |
ϑ |
°С |
-20…70 | ||
|
Масса |
м |
кг |
0.2 | ||
