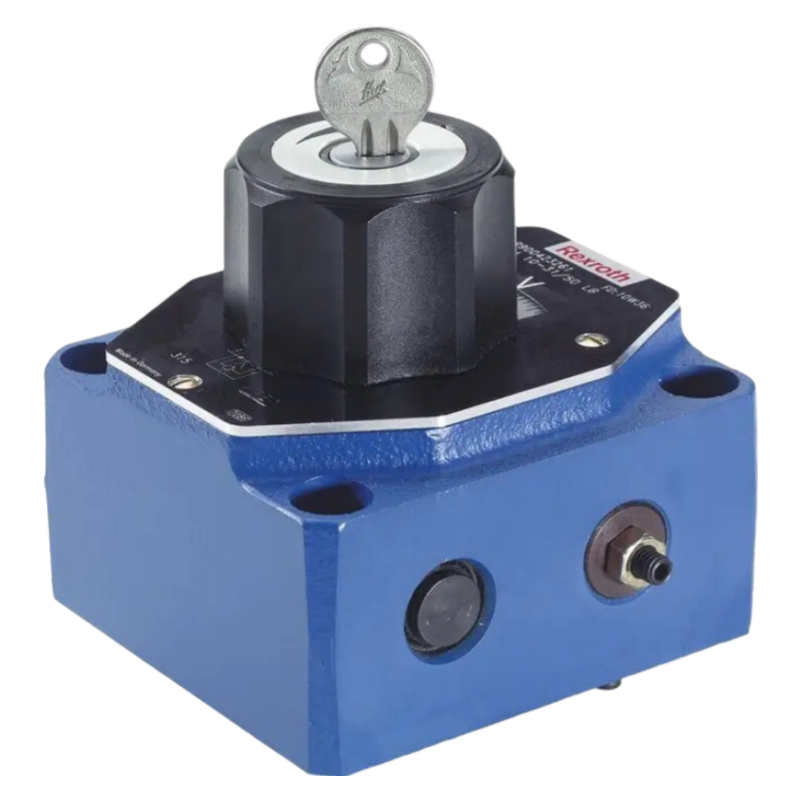

2-ходовой клапан управления потоком Bosch Rexroth модель 2FRM
2-ходовой клапан управления потоком Bosch Rexroth модель 2FRM
Характеристики:
- Размеры: 10, 16
- Серия компонентов: 3X
- Максимальное давление: 315 бар
- Максимальный расход: 160 л/мин
Функциональные возможности:
- Установка на монтажную плиту
- Схема отверстий соответствует стандартам DIN 24340, форма G, и ISO 6263
- Механический привод
- Возможность ограничения хода компенсатора давления (опционально)
- Снижение скачков давления при запуске
- Регулировка потока в обоих направлениях с использованием выпрямительной многослойной пластины
Клапаны регулирования расхода 2FRM — это двухходовые устройства, которые обеспечивают стабильный расход независимо от изменений давления и температуры.
Основные компоненты клапана:
- Корпус
- Втулка отверстия
- Компенсатор давления с опциональным ограничением хода
- Обратный клапан
- Регулирующий элемент
- Поршневой привод с зубчатой передачей
- Направляющий клапан
Принцип действия:
Поток жидкости из канала A в канал B дросселируется в зоне регулирования. У клапанов типа 2FRM поперечное сечение дросселя настраивается с помощью поворотного механизма, который воздействует на регулирующий элемент.
Скорость регулирования потока может быть установлена через дроссельный обратный клапан. Для точной настройки диапазона регулировки поршневой привод снабжен ограничителями хода с обеих сторон.
Температурная стабильность достигается за счет специально разработанной формы отверстия в точке дросселирования.
Обратный поток из канала B в канал A проходит через встроенный обратный клапан.
Регулируемый поток доступен только в направлении от канала A к B.
Для систем с переменным направлением потока под клапаном может быть установлена выпрямительная многослойная пластина типа Z4S, обеспечивающая корректную работу в обоих направлениях.
Преимущества бренда
Технические характеристики:
Технические данные
общий
|
Размер |
10 | 16 | ||
|
Масса |
кг |
5.6 | 11.3 | |
|
Положение установки |
любой | |||
|
Диапазон температур окружающей среды |
Уплотнения из бутадиен-нитрильного каучука |
°С |
-30…+80 | |
|
Уплотнения FKM |
°С |
-20 … +80 | ||
гидравлический
|
Размер |
10 | 16 | |||||||
|
Максимальный поток |
л/мин |
10 16 25 50 |
60 100 160 |
||||||
|
Максимальное рабочее давление |
Соединение А |
бар |
315 | ||||||
|
Перепад давления при свободном обратном потоке B к A, зависящий от qV |
бар |
2 | 2.5 | 3.5 | 6 | 2.8 | 4.3 | 7.3 | |
|
Минимальный перепад давления |
бар |
3…7 | 5…12 | ||||||
|
Управление потоком |
Термически стабилен (qV max) при –20 … +80 °C |
% |
± 2 | ||||||
|
Стабильное давление (qV max) до Δp = 315 бар |
% |
± 2 | < ± 5 | ||||||
|
Гидравлическая жидкость |
см. таблицу | ||||||||
|
Диапазон температур гидравлической жидкости |
Уплотнения из бутадиен-нитрильного каучука |
°С |
-30…+80 | ||||||
|
Уплотнения FKM |
°С |
-20 … +80 | |||||||
|
Диапазон вязкости |
мм²/с |
10…800 | |||||||
|
Максимально допустимая степень загрязнения гидравлической жидкости 1) |
Класс 20/18/15 по ISO 4406 (c) | ||||||||
| 1) | В гидравлических системах необходимо соблюдать классы чистоты, указанные для компонентов. Эффективная фильтрация предотвращает неисправности и одновременно увеличивает срок службы компонентов. |
|
Гидравлическая жидкость |
Классификация |
Подходящие уплотнительные материалы |
Стандарты |
|
|
Минеральные масла |
ХЛ, ХЛП |
НБР, ФКМ |
DIN 51524 |
|
|
Биоразлагаемый |
Нерастворим в воде |
ХЕТГ |
НБР, ФКМ |
ВДМА 24568 |
|
ПЕСНЯ |
ФКМ |
|||
|
Растворим в воде |
HEPG |
ФКМ |
ВДМА 24568 |
|
|
Содержащий воду |
Безводная |
ХФДУ |
ФКМ |
ИСО 12922 |
|
Содержащий воду |
ГФУ (Fuchs Hydrotherm 46M, Petrofer Ultra Safe 620) |
НБР |
ИСО 12922 |
|
