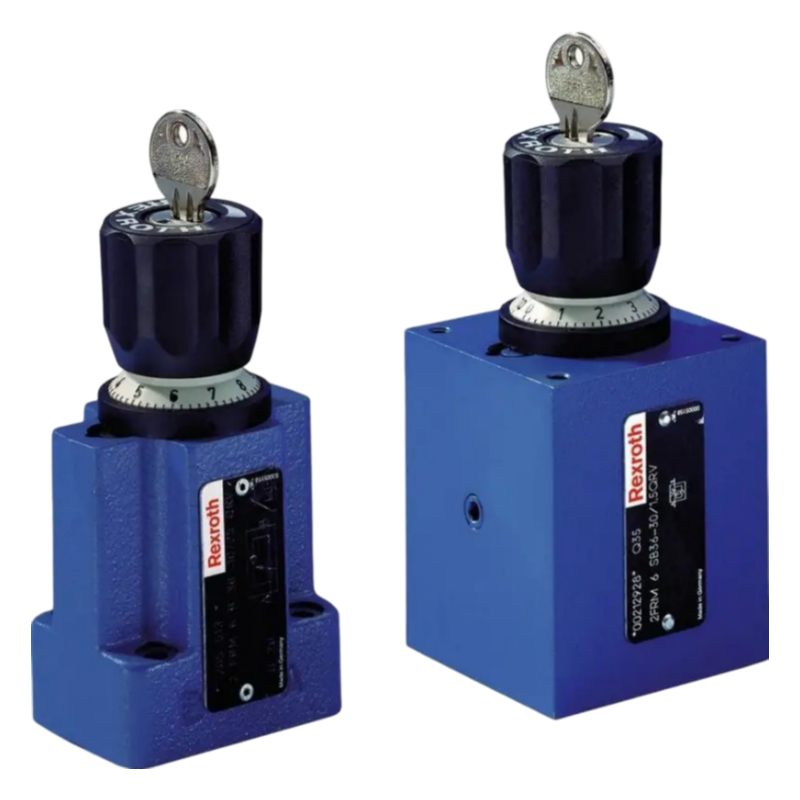

2-ходовой клапан управления потоком Bosch Rexroth модель 2FRM6SB
2-ходовой клапан управления потоком Bosch Rexroth модель 2FRM6SB
Характеристики:
- Размер: 6
- Серия компонентов: 3X
- Максимальное рабочее давление: 315 бар
- Максимальный расход: 32 л/мин
Функциональные возможности:
- Отверстия расположены по стандарту DIN 24340, форма A
- Возможность установки на субплиты (приобретаются отдельно)
- Использование в качестве резьбового порта с соединительной резьбой G3/8 для установки панели управления
- Опционально: встроенный обратный клапан
- Два варианта регулировки:
- Поворотная ручка со шкалой
- Блокируемая поворотная ручка со шкалой
Клапан регулирования расхода 2FRM представляет собой двухходовой регулирующий клапан, обеспечивающий стабильный расход жидкости, независимо от перепадов давления и колебаний температуры.
Основные компоненты:
- Корпус
- Поворотная ручка
- Втулка с отверстием
- Компенсатор давления
- Обратный клапан (опция)
Модель 2FRM 6 SB…RV
(Без внешнего закрытия, с обратным клапаном, с резьбовым соединением для панели управления)
Принцип работы:
Поток из канала A в канал B дросселируется в точке дросселирования. Поперечное сечение дросселя регулируется с помощью поворотной ручки.
Для обеспечения стабильного расхода, не зависящего от давления, в канале B за точкой дросселирования установлен компенсатор давления.
Стабилизация потока:
Пружина сжатия удерживает компенсатор давления в открытом положении при отсутствии потока. При прохождении жидкости давление из канала A воздействует на компенсатор через отверстие, перемещая его в контролируемое положение.
Если давление в канале A увеличивается, компенсатор давления автоматически перемещается в сторону закрытия до момента уравновешивания сил, что обеспечивает стабильный поток.
Дополнительные возможности
Свободный обратный поток из канала B в канал A осуществляется через обратный клапан.
Преимущества бренда
Технические характеристики:
Технические данные
общий
|
Размер |
6 | |
|
Вес (приблизительный) |
кг |
1.5 |
|
Положение установки |
любой | |
|
Диапазон температур окружающей среды |
°С |
-20 … +50 |
гидравлический
|
Размер |
6 | ||||||||||
|
Максимальное рабочее давление 1) |
Соединение А |
бар |
315 | ||||||||
|
Перепад давления Δp при свободном обратном потоке B → A |
Смотреть характеристические кривые | ||||||||||
|
Минимальный перепад давления |
бар |
6 … 14 | |||||||||
|
Стабильное давление (qV max) до Δp = 315 бар |
% |
± 2 | |||||||||
|
Максимальный поток |
л/мин |
0.2 | 0,6 | 1.5 | 3 | 6 | 10 | 16 | 25 | 32 | |
|
Минимальный расход |
до 100 бар |
л/мин |
0.01 | 0,03 | 0,05 | 0,07 | 0.1 | 0,25 | |||
|
до 315 бар |
л/мин |
0,03 | 0,05 | 0,07 | 0.1 | 0,05 | |||||
|
Гидравлическая жидкость |
Минеральное масло (HL, HLP) согласно DIN 51524, другие гидравлические жидкости по запросу | ||||||||||
|
Диапазон температур гидравлической жидкости |
°С |
-20 … +80 | |||||||||
|
Диапазон вязкости |
мм²/с |
10…800 | |||||||||
|
Максимально допустимая степень загрязнения гидравлической жидкости 2) |
Класс 20/18/15 по ISO 4406 (c) | ||||||||||
