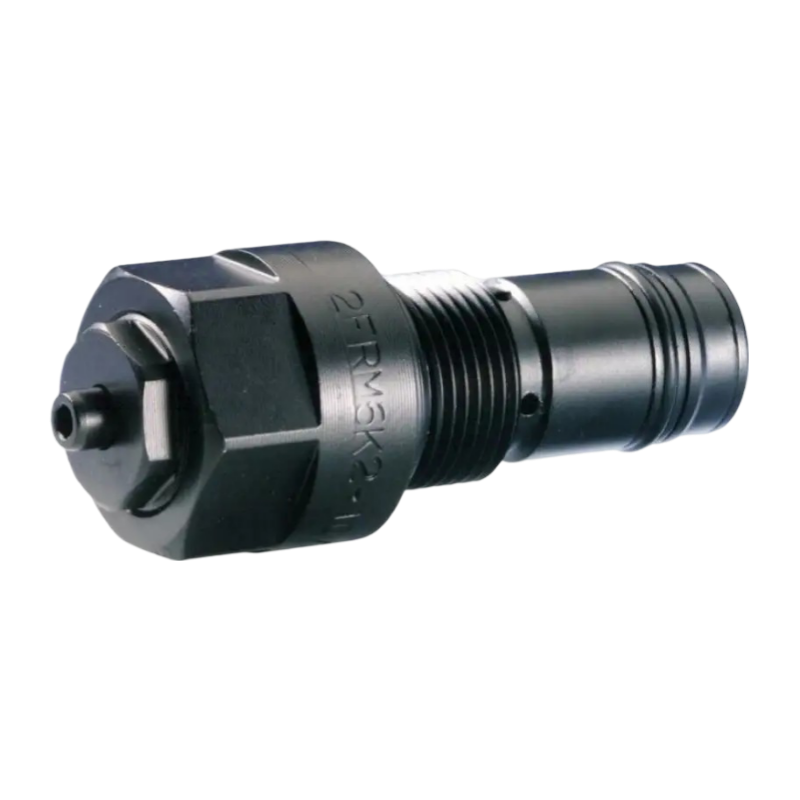

2-ходовой клапан управления потоком Bosch Rexroth модель 2FRM.K2
2-ходовой клапан управления потоком Bosch Rexroth модель 2FRM.K2
Характеристики:
- Размеры: 6, 10
- Серия компонентов: 1X
- Максимальное рабочее давление: 315 бар
- Максимальный расход: 60 л/мин
Функциональные особенности:
- Картриджная конструкция клапана
- Регулировка с помощью внутреннего шестигранника
- Встроенный обратный клапан
- Минимальный стартовый скачок давления
Клапан 2FRM.K2 — это двухходовой регулирующий клапан для блочной установки, предназначенный для обеспечения стабильного расхода независимо от изменений давления и температуры.
Конструкция клапана включает:
- Корпус
- Регулирующий механизм
- Дросселирующая точка
- Дроссельный болт
- Компенсатор давления
- Обратный клапан
Принцип работы:
Поток из канала A в канал B регулируется в зоне дросселирования. Поперечное сечение дросселя настраивается поворотом регулировочного элемента, который взаимодействует с дроссельным болтом.
Для поддержания стабильного расхода в канале B после дросселирующей точки установлен компенсатор давления.
Компенсатор удерживается в открытом положении пружиной сжатия, фиксированной винтом заглушки. При отсутствии потока компенсатор остается открытым. Когда поток возникает, давление в канале A воздействует на компенсатор, который смещается в положение регулирования, пока силы не уравновесятся.
Если давление в канале A увеличивается, компенсатор перемещается в направлении закрытия, сохраняя постоянный расход за счет непрерывной компенсации.
Обратный поток из канала B в A проходит через встроенный обратный клапан, обеспечивая беспрепятственное движение жидкости в обратном направлении.
Преимущества бренда
Технические характеристики:
Технические данные
общий
|
Размер |
6 | 10 | |
|
Масса |
кг |
0,19 | 0,6 |
|
Положение установки |
любой | ||
|
Температура окружающей среды |
°С |
-20 … +50 | |
гидравлический
|
Размер |
6 | 10 | |||
|
Максимальное рабочее давление |
Соединение А |
бар |
315 | 210 | |
|
Перепад давления Δp при свободном обратном потоке B → A |
Смотреть характеристические кривые | ||||
|
Минимальный перепад давления |
бар |
18 | |||
|
Стабильное давление (qV max) до Δp = 315 бар / 210 бар |
% |
± 3 | |||
|
Поток |
P v макс |
л/мин |
6 | 32 | 60 |
|
П в мин |
л/мин |
0,05 | 0,25 | 0,5 | |
|
Гидравлическая жидкость |
см. таблицу | ||||
|
Диапазон температур гидравлической жидкости |
°С |
-20…+80 | |||
|
Диапазон вязкости |
мм²/с |
10…800 | |||
|
Максимально допустимая степень загрязнения гидравлической жидкости 1) |
Класс 20/18/15 по ISO 4406 (c) | ||||
| 1) | В гидравлических системах необходимо соблюдать классы чистоты, указанные для компонентов. Эффективная фильтрация предотвращает неисправности и одновременно увеличивает срок службы компонентов. |
|
Гидравлическая жидкость |
Классификация |
Подходящие уплотнительные материалы |
Стандарты |
|
|
Минеральное масло |
ХЛ, ХЛП |
ФКМ, НБР |
DIN 51524 |
|
|
Биоразлагаемый |
Нерастворим в воде |
HEES (синтетические эфиры) |
ФКМ |
ВДМА 24568 |
|
HETG (рапсовое масло) |
ФКМ, НБР |
|||
|
Растворим в воде |
HEPG (полигликоли) |
ФКМ |
ВДМА 24568 |
|
