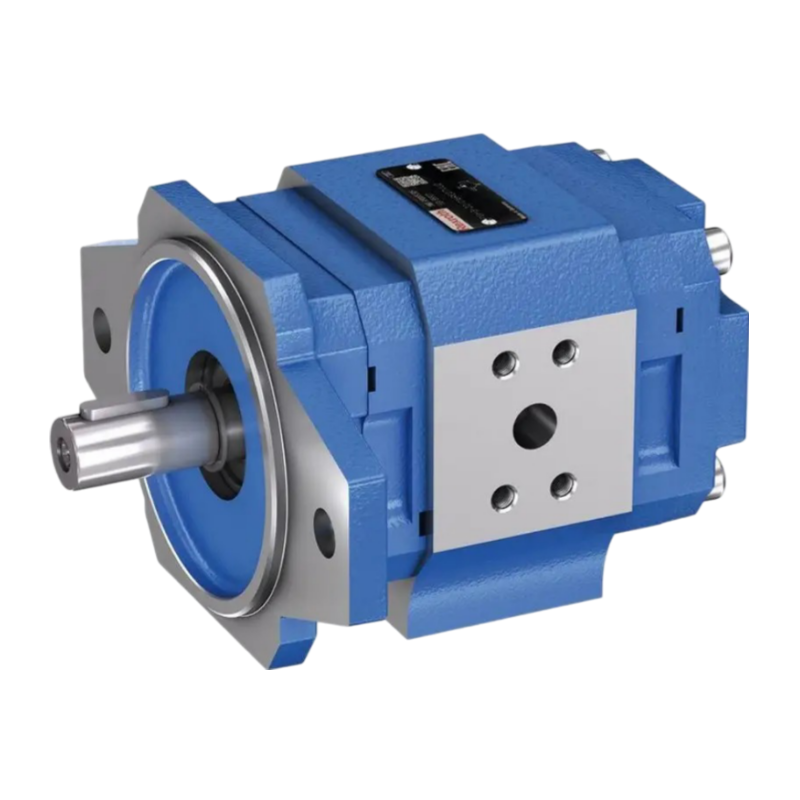

Шестеренный насос внутреннего зацепления Bosch Rexroth модель PGH-2X

Шестеренный насос внутреннего зацепления Bosch Rexroth модель PGH-2X

Гидравлические насосы PGH — это высококачественные шестеренные насосы с внутренним зацеплением и компенсацией зазоров, обладающие постоянным рабочим объемом. Эти насосы разработаны для обеспечения надежности и высокой эффективности в различных областях применения, где важны точность, низкий уровень шума и высокая производительность. Насосы PGH идеально подходят для работы в условиях переменных скоростей и вязкости, обеспечивая стабильную работу даже в самых сложных условиях.

Технические характеристики:

• Размер рамы: 2, 3
• Размер: от 5 до 16
• Серия компонентов: 2X
• Максимальное рабочее давление: 350 бар
• Максимальный объем: 16 см³

Основные преимущества:

1. Фиксированное смещение
   Эти насосы имеют постоянный рабочий объем, что обеспечивает стабильный поток и давление на протяжении всей эксплуатации, не зависимо от колебаний нагрузки.

2. Низкий уровень шума
   Система зубчатых передач с эвольвентными зубьями и увеличенной длиной зацепления минимизирует пульсацию потока, что способствует бесшумной и плавной работе.

3. Минимальная пульсация потока
   Усовершенствованная конструкция и компенсация зазоров обеспечивают низкий уровень пульсаций давления, что улучшает производительность и долговечность системы.

4. Высокая эффективность при низкой скорости и вязкости
   Компенсация зазора в уплотнении позволяет насосам работать с жидкостями низкой вязкости при низких скоростях, обеспечивая при этом высокую эффективность и надежность.

5. Совместимость с различными насосами
   Насосы PGH могут комбинироваться с внутренними шестеренными насосами, радиально-поршневыми насосами и внешними шестеренными насосами, что позволяет создавать гибкие и высокоэффективные гидравлические системы.

6. Широкий диапазон вязкости и скорости
   Насосы подходят для работы в системах с различными типами жидкостей, включая жидкости с низкой и средней вязкостью, а также с изменяющейся скоростью.

7. Простота настройки и монтажа
   Все размеры и габариты рам насосов могут комбинироваться по вашему усмотрению, что позволяет гибко адаптировать насос под конкретные технические требования.

Применение:

Гидравлические насосы PGH подходят для использования в следующих сферах:

• Промышленные машины: станки, производственные установки и другие устройства, где требуется стабильная работа при средних и высоких давлениях.
• Мобильные и строительные приложения: в подъемных устройствах, вентиляторах, распределителях и других машинах, требующих надежной работы при высоких нагрузках.
• Гидравлические системы с переменным рабочим давлением: системы, которые нуждаются в точном контроле давления и минимальных колебаниях потока.

Конструкция насоса

Гидравлические насосы PGH состоят из следующих ключевых компонентов:

• Корпус — основная деталь, обеспечивающая поддержку и защиту других частей.
• Крышка подшипника и торцевая крышка — элементы, которые обеспечивают герметичность и предотвращают утечку жидкости.
• Внутренняя шестерня и вал-шестерня — ключевые компоненты шестереночной передачи, которые приводят в движение жидкость в насосе.
• Подшипники скольжения — обеспечивают плавную работу, снижая трение и износ.
• Осевые шайбы — регулируют осевые зазоры и обеспечивают герметичность.
• Сегментный наполнитель — элемент, разделяющий всасывающую и напорную камеры, состоящий из сегмента, опоры сегмента и уплотнительных роликов.
• Монтажный фланец — позволяет легко и надежно крепить насос к гидравлическим системам.

Принцип работы:

1. Всасывание и вытеснение: Вращение гидродинамически поддерживаемого вала-шестерни приводит в движение внутреннюю шестерню. Во время вращения происходит увеличение объема в зоне всасывания, создавая разрежение и всасывая жидкость. Затем жидкость выталкивается в напорную камеру через зубья вала-шестерни, где она далее выводится через напорный канал (P).

2. Разделение камер: Серповидный сегментный наполнитель разделяет всасывающую и напорную камеры, предотвращая утечку жидкости и поддерживая стабильную работу.

3. Аксиальная компенсация: Силы давления, действующие на осевые шайбы, создают аксиальную компенсацию, минимизируя осевые зазоры между вращающимися и неподвижными частями насоса, что позволяет поддерживать высокую герметичность и эффективность работы.

4. Радиальная компенсация: Сегментные элементы прижимаются к зубьям вала-шестерни и внутренней шестерни, обеспечивая практически беззазорное уплотнение, что способствует стабильному потоку и минимизирует потери.

Подшипники и зубчатая передача:

• Гидродинамическое крепление: Силы, действующие на вал шестерни, поддерживаются радиальными подшипниками с гидродинамическим смазыванием, что снижает трение и износ.
• Гидростатическое крепление: Внутренняя шестерня поддерживается с помощью гидростатического подшипника, что повышает стабильность работы и уменьшает вибрации.
• Система зубчатых передач: Эвольвентная система зубьев с большой длиной зацепления снижает пульсацию потока и давления, что способствует снижению шума и увеличению долговечности устройства.

Используемые материалы:

• Корпус, крышки и осевые шайбы: Алюминиевые сплавы для легкости и прочности.
• Вал-шестерня и зубчатое колесо: Высококачественная сталь для долговечности и устойчивости к нагрузкам.
• Подшипники скольжения: Медно-оловянный сплав для снижения износа и повышения надежности.
• Сегмент и опора сегмента: Латунный сплав для долговечности и устойчивости к высокому давлению.
• Уплотнительные ролики: Пластик, обеспечивающий герметичность и долговечность.

Заключение

Гидравлические насосы PGH предлагают идеальное сочетание высокой эффективности, надежности и долговечности. Благодаря инновационным технологиям компенсации зазоров и использованию высококачественных материалов, эти насосы обеспечивают стабильную работу в самых различных промышленных и мобильных приложениях.
