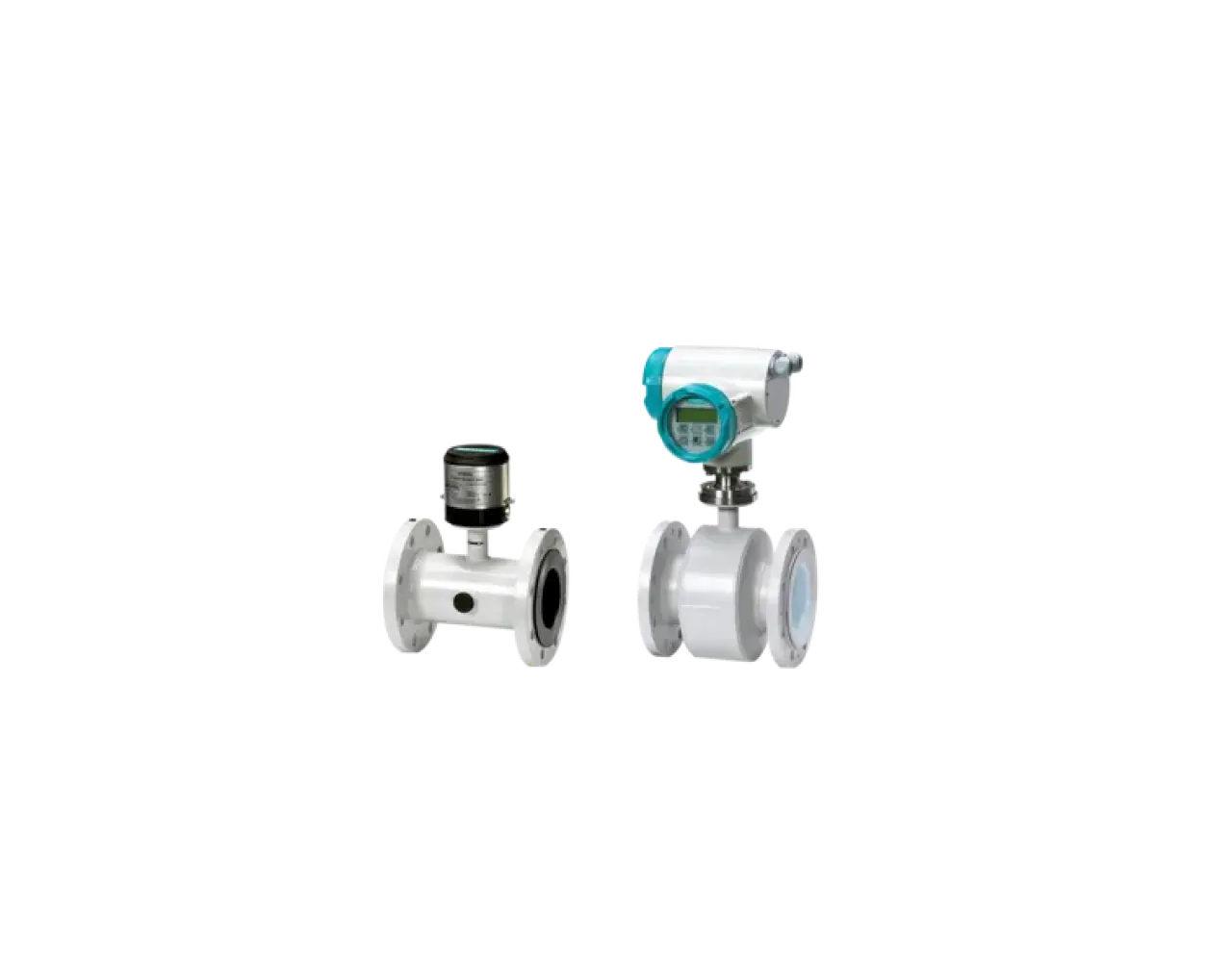

Электромагнитные расходомеры SIEMENS SITRANS FM

Простые и гибкие решения для измерения расхода – более 30 лет. Линейка продуктов SITRANS FM предлагает подходящие датчики и передатчики для любого применения.

Запрос стоимости и сроков Скачать опросный лист

Диапазон измерения	от 0 до 10 м/с
Точность	0,2 % ±1 мм/с
Температура окружающей среды	От -40 до 100 °C
Рабочее давление	до 40 бар

Обзор Технические данные Брошюры и каталоги Вопросы Отзывы

SITRANS FM: электромагнитное измерение расхода на любых типах окружающей среды

Точность до 0,2%. Сертификаты ATEX и для питьевой воды. Большой выбор электродных материалов. FM-датчики SITRANS подходят для любой отрасли и технологического процесса, а модульная конструкция позволяет легко подключать их к одному из нескольких передатчиков для обеспечения максимальной универсальности.

Сертификаты Exh и depodship transfer. Связь по протоколам HART, Modbus и Profibus. Варианты компактного и удаленного размещения. Когда дело доходит до точной производительности и гибкой установки, FM-передатчики SITRANS достигают самых высоких результатов.

SITRANS FM MAG 1100: пластинчатая конструкция без фланцев из коррозионностойкой нержавеющей стали для общего промышленного применения
SITRANS FM MAG 1100 F: для пищевой и фармацевтической промышленности
SITRANS FM MAG 3100: полностью сварная конструкция с широким диапазоном доступных размеров
SITRANS FM MAG 3100 P: специально разработан для работы в суровых условиях в перерабатывающей и химической промышленности
SITRANS FM MAG 5100 Вт: для всех систем водоснабжения и канализации
SITRANS FMS500: для всех применений с водой
SITRANS FMT020: надежное и экономичное решение для широкого спектра применений, требующих более высокой точности и производительности
SITRANS FM MAG 5000 / 6000: действительно надежное универсальное решение для широкого спектра применений
SITRANS FM MAG 6000 I / 6000 I Ex de: обеспечивают превосходную защиту в самых суровых промышленных условиях
SITRANS FM MAG 5000 / 6000 с 19-дюймовым креплением на панели: для сложных применений, требующих более высокой точности и большей функциональности

Одновременное измерение объемного расхода, скорости потока и электропроводности. Универсальность - Высокопрочные материалы для футеровки и электродов для использования с самыми экстремальными технологическими средами.

Ключевые преимущества SITRANS F

Когда дело доходит до повышения производительности ваших процессов и их устойчивости, правильный выбор расходомера может иметь решающее значение. Вот почему в нашем портфолио SITRANS F представлен широкий спектр технологий и устройств, а также все опции, необходимые для полной настройки и оптимизации вашей установки, а также для повышения уровня расхода с помощью цифровых технологий для интеллектуального измерения и мониторинга.

Экологичность

Обеспечьте максимальную производительность и соответствие требованиям благодаря экологичному дизайну изделия и экологичным вариантам использования.

Цифровизация

Оставайтесь на связи благодаря мощной цифровой обработке сигналов. Будьте в курсе последних событий благодаря максимальной частоте обновления 100 Гц.

Преимущества бренда

Сборка промышленной метавселенной

Вдохновленный простотой сборки мебели IKEA, наш эксперт дает вам простое руководство по сборке разнообразного набора инструментов и технологий для создания функциональной и стильной метавселенной.

Точное управление технологическим процессом

Независимо от вашей отрасли, поддержание высокой эффективности и качества возможно только тогда, когда вы начинаете на местах с точных и прозрачных технологических измерений. Siemens предлагает интеллектуальные контрольно-измерительные решения для любого применения.

Перспективный подход к автоматизации

В Siemens мы любим промышленную автоматизацию и каждый день продвигаем цифровую трансформацию вместе с нашими клиентами и партнерами. Благодаря уникальной концепции автоматизации Totally Integrated Automation (TIA) мы обеспечиваем бесперебойное взаимодействие всех компонентов и компетенций, одновременно думая и действуя в открытых экосистемах.

Адаптивное производство

С Industrial Operations X мы используем полезные ИТ-возможности и программное обеспечение и подключаем их к автоматизации с учетом особых требований OT. Сделайте ваш производственный процесс более гибким, автономным и рассчитанным на будущее.

Интеллектуальные измерения

Мы предлагаем полномасштабные измерительные решения для перерабатывающих отраслей: технологическое оборудование, аналитику процессов, цифровые решения и интеллектуальные приложения.

Технологическое оборудование

Наши интеллектуальные приборы предназначены для бесперебойного взаимодействия с большим миром систем промышленной автоматизации и управления

Ассортимент продукции: электромагнитное измерение расхода

Будь то стандартный электромагнитный расходомер с модульной технологией импульсного постоянного тока, высокопроизводительная импульсная система подачи переменного тока или счетчик воды на батарейках, линейка продуктов SITRANS FM предлагает подходящие датчики и передатчики для любого применения.

Данные о производительности

	SITRANS FM MAG 1100	SITRANS FM MAG 3100	SITRANS FM MAG 5100W
Диапазон измерения	от 0 до 10 м/с	от 0 до 10 м/с	от 0 до 10 м/с
Номинальные размеры	От DN 2 до DN 100 (от 1/12 "до 4")	От DN 15 до DN 2000 (от ½ "до 78")	От DN 15 до DN 2000 (от 1 "до 78")
Точность	0,2 % ±1 мм/с 0,4 % ±1 мм/с (PFA)	0,2 % ±1 мм/с	0,2% ± 2,5 мм /с
Вкладыши	Керамика PFA	Неопрен EPDM PTFE PFA Эбонит Linatex	Твердая резина EPDM NBR, Эбонитовая твердая резина
Электроды	Платиновый Хастеллой	Платиновый Хастеллой	Встроенные заземляющие электроды Хастеллой
Материал	Нержавеющая сталь AISI 316L	Углеродистая сталь (или AISI 304) с коррозионностойким двухкомпонентным эпоксидным покрытием или полированные фланцы и корпус AISI 316 L	Углеродистая сталь с двухкомпонентным эпоксидным покрытием, стойким к коррозии
Сертификация	ATEX - 2 GD Zone 1, FM Class 1 div 2	ATEX, FM, CSA, CT и для питьевой воды	EPDM: WRAS, стандарт NSF / ANSI 61, DVGW 270, ACS и BelgAqua NBR: стандарт NSF / ANSI 61, WRAS Эбонит: WRAS
Применение	перерабатывающая промышленность, химическая промышленность, целлюлозно-бумажная промышленность	обрабатывающая промышленность, химическая промышленность, сталелитейная промышленность	забор воды, сеть распределения воды, сточные воды, а также счетчик воды для передачи на хранение или счетчик охлаждения.

	SITRANS FMT020	SITRANS FM MAG 5000	SITRANS FM MAG 6000
Измерение	Объемный расход Скорость потока, электропроводность	Объемный расход Скорость потока, электропроводность	Объемный расход Скорость потока, электропроводность
Ввод / вывод	1 токовый выход 1 цифровой выход 1 релейный выход	1 токовый выход 1 цифровой выход 1 релейный выход	1 токовый выход 1 цифровой выход 1 релейный выход
Дисплей	Графический интерфейс 60x40 мм, 14-значный	Фоновая подсветка с буквенно-цифровым текстом, 3 x 20 символов	Фоновая подсветка с буквенно-цифровым текстом, 3 x 20 символов
Корпус	Поликарбонат IP66/67, NEMA 4X/6P	IP67 (NEMA 4x/6) IP20 (NEMA 2)	IP67 (NEMA 4x)
Источник питания	Версия переменного тока: от 100 до 240 В переменного тока, от 50 до 60 Гц, 25 ВА Версия постоянного тока: 24 В постоянного тока ± 20 %	12-24 В переменного/постоянного тока 115-230 В переменного тока.	24 В постоянного тока. 115-230 В переменного тока. 18-30 В постоянного тока.
Сертификация	Сертифицирован CE (LVD, EMC, RoHS), UKCA UL, CSA в соответствии со стандартом EN / IEC 61010-1	MI-001 Danak PTB OIML R49 FM/CSA Класс 1, Раздел 2	IEC Ex de [ia] [ib] ia IIC T6 Gb Ex tDa 21 IP67 ATEX II 2(1)(2) GD EEx de [ia] ia [ib] IIC T6
Применение	водоснабжение и канализация, промышленность общего назначения	водоснабжение и сточные воды, общепроизводственная промышленность, пищевая промышленность и производство напитков	промышленность общего назначения, химическая промышленность
