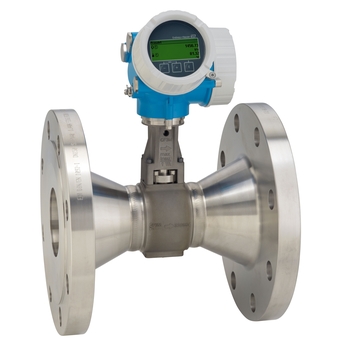

Вихревой расходомер Endress+Hauser Prowirl R

Расходомер с лучшей в своем классе точностью, несмотря на уменьшение трубы.
Простое управление энергопотреблением — интегрированное измерение температуры и давления для пара и газов.
Предназначен для приложений с очень низким или уменьшенным расходом.

Запрос стоимости и сроков Скачать опросный лист

Рабочая среда	жидкость/газ/пар
Принцип измерения	вихрь
Диапазон номинальных диаметров, мм	25-250
Температурный диапазон, С	от –40 до +260

Обзор Технические данные Брошюры и каталоги Вопросы Отзывы

Prowirl R зарекомендовал себя как надежное решение для управления энергопотреблением пара, газа и жидкостей во вспомогательных процессах. Более того, дизайн прибора оптимизирован для измерения малых расходов. Благодаря уникальной 2-проводной технологии датчик Prowirl R обеспечивает экономичную и простую интеграцию в существующие инфраструктуры. Прибор также гарантирует высокую безопасность работы во взрывоопасных зонах. Технология Heartbeat Technology обеспечивает постоянную безопасность процесса.

Преимущества

Простой мониторинг энергии — встроенные функции измерения температуры и давления в парах и газах
Экономия средств и времени — не требуются модификации труб для измерения на зауженном участке трубопровода
Неизменная точность до числа Рейнольдса 10 000 — самый линейный датчик вихревых расходомеров
Долговременная стабильность — надежный емкостный датчик без дрейфа нуля
Встроенная функция для самопроверки и диагностики — технология Heartbeat Technology
Встроенные сужения трубы на один или два типоразмера
Номинальный диаметр (сопряженная труба) до DN 250 (10″)
Множество вариантов расположения датчика давления

Область применения

Оптимальный принцип измерения для влажного/насыщенного/перегретого пара, газов и жидкостей (в том числе в криогенных областях применения)
Предназначен для измерений малых расходов

Модели:

Prowirl R200
Prowirl 7R2C

Преимущества бренда

Приборы адаптивны

Подходят для различных условий эксплуатации, потому что оборудование Endress+Hauser учитывает потребности производств разного типа

Высококачественные материалы

Приборы Endress+Hauser изготовлены с использованием высококачественных материалов, они стабильны, надежны и долговечны

Точность измерений

Endress+Hauser гордится предоставлением приборов с высокой степенью точности, что существенно влияет на эффективность производственных операций

Характеристики сенсора	Экономия средств и времени — не требуется никаких изменений в трубопроводе для уменьшения размера линии. Та же точность вплоть до Re 10 000 — наиболее линейный корпус вихревого расходомера. Долговременная стабильность — надежный емкостный датчик без дрейфа. Интегрированное уменьшение диаметра на 1 или 2 размера линии. Номинальный диаметр (сопрягаемая труба) до DN 250 (10").
Характеристики передатчика	Экономия средств и времени — не требуется никаких изменений в трубопроводе для уменьшения размера линии. Та же точность вплоть до Re 10 000 — наиболее линейный корпус вихревого расходомера. Долговременная стабильность — надежный емкостный датчик без дрейфа. Интегрированное уменьшение диаметра на 1 или 2 размера линии. Номинальный диаметр (сопрягаемая труба) до DN 250 (10"). Гибкое позиционирование ячейки давления.
Диапазон номинальных диаметров	Ду 25–250 (от 1 до 10 дюймов)
Смачиваемые материалы	Измерительная трубка: 1.4408 (CF3M) Датчик DSC: 1.4404/F316/F316L Технологическое соединение: 1.4404/F316/F316L
Измеряемые переменные	Объемный расход, массовый расход, скорректированный объемный расход, поток энергии, разница теплового потока, температура
Макс. погрешность измерения	Объемный расход (жидкость): ±0,75 % Объемный расход (пар, газ): ±1,00 % Массовый расход (насыщенный пар): ±1,7% (с компенсацией температуры); ±1,5% (с компенсацией температуры/давления) Массовый расход (перегретый пар, газ): ±1,5 (с компенсацией температуры/давления); ±1,7% (с компенсацией температуры + компенсацией внешнего давления) Массовый расход (жидкость): ±0,85%
Диапазон измерения	Жидкость: от 0,1 до 540 м³/ч (от 0,061 до 320 фут³/мин) — в зависимости от среды: вода при 1 бар абс., 20 °C Пар, газ: от 0,52 до 7300 м³/ч (от 0,31 до 4300 футов³/мин) — в зависимости от среды: пар при 180 °C, 10 бар абс.; воздух при 25 °C, 4,4 бар абс.
Макс. давление процесса	PN 40, Класс 300, 20К
Средний температурный диапазон	Стандарт: от –40 до +260 °C Высокая/низкая температура (опция): от –200 до +400 °C По запросу: от –200 до +450 °C
Диапазон температур окружающей среды	Компактная версия (стандарт): от –40 до +80 °C Компактная версия (опция): от –50 до +80 °C Раздельная версия (стандарт): от –40 до +85 °C Раздельная версия (опция): от –50 до +85 °C
Материал корпуса датчика	Корпус датчика: AlSi10Mg, с покрытием; 1.4408 (CF3M)
Материал корпуса передатчика	AlSi10Mg, с покрытием; 1.4404 (316L)
Степень защиты	Компактная и выносная версии: IP66/67, корпус типа 4X
Дисплей/Эксплуатация	4-строчный дисплей с подсветкой и сенсорным управлением (управление снаружи) Возможна настройка с помощью локального дисплея и рабочих инструментов Доступен удаленный дисплей
Выходы	4‐20 мА HART (пассивный), 4‐20 мА, Импульсный/частотный/переключающий выход
Входы	4‐20 мА (пассивный)
Цифровая связь	HART, PROFIBUS PA, FOUNDATION Fieldbus
Источник питания	DC 12–35 В (4‐20 мА HART с/без импульсного/частотного/релейного выхода) DC 12–30 В (4‐20 мА HART, 4‐20 мА) DC 12–35 В (4‐20 мА HART, импульсный/частотный/релейный выход, вход 4‐20 мА) DC 9–32 В (PROFIBUS PA, импульсный/частотный/релейный выход)
Разрешения на работу в опасных зонах	ATEX, IECEx, cCSAus, JPN, EAC, UK Ex
Безопасность продукции	CE, C-Tick, EAC
Функциональная безопасность	Соответствие IEC 61508 и IEC 61511
Метрологические аттестаты и сертификаты	Калибровка на аккредитованных объектах (ISO/IEC 17025) Heartbeat-технология соответствует ISO 9001:2015 (подтверждено TÜV SÜD)
Морские разрешения и сертификаты	ABS, LR, BV, DNV
Разрешения и сертификаты давления	PED, CRN, AD 2000
Сертификаты на материалы	3.1 материал, NACE MR0175/MR0103, PMI (по запросу), сварка по ISO 15614-1 и аналогично ASME IX (по запросу)
