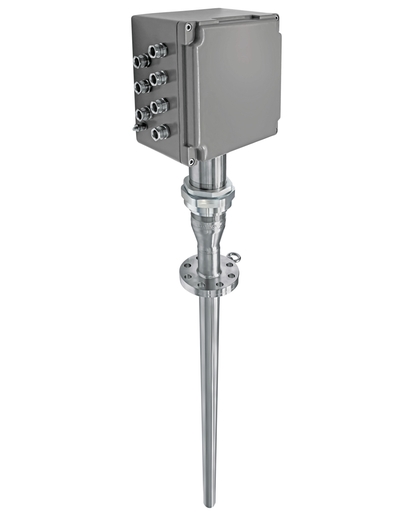

Гибкий многозонный датчик температуры с гильзой Endress+Hauser iTHERM TMS11 MultiSens Linear Multipoint
Модульный прямой многозонный датчик температуры с термогильзой
| Диапазон рабочих температур | -270 °C…+1100 °C |
| Максимальное рабочее давление: | 240 бар |
TMS11 предназначен для нефтегазовой и нефтехимической промышленности, изготавливается непосредственно под измерительную задачу в соответствии с высочайшими стандартами безопасности. TMS11 обеспечивает многоточечное измерение температуры по глубине, используя только одно подключение к процессу. Датчик быстро монтируется и интегрируется в процесс.
Преимущества
- Термогильза обеспечивает механически прочную конструкцию и лёгкую замену измерительных вставок, которые могут быть как терморезистрами, так и термопарами.
- Простая интеграция в процесс в соответствии со стандартами IEC 60584, ASTM E230 and IEC 60751.
- Простота интеграции в процесс и обслуживания благодаря модульному дизайну.
- Возможность замены отдельных чувствительных элементов даже во время работы.
- Непрерывный мониторинг целостности термогильзы благодаря наличию порта давления.
- Применения во взрывоопасных зонах.
Область применения
- Нефть и газ
- Нефтехимия
- Тяжёлые химические процессы
Преимущества бренда
Приборы адаптивны
Подходят для различных условий эксплуатации, потому что оборудование Endress+Hauser учитывает потребности производств разного типа
Высококачественные материалы
Приборы Endress+Hauser изготовлены с использованием высококачественных материалов, они стабильны, надежны и долговечны
Точность измерений
Endress+Hauser гордится предоставлением приборов с высокой степенью точности, что существенно влияет на эффективность производственных операций
Принцип измерения
- Терморезистор или термопара
Характеристики
- Метрические и британские размеры
- Подходит для взрывоопасных зон
- Фланцевое присоединение к процессу
- Линейное распределение датчиков
- Модульная конструкция
- Сменные датчики
Корпус электроники
- Клеммная коробка – алюминий – в качестве аксессуара
- Клеммная коробка – нержавеющая сталь – в качестве аксессуара
- Встроена или установлена отдельно
Термогильза / защитная трубка
- с одной термогильзой (для сменных датчиков и усиленной механической защиты)
Вставка/чувствительный элемент
- датчики с минеральной изоляцией (MI) в термогильзе
Внешний диаметр защитной гильзы
- 48,3 мм, 60,3 мм, 76,1 мм, 88,9 мм
Максимальная длина по запросу
- до 15000 мм
Материал защитной трубки/термогильзы
- 1.4401 (316), 1.4435 (316L), 1.4541 (321), 1.4845 (310L), 1.4301 (304), 1.4307 (304L)
Присоединение к процессу
- Фланец 1 1/2″ ASME/ANSI B16.5 150…900
- Фланец 2″ ASME/ANSI B16.5 150…900
- Фланец 3″ ASME/ANSI B16.5 150..900
- Фланец DN40 EN/DIN 1092.1 PN10…PN150
- Фланец DN50 EN/DIN 1092.1 PN10…PN150
- Фланец DN80 EN/DIN 1092.1 PN10…PN150
Форма наконечника датчика
- прямой
Диапазон рабочих температур
- Тип K: -270 … 1100 оC
- Тип J: -210 … 760 оC
- Тип N: -270 … 1100 оC
- Pt100 WW; 3 мм; 316L; -200 … 600 oC
- Pt100 TF; 3 мм; 316L; -50 … 400 oC
Максимальное рабочее давление (статическое)
- при 20 °C 240 бар
Погрешность
- класс 1 согласно ГОСТ Р МЭК 60584
- Класс Специальный ASTM E230 и ANSI MC 96.1
- IEC60751 Класс A
- IEC60751 Класс AА
Время отклика
- в зависимости от конфигурации:
- TП:
- t50 = 21 с
- t90 = 52 с
- ТС:
- t50 = 42 с
- t90 = 108 с
Встраиваемый нормирующий преобразователь
- да (4…20 мА; HART; PROFIBUS PA; FOUNDATION FIELDBUS)
Сертификаты взрывозащиты
- ATEX, IECEX, UL, FM, CSA
Техническое описание iTHERM TMS11 MultiSens Linear
1.37 МБ,
PDF,
14.04.2026
