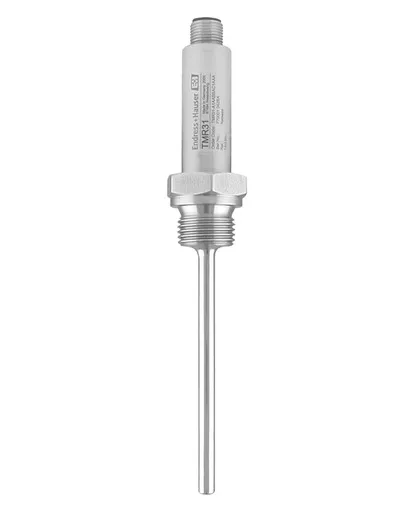

Компактный датчик температуры Endress+Hauser iTHERM CompactLine TM311
Термометр iTHERM CompactLine TM311 на основе Pt100 с возможностью выбора интерфейса IO-Link, преобразователя 4…20 мА и программирования с ПК
| Диапазон рабочих температур | -50 °C…+200 °C |
| Максимальное рабочее давление: | 50 бар |
Универсальный датчик температуры для широкого спектра гигиенических и асептических областей применения в пищевой и фармацевтической промышленности.
Преимущества
- Компактная конструкция, полностью изготовленная из нержавеющей стали
- Сверхмалое время отклика
- Простое электрическое подключение: соединение M12 со степенью защиты IP69
- Выходной сигнал: 4х-пров. Pt100 или универсальный выход (IO-Link / 4…20 мА)
- Предустановленный диапазон измерений
- Высокая точность измерений даже при небольшой глубине погружения
- Снижение погрешности измерений за счет согласования преобразователя и датчика
- Конструкция, допускающая гигиеническое применение, с маркировкой 3-A; Сертификат морского регистра
Область применения
- Компактный термометр измеряет рабочую температуру с помощью сенсора Pt100 (класс A, 4-проводный). Встроенный преобразователь (опция) преобразует входной сигнал от Pt100. В исполнении со встроенным электронным модулем прибор автоматически определяет способ подключения (IO-Link или 4…20 мА).
Принцип измерения iTHERM CompactLine TM311
- Терморезистор
Характеристики
- Метрические размеры
- Компактное исполнение
- Малое время отклика
- Гигиеническое исполнение
Термогильза
- без защитной гильзы
- сварная защитная гильза
- с T-образной/угловой термогильзой
Вставка/датчик
- Трубное исполнение, изолированные провода, не гибкие
Внешний диаметр защитной трубки / вставки
- 3,0 мм
- 6,0 мм
Максимальная длина по запросу
- до 600 мм
Материал защитной трубки/термогильзы
- 1.4435 дельта-феррит < 1% (316L)
Присоединение к процессу
- G3/4″, 14404/316L 3-A как для Liquiphant M FTL50
- G3/4″, 14404/316L, 3-A, как для Liquiphant T FTL31/33/20
- G1″, 14404/316L, 3-A, как для Liquiphant M FTL50
- Clamp > NA Connect ISO2852 DN25-38, 1 1/2, 316L, 3-A, DIN32676 DN25-40
- Clamp > NA Connect ISO2852 DN40-51, 2″, 316L, 3-A, DIN32676 DN50
- Microclamp 1/2″ — 3/4″, 316L, 3-A
- Clamp > NA Connect ISO2852 2 1/2″, 316L, 3A
- APV-Inline DN50 PN40, 316L, 3A
- D45 переходник
- Varivent F DN25-32, Varivent N DN40-162, PN40, 316L, 3A
- Коническое уплотнение металл-металл G1/2, 316L
- DIN11851 DN25, DN40, DN50 PN40, 316L, 3-A
- Асепт.футер.для соединения DIN11864-1-A DN25 BL316L/1.4404 со скольз.гайкой для трубы по DIN11866 ряд A (DIN, OD29x1.5)
Форма наконечника датчика
- Прямой
- Усеченный
Шероховатость поверхности
- 0,76 мкм (29,92 мкд)
- 0,38 мкм (14,96 мкд)
- 0,38 мкм (14,96 мкд) с электрополировкой
Диапазон рабочих температур
- PT 100 -50 °C…+200 °C
Максимальное рабочее давление (статическое)
- при 20 °C: 50 бар
Погрешность
- класс A согласно IEC 60751
Время отклика
- t50 = 1 с
- t90 = 2 с
Встраиваемый нормирующий преобразователь
- нет, 4…20мА, IO-Link
Сертификаты
- 3A, EHEDG, ASME BPE, FDA, TSE, 1935/2004, 2023/2006, 10/2011, DNVGL, BV, cCSAus, EAC, RCM
