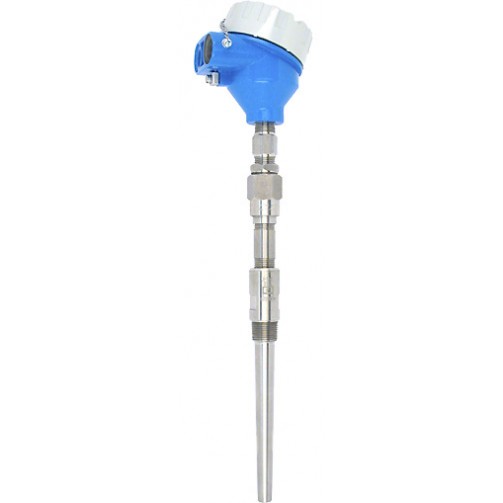

Термопара Endress+Hauser Omnigrad S TC66

Надежное измерение температуры процесса в тяжелых промышленных условиях

Запрос стоимости и сроков Скачать опросный лист

Диапазон рабочих температур	-40 °C…+1100 °C
Максимальное рабочее давление:	500 бар

Обзор Технические данные Брошюры и каталоги Вопросы Отзывы

TC66 предназначена для тяжелых промышленных применений в условиях повышенных требований к безопасности. Области применения: нефтедобыча, нефтепереработка, а также химическая и нефтехимическая промышленность. Термопара выдерживает коррозионное и механическое воздействие рабочей среды благодаря защитным гильзам, выполненным из различных коррозионностойких материалов. Для повышения надежности измерения температуры, термопара опционально комплектуется нормирующим преобразователем с различными типами протокола передачи данных (4/20 мА, HART, Profibus PA, FOUNDATION Fieldbus).

Преимущества

Тип взрывозащиты: Ex ia, Ex d.
Модульность, универсальность конструкции (DIN 43772).
Удлинительная шейка для защиты встроенного нормирующего преобразователя от перегрева.
Высокая универсальность благодаря модульной конструкции и взаимозаменяемости компонентов прибора.

Область применения

Тяжелые промышленные применения.
Добыча и переработка углеводородов, химическая и нефтехимическая отрасли промышленности.
Диапазон измерений: –40 до 1100 °C.
Максимальное рабочее давление: до 100 бар (в зависимости от присоединения к процессу).
Степень защиты: IP68.

Преимущества бренда

Приборы адаптивны

Подходят для различных условий эксплуатации, потому что оборудование Endress+Hauser учитывает потребности производств разного типа

Высококачественные материалы

Приборы Endress+Hauser изготовлены с использованием высококачественных материалов, они стабильны, надежны и долговечны

Точность измерений

Endress+Hauser гордится предоставлением приборов с высокой степенью точности, что существенно влияет на эффективность производственных операций

Принцип измерения

Термопара

Характеристики

Дюймовые/метрические размеры
Модульная система измерения температуры
Подходит для использования во взрывоопасных зонах
Подходит для высокого рабочего давления
Резьбовое и фланцевое присоединение к процессу
С термогильзой / защитной гильзой (металлической)
С горловиной

Корпус электроники

TA21H – алюминий – крышка с резьбой, с цепочкой
TA21H – нержавеющая сталь – крышка с резьбой, с цепочкой
TA30H – алюминий – с дисплеем или без, с цепочкой

Термогильза / защитная трубка

Цельноточенная

Вставка/чувствительный элемент

с минеральной изоляцией (MI), гибкий

Внешний диаметр защитной трубки / вставки

20,0 мм, 24,0 мм, 25,00 мм

Максимальная длина по запросу

до 5000 мм

Материал защитной трубки/термогильзы

1.4401 (316), 1.4404 (316L), 1.4571 (316Ti), Alloy C276, Alloy 600

Присоединение к процессу

Резьба NPT3/4″, NPT1″
Фланец ASME 1″ 150 RF (B16.5), ASME 1″ 300 RF (B16.5), ASME 1″ 600 RF (B16.5)
Фланец ASME 1,5″ 150 RF (B16.5), ASME 1,5″ 300 RF (B16.5), ASME 1,5″ 600 RF (B16.5)
Фланец ASME 2″ 300 RF (B16.5), ASME 2″ 600 RF (B16.5)
