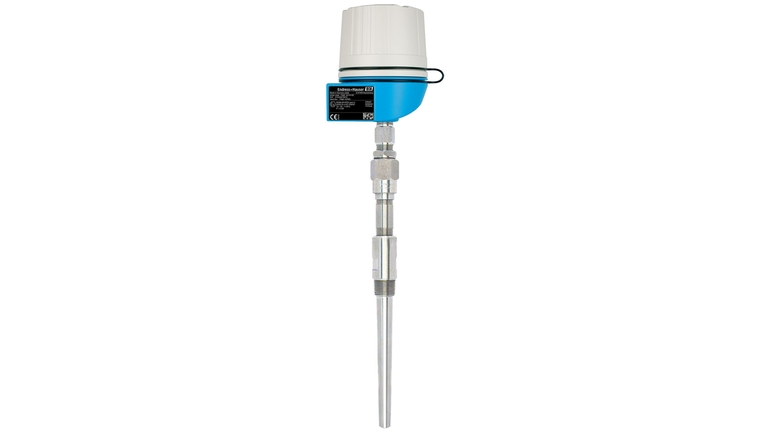

Термопара Endress+Hauser Omnigrad S TC61

Надежное измерение температуры процесса в тяжелых промышленных условиях

Запрос стоимости и сроков Скачать опросный лист

Диапазон рабочих температур	-40 °C…+1100 °C
Максимальное рабочее давление:	100 бар

Обзор Технические данные Брошюры и каталоги Вопросы Отзывы

TC61 предназначена для тяжелых промышленных применений в условиях повышенных требований к безопасности. Области применения: нефтедобывающая, нефтеперерабатывающая отрасли, а также химическая и нефтехимическая промышленность. Термопара выдерживает коррозионное и механическое воздействие среды благодаря защитным гильзам, выполненным из различных коррозионностойких материалов. Для повышения надежности измерения температуры, термопара опционально комплектуется нормирующим преобразователем с различными типами прокола передачи данных (4/20 мА, HART, Profibus PA, FOUNDATION Fieldbus).

Преимущества

Тип взрывозащиты: Ex ia, Ex d.
Модульность, универсальность конструкции (DIN 43772).
Удлинительная шейка для защиты встроенного нормирующего преобразователя от перегрева.
Короткое время отклика при использовании суженного наконечника термогильзы (опция).
Высокая универсальность благодаря модульной конструкции и взаимозаменяемости компонентов прибора.

Область применения

Тяжелые промышленные применения
Добыча и переработка углеводородов, химическая и нефтехимическая отрасли промышленности
Диапазон измерений: –40 до +1100°C
Максимальное рабочее давление: до 100 бар (в зависимости от конфигурации)
Степень защиты: IP66/68

Принцип измерения

Термопара

Характеристики

Метрическое исполнение
Модульная система измерения температуры
Подходит для использования во взрывоопасных зонах
С шейкой
С термогильзой / защитной гильзой (металлической)

Корпус электроники

TA21H – алюминий – крышка с резьбой, с цепочкой
TA21H – нержавеющая сталь – крышка с резьбой, с цепочкой
TA30H – алюминий – с дисплеем или без, с цепочкой

Термогильза / защитная трубка

сварная

Вставка/чувствительный элемент

с минеральной изоляцией (MI), гибкий

Внешний диаметр защитной трубки / вставки

9,0 мм, 11,0 мм, 12,0 мм

Максимальная длина по запросу

до 10000 мм

Материал защитной трубки/термогильзы

1.4404 (316L), 1.4571 (316Ti), Alloy C276 (2.4819), Alloy 600 (2.4816)

Присоединение к процессу

Резьба G1/2″, G3/4″, G1″, NPT1/2″, NPT3/4″, M20x1,5
Компрессионный фитинг G1/2″, G1″
Фланец ASME 1″ 150 RF (B16.5), ASME 1″ 300 RF (B16.5), DN25 PN40 B1 (EN1092), DN40 PN40 B1(EN1092), DN50 PN40 B1 (EN1092)
