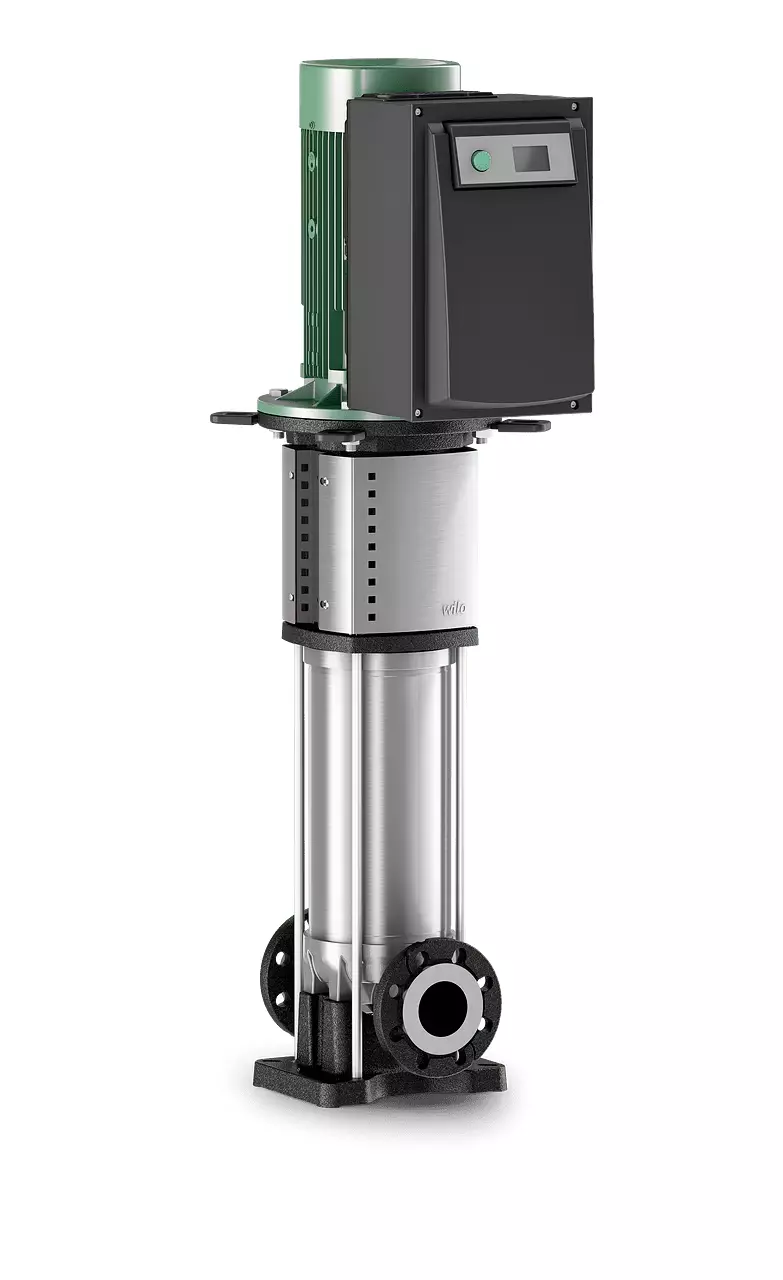

Вертикальный, многоступенчатый центробежный насос Wilo серии Helix VE

Высокоэффективный вертикальный насос Wilo-Helix VE — энергоэффективность и надёжность в каждой детали

Wilo-Helix VE — это нормальновсасывающий многоступенчатый насос вертикального исполнения, предназначенный для профессионального использования в системах водоснабжения, повышения давления, циркуляции технологической воды, охлаждения, противопожарных установках, моечных системах и ирригации. Его конструкция специально адаптирована для монтажа на горизонтальные трубопроводы, что позволяет значительно сэкономить пространство и упростить установку.

Компактность и конструктивная надёжность

Корпус насоса и его гидравлическая часть выполнены из высококачественной нержавеющей стали. Каждое рабочее колесо жёстко зафиксировано на общем валу, формируя многоступенчатую систему, способную выдерживать значительные нагрузки. Обтекаемая нагнетательная камера обеспечивает полную герметичность и предотвращает протечки даже при максимальных давлениях, достигающих до 25 бар (в зависимости от исполнения).

Специальные встроенные подъёмные проушины значительно упрощают транспортировку и монтаж, а корпус с линейным расположением всасывающего и напорного патрубков обеспечивает удобное подключение к трубопроводу.

Ключевые преимущества Wilo-Helix VE:

• Энергоэффективность класса IE5 благодаря использованию инновационного электронно-коммутируемого двигателя (EC-двигателя) с регулируемой частотой вращения.

• Многоступенчатая гидравлика из нержавеющей стали гарантирует долгий срок службы, высокую устойчивость к коррозии и стабильную производительность.

• Подключение к системам BMS (Building Management Systems): предусмотрены аналоговые и цифровые интерфейсы, а также совместимость с IF-модулями (Modbus, BACnet, LON, PLR, CAN).

• Автоматическая система защиты: насос оснащён функциями защиты от сухого хода, перегрузки и перегрева, что делает его максимально безопасным для непрерывной работы.

• Модульная конструкция позволяет легко адаптировать насос под конкретные задачи и условия эксплуатации.

Области применения:

• Водоснабжение и системы повышения давления

• Промышленные установки для циркуляции и технологической воды

• Системы охлаждения и кондиционирования

• Противопожарные насосные станции

• Моечные комплексы и системы орошения

Конструктивные особенности и технические характеристики:

• Тип: вертикальный центробежный насос с многоступенчатой гидравликой и встроенным преобразователем частоты
• Класс защиты: IP55
• Мощность двигателя: от 11 до 22 кВт

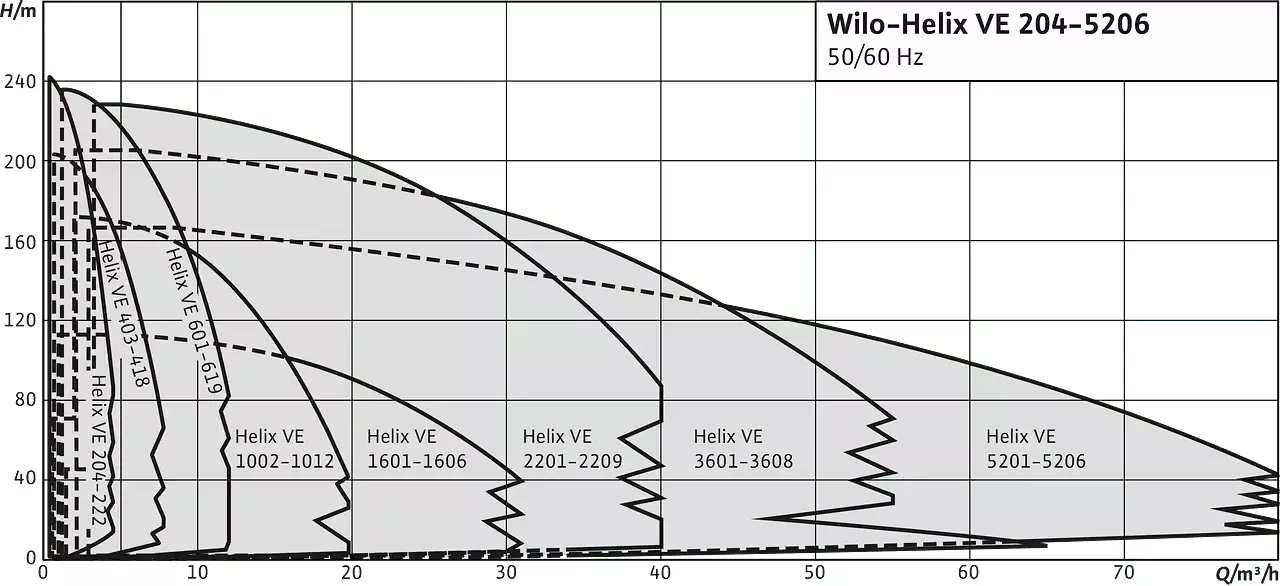

• Напор: до 160 м
• Производительность: до 52 м³/ч
• Рабочее давление: до 25/30 бар в зависимости от модели
• Температура рабочей среды:

  • С EPDM: от -30 °C до +120 °C

  • С FKM: от -15 °C до +90 °C (расширенный диапазон — по запросу)
• Температура окружающей среды: до +40 °C (расширение до +50 °C — по запросу)
• Электропитание: 3~380–480 В, 50/60 Гц, TN/TT/IT

Маркировка и расшифровка модели

Пример:
Helix VE 2202/2-1/16/E/KS

• Helix VE – вертикальный насос с электронным регулированием

• 22 – номинальная подача (м³/ч)

• 02 – количество рабочих колес

• 2 – количество обточенных колес

• 1 – материал корпуса (1 = AISI 304, 2 = AISI 316L, 3 = чугун с покрытием)

• 16 – максимальное рабочее давление (бар)

• E – тип уплотнения (EPDM)

• K – картриджное торцевое уплотнение

• S – конструктивное исполнение с осевым выравниванием фланцев

Исполнение и материалы

Стандартное исполнение:

• Рабочие и направляющие колеса, а также ступенчатые камеры — из нержавеющей стали AISI 304L

• Вал — из AISI 304, 318LN или 431 (в зависимости от модели)

• Уплотнения — EPDM или FKM

• Фундамент и корпус — чугун EN-GJL 250 с катафорезным покрытием

Исполнение для агрессивных жидкостей:

• Все элементы, соприкасающиеся с жидкостью — из нержавеющей стали AISI 316L

• Уплотнения — FKM (по запросу возможно EPDM)

Комплект поставки:

• Насос Wilo-Helix VE

• Инструкция по монтажу и эксплуатации

• Монтажные аксессуары (фланцы, болты, уплотнения — для моделей PN16)

• IF-модули и интерфейсные платы — по заказу

• Возможность дополнительной комплектации системой мониторинга и удалённого управления

Wilo-Helix VE — идеальное решение для тех, кто ценит надёжность, энергоэффективность и точную адаптацию под инженерные задачи современного здания. Интеллектуальные функции и безупречная гидравлика делают его незаменимым элементом любой инженерной инфраструктуры.
