Электронно регулируемые одинарные насосы с сухим ротором в инлайн-исполнении Wilo серия CronoLine-IL-E

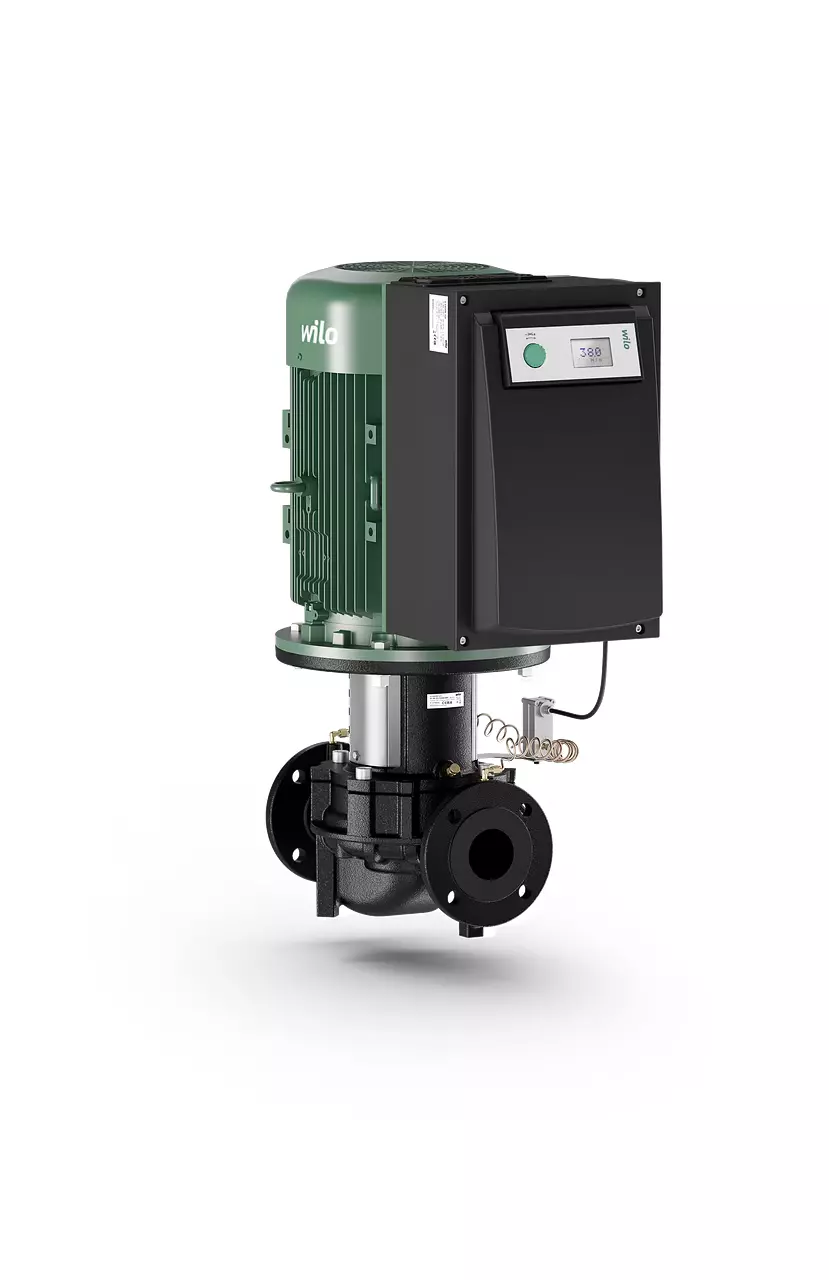

Электронно регулируемый одинарный насос с сухим ротором в инлайн-исполнении с фланцевым соединением и автоматической регулировкой мощности Wilo-CronoLine-IL-E

Wilo-CronoLine-IL-E представляет собой высокоэффективный и надежный насос с электронным регулированием мощности, предназначенный для перекачивания воды и водогликолевых смесей без абразивных включений в системах отопления, кондиционирования и охлаждения. Этот насос с сухим ротором в инлайн-исполнении обеспечит высокую энергоэффективность и точное регулирование работы оборудования, что является важным для современных энергоемких и экологичных систем.

Применение

Wilo-CronoLine-IL-E идеально подходит для перекачивания воды в системах отопления (согласно стандарту VDI 2035), а также холодной воды и водогликолевых смесей без абразивных веществ. Насос используется в разнообразных системах отопления, вентиляции и кондиционирования, что делает его универсальным решением для различных промышленных и коммерческих объектов.

Функции и оснащение

• Режимы работы:

  • Δp-c: Постоянный перепад давления.

  • Δp-v: Переменный перепад давления.

  • PID-Control: Интеллектуальная система управления для оптимального контроля параметров работы насоса.

  • Режим управления (n = постоянный): Обеспечивает стабильную работу насоса при фиксированной скорости.

• Панель управления:

  • Простота в управлении с помощью зеленой кнопки и дисплея.

  • Ручное управление: Возможность настройки значения напора, частоты вращения, режима работы и включения/выключения насоса.

  • Возможность конфигурирования всех рабочих параметров и квитирования ошибок.

• Внешнее управление:

  • Управляющие входы для приоритетного выключения и смены насосов.

  • Аналоговые входы для ручного режима управления и дистанционного изменения заданных значений (0-10 В, 0-20 мА, 4-20 мА).

  • Подключение к системе управления здания с помощью IR-модуля или IF-модулей (Modbus, BACnet, CAN, PLR, LON).

Функции защиты:

• Полная защита электродвигателя: Встроенная система защиты от перегрузок и перегрева с электронным отключением.

• Блокировка доступа: Защита от несанкционированного доступа.

• Управление сдвоенными насосами:

  • Автоматическое переключение в случае неисправности.

  • Режим работы «Основной/Резервный» с автоматической сменой насосов через 24 часа.

  • Режим параллельной работы для двух насосов.

  • Совместная работа двух насосов с включением второго при пиковой нагрузке, что позволяет оптимизировать эффективность работы.

Технические характеристики:

• Температурный диапазон: от -20 °C до +140 °C для перекачиваемых жидкостей.

• Подключение к сети:

  • 3 ~ 440 В ±10 %, 50/60 Гц

  • 3~400 В ±10 %, 50/60 Гц

  • 3 ~ 380 В -5 % +10 %, 50/60 Гц

• Электромагнитная совместимость: Соответствие стандарту EN 61800-3:2018 для жилых и промышленных зон.

• Класс защиты: IP55, что гарантирует надежную защиту от пыли и влаги.

• Номинальный диаметр: от DN 40 до DN 200.

• Макс. рабочее давление:

  • 16 бар при температуре до +120 °C.

  • 13 бар при температуре до +140 °C.

Материалы и конструкция:

• Корпус насоса и фонарь: Из чугуна EN-GJL-250, что обеспечивает прочность и устойчивость к нагрузкам.

• Рабочее колесо:

  • Стандартное исполнение: из чугуна EN-GJL-200.

  • Специальное исполнение: из бронзы CuSn 10 или нержавеющей стали 1.4408.

• Вал: Из высококачественной стали 1.4122, что повышает долговечность и стойкость к износу.

• Торцевое уплотнение: AQEGG, с возможностью выбора других уплотнений по запросу для специфических условий эксплуатации.

Расшифровка наименования модели:

Пример модели: IL-E 50/190-11/2-R1

• IL-E — Насос Inline с электронным регулированием.

• 50 — Номинальный диаметр DN подсоединения к трубопроводу.

• 190 — Номинальный диаметр рабочего колеса.

• 11 — Номинальная мощность электродвигателя Р2, кВт.

• 2 — Число полюсов.

• R1 — Исполнение без датчика давления.

Опции и комплектация

• Варианты исполнения:

  • R1 — Без дифференциального датчика давления.

  • L1 — Рабочее колесо из бронзы (по запросу).

  • L4 — Рабочее колесо из нержавеющей стали (по запросу).

• Принадлежности:

  • Комплекты для монтажа насоса на фундамент (3 консоли с крепежным материалом).

  • IR-модуль для беспроводного обмена данными.

  • IF-модули для подключения к различным системам управления зданиями, включая Modbus, BACnet, CAN, LON.

  • Системы регулирования VR-HVAC, CCe-HVAC, SCe-HVAC.

Ваши преимущества с Wilo-CronoLine-IL-E:

• Энергоэффективность: Встроенная электронная система регулировки мощности позволяет значительно сократить потребление энергии.

• Простота эксплуатации: Удобная панель управления с зеленой кнопкой и дисплеем, а также возможность настройки всех рабочих параметров.

• Управление сдвоенными насосами: Возможность организовать работу двух насосов с автоматической сменой или параллельным включением для оптимизации нагрузки.

• Защита оборудования: Встроенная защита электродвигателя и система блокировки доступа для безопасности работы.

• Экологичность: Использование двигателей класса IE4 и гидравлики с MEI ≥ 0,4 способствует снижению выбросов CO2 и экономии энергии, что делает насос не только экономичным, но и экологически безопасным.

Wilo-CronoLine-IL-E — это оптимальное решение для сложных систем отопления, вентиляции и кондиционирования, которое обеспечивает высокую энергоэффективность, надежность и долгосрочную эксплуатацию.
