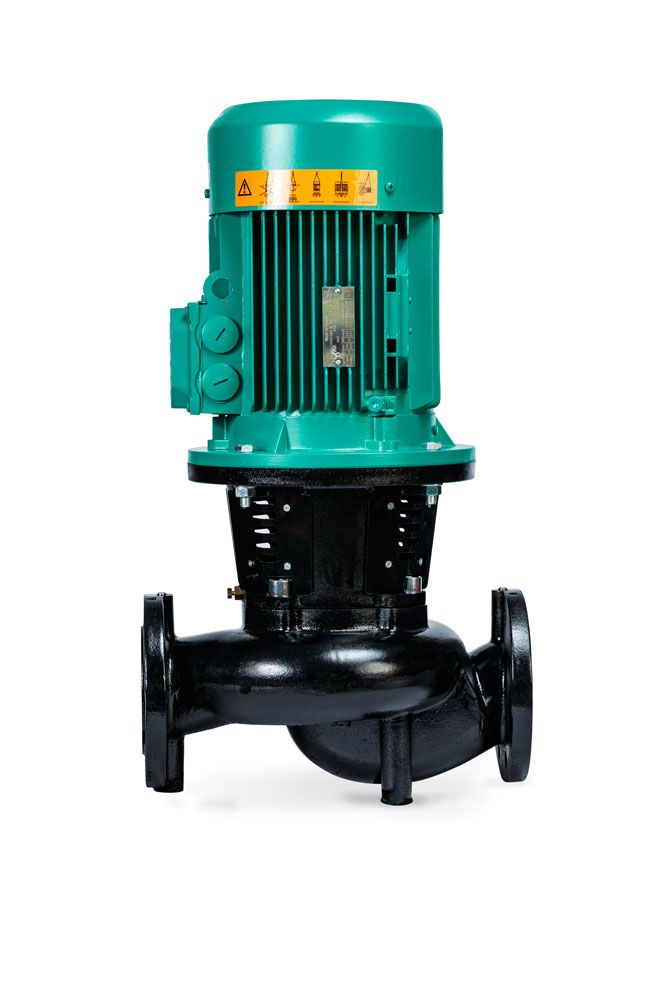

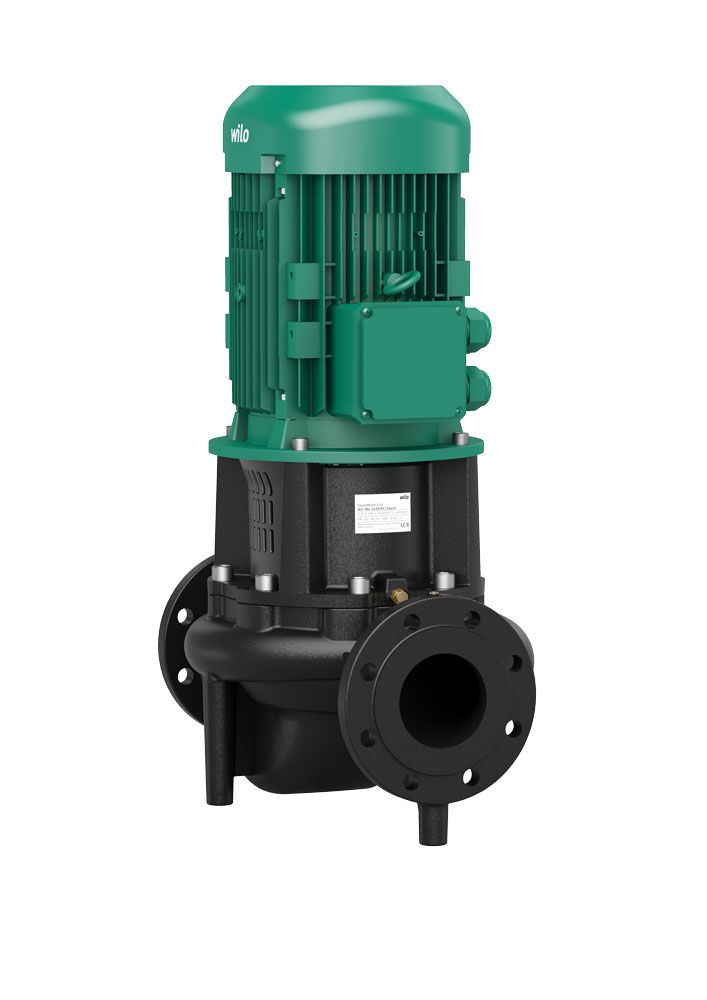

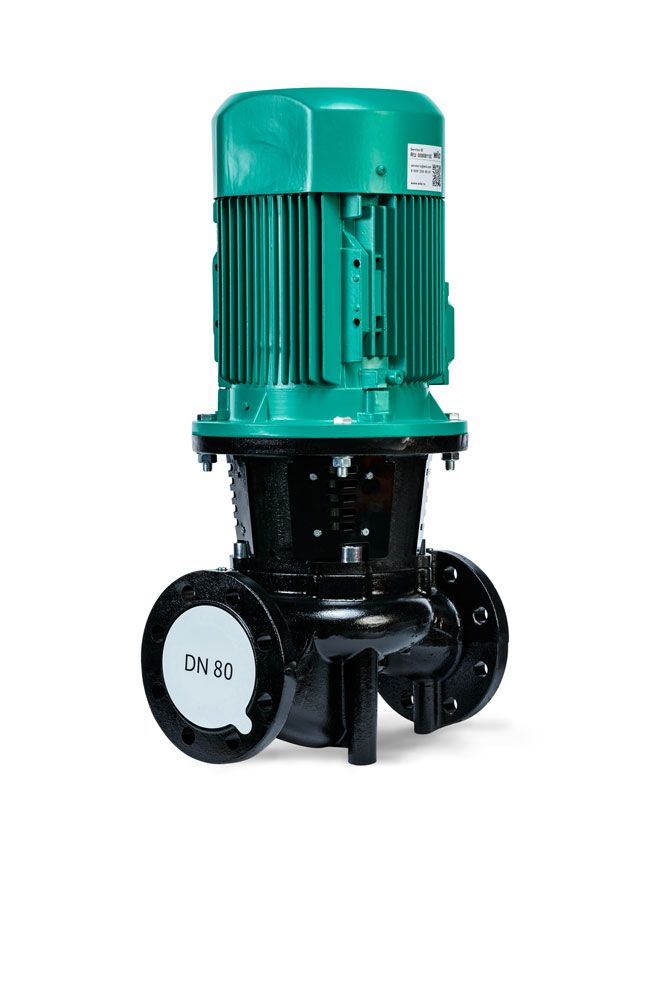

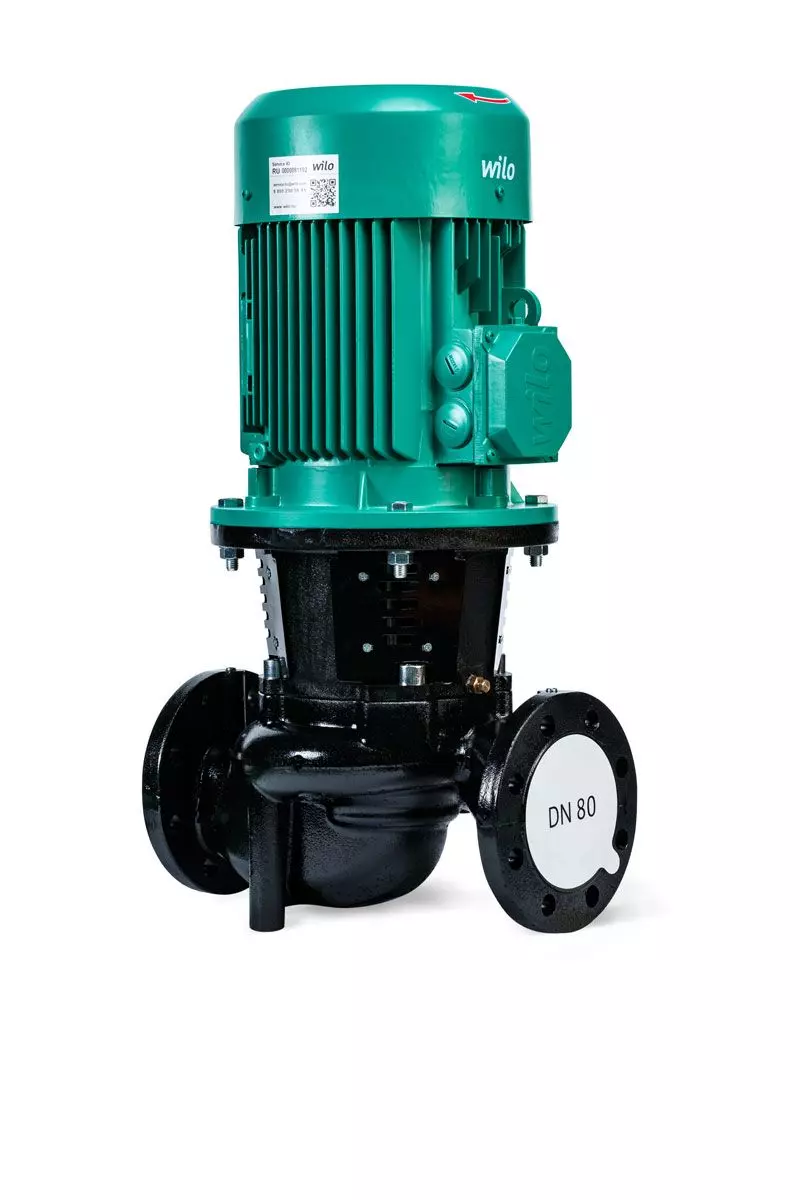

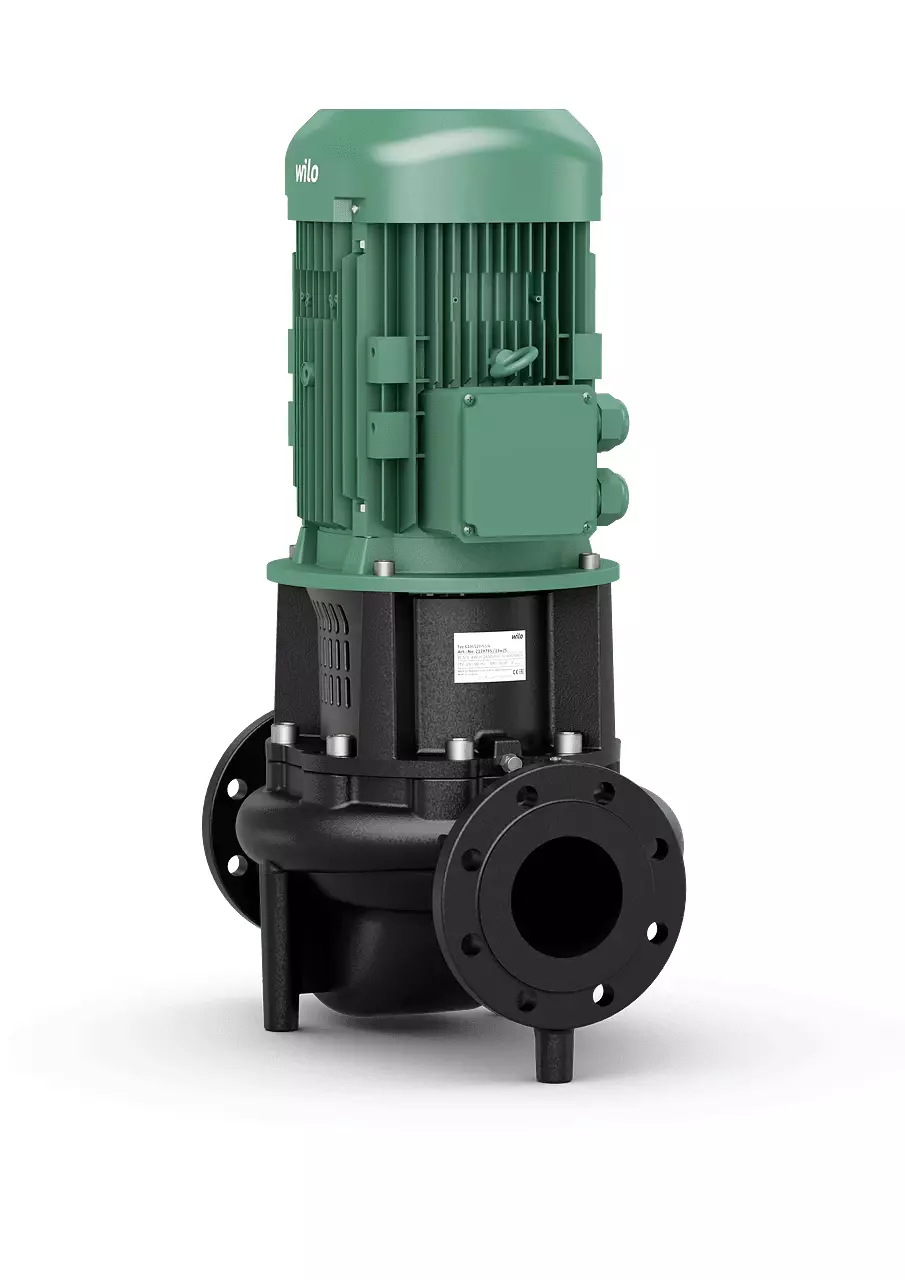

Насос с сухим ротором в инлайн-исполнении Wilo серия CronoLine-IL

Wilo Inline IL — Насос с сухим ротором в инлайн-исполнении

Инженерная точность и надёжность в компактном корпусе

Wilo Inline IL — это высокоэффективный одноступенчатый центробежный насос с сухим ротором, разработанный специально для эксплуатации в системах отопления, кондиционирования и охлаждения. Благодаря инлайн-исполнению, фланцевому подключению и оптимизированной конструкции, насос обеспечивает стабильную циркуляцию воды и водогликолевых смесей без абразивных включений, сохраняя высокий КПД и минимальные эксплуатационные затраты.

Области применения

Wilo Inline IL идеально подходит для:

• Систем отопления (в соответствии с VDI 2035)

• Кондиционирования воздуха

• Охлаждающих контуров и чиллеров

• Промышленных процессов с теплоносителями

• Коммерческих зданий, ТРЦ, отелей и медицинских учреждений

Тип и конструкция:

• Тип: Одноступенчатый низконапорный насос с сухим ротором

• Конструкция: Инлайн-исполнение с фланцевыми соединениями

• Компоновка: насос + соединительный элемент + муфта + электродвигатель IEC + торцевое уплотнение

Конструктивные особенности и материалы:

• Корпус насоса и фонарь:

  • Стандарт: серый чугун EN-GJL-250

  • Опционально: чугун с шаровидным графитом EN-GJS-400-18-LT для повышенной прочности (вариант ...-H1)

• Рабочее колесо:

  • Стандарт: EN-GJL-200

  • Опционально: бронза CuSn10 (вариант ...-L1) — идеально для агрессивных сред

• Вал: нержавеющая сталь 1.4122

• Уплотнение вала: скользящее торцевое AQEGG (другие — по запросу)

• Покрытие: катафорезное — для долговременной защиты от коррозии даже в условиях повышенной влажности

Технические характеристики:

• Диапазон температур жидкости: –20 °C до +140 °C

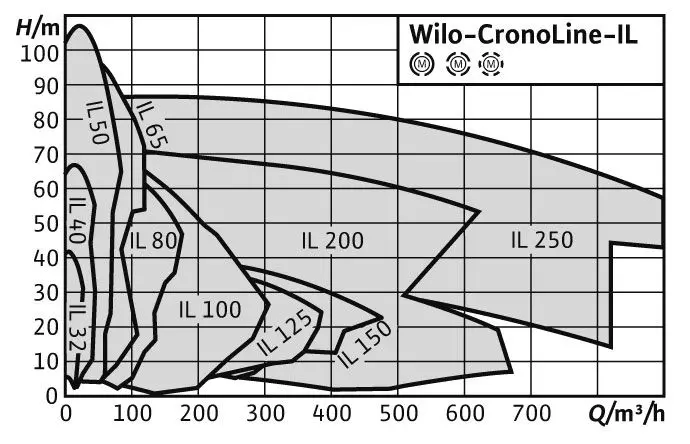

• Номинальный диаметр подключения: от DN 32 до DN 250

• Макс. рабочее давление:

  • до +120 °C — 16 бар

  • до +140 °C — 13 бар

  • по запросу: до 25 бар (исполнение ...-P4)

• Электросеть: 3~400 В, 50 Гц (другие напряжения — по запросу)

• Класс защиты: IP55

• Минимальный индекс эффективности (MEI): ≥ 0,4

Преимущества, которые работают на вас:

• Высокая энергоэффективность
  Снижение затрат за счёт оптимизированной гидравлики и двигателей с высоким КПД

• Эффективный отвод конденсата
  Запатентованная конструкция соединительного элемента и дренажные отверстия в корпусе двигателя защищают систему от влаги и увеличивают срок службы

• Унификация и совместимость
  Электродвигатели со стандартными присоединительными размерами по спецификации Wilo — легко интегрируются в любые системы

• Надёжность и защита
  Встроенные термодатчики защищают электродвигатель от перегрева и перегрузки

• Универсальность применения
  Возможность эксплуатации в системах с водогликолем (исполнение S1), при различных давлениях и с особыми материалами

Комплектация:

• Насос в инлайн-исполнении

• Торцевое уплотнение

• Муфта

• Соединительный элемент

• Фонарь

• Фланцевое соединение со штуцером R 1/8 для замера давления

• Руководство по эксплуатации

Дополнительные опции:

• ...-L1: рабочее колесо из бронзы CuSn10

• ...-H1: корпус из высокопрочного чугуна EN-GJS

• ...-P4: для давления до 25 бар

• ATEX-исполнение: по запросу — для взрывоопасных зон

• Электродвигатели под другое напряжение/частоту

• Датчики температуры, защиты и частотные преобразователи (SC/CC-HVAC)

• Монтажные консоли, подставки и управляющие модули

Пример обозначения модели

IL 40/160-4/2

• IL – инлайн-исполнение

• 40 – номинальный диаметр подключения (DN)

• 160 – диаметр рабочего колеса

• 4 – мощность двигателя (кВт)

• 2 – количество полюсов

Wilo Inline IL – Компактная мощь. Гарантированная эффективность.

Решение, которое стабильно работает в любых условиях, снижает эксплуатационные расходы и адаптируется под требования каждого проекта.

Свяжитесь с нами — подберём оптимальную конфигурацию и предложим индивидуальные условия поставки и сервиса.
