Погружные канализационные насосы Liancheng серии WQ

Погружные канализационные насосы Liancheng серии WQ

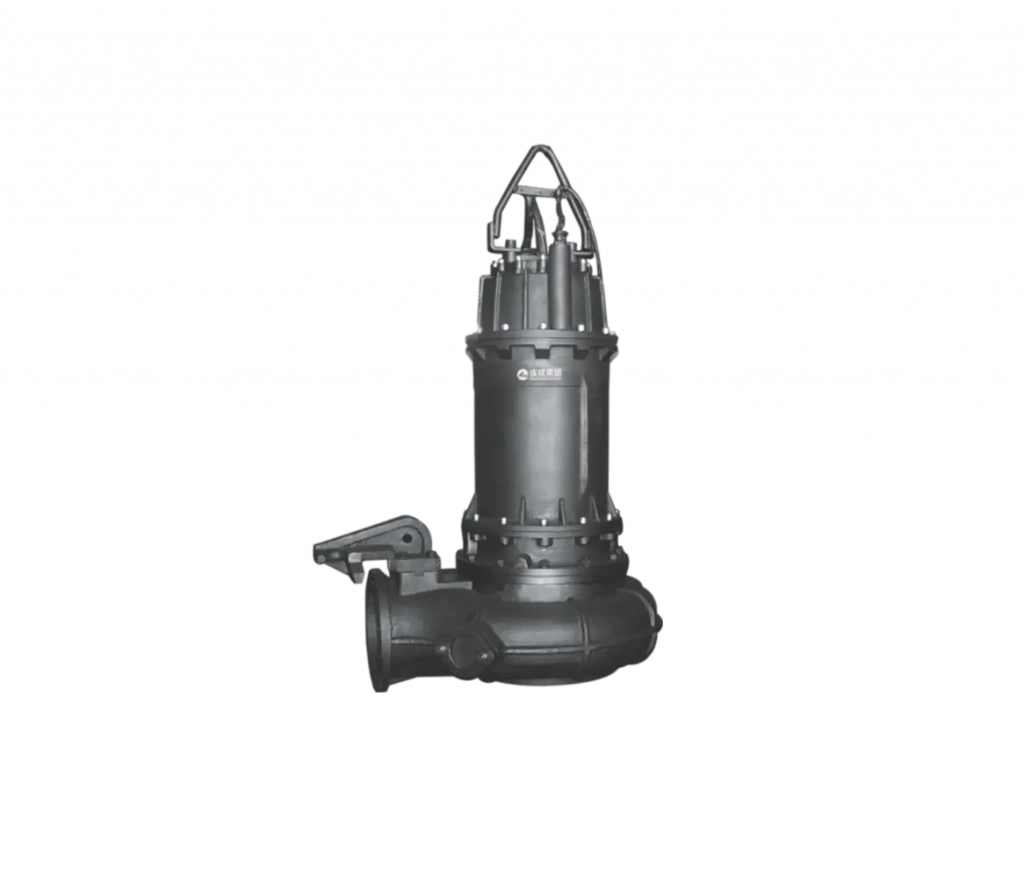

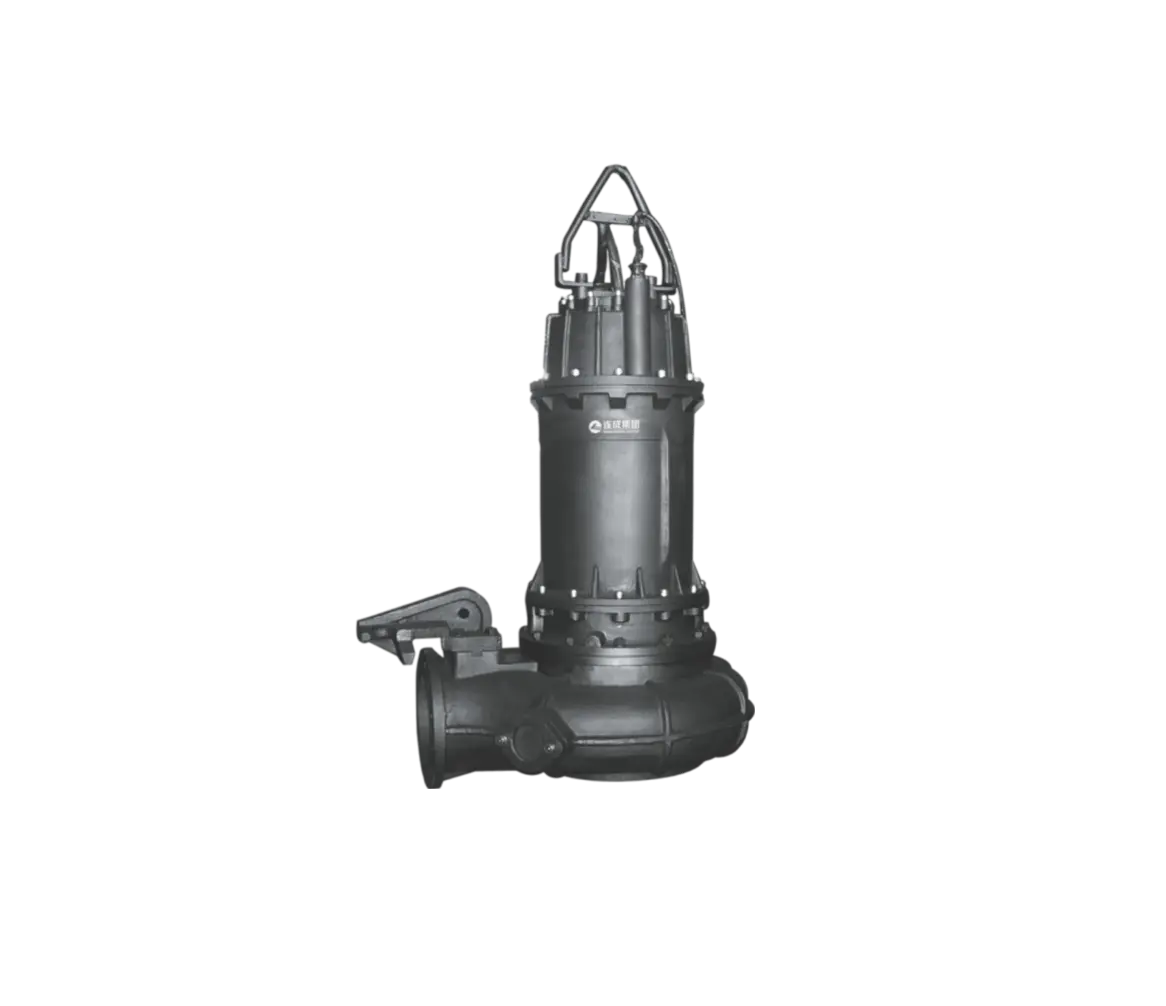

Погружной насос для откачки сточных вод WQ, созданный компанией Shanghai Liancheng, сумел интегрировать лучшие черты аналогичных решений как отечественного, так и зарубежного производства. Он был глубоко оптимизирован в плане гидравлического дизайна, механической архитектуры, системы герметизации, охлаждения, защитных функций и управления.

Этот насос демонстрирует отличную эффективность в выкачивании твердых частиц и предотвращении запутывания волокон, обеспечивая при этом высокую степень энергосбережения и надежности. Благодаря специально разработанной электронной системе управления, он способен не только выполнять автоматизацию процессов, но и гарантировать безопасную работу мотора; различные варианты установки облегчают процесс монтажа насосной станции и помогают сократить затраты на материалы.

Условия эксплуатации:

• Температура среды не превышает 40°C, плотность среды составляет <1050 кг/м , а 3 значение РН находится в диапазоне 4-10.
• Минимальный уровень рабочей жидкости: см. схему размеров установки (с системой охлаждения двигателя) или (без системы охлаждения двигателя).
• Основным материалом, из которого изготовлен насос, является чугун или ковкий чугун, поэтому его нельзя использовать для перекачивания сред с высокой коррозией или содержащих высокоабразивные твердые частицы.
• Диаметр твердых частиц в среде не должен превышать минимального размера проточного канала, и рекомендуется составлять менее 80% от минимального размера проточного канала. Размер проточного канала указан ниже в разделе «Основные параметры» насосов каждой спецификации. Длина волокон в среде не должна превышать диаметр выпускных отверстий насоса.

Характеристики:

• Рабочие колеса насосов диаметром менее 400 мм в основном представляют собой двухканальные конструкции, в то время как количество многолопастных центробежных колес минимально. Для колес диаметром 400 мм и выше характерны рабочие колеса со смешанным потоком, а двухканальные представляют лишь небольшую долю. Проходное пространство корпуса насоса достаточно широкое, что позволяет твердым частицам проходить беспрепятственно, а волокна с трудом запутываются, что делает такие насосы идеальными для отведения сточных вод и осадков.

• В насосах установлены два независимых торцевых уплотнения, все из которых имеют встроенный тип монтажа. Это обеспечивает менее вероятное возникновение утечек по сравнению с наружной установкой. Кроме того, уплотнительная пара с трением лучше смазывается маслом в специальной консоли. Для защиты механического уплотнения от твердых частиц с стороны насоса предусмотрены специальные спиральные канавки или мелкие зазоры, что гарантирует его надежную работу. Уникальное сочетание механических уплотнений и подшипников, а также короткая консоль вала с высокой жесткостью способствуют снижению утечек и увеличению срока службы уплотнения.

• Двигатели с уровнем защиты IPX8 обеспечивают оптимальное охлаждение при погружении. Изоляция класса F позволяет обмоткам выдерживать более высокие температуры и отличается большей долговечностью по сравнению с обычными моторами.

• Идеальное сочетание специализированных электронных компонентов управления, поплавковых датчиков уровня жидкости и защитных устройств для насоса обеспечивает автоматический контроль и сигнализацию о протечках и перегреве обмоток. Кроме того, предусмотрена защита от отключений, вызванных коротким замыканием, перегрузкой и потерей фазы или напряжения, а также осуществляется точное автоматическое управление запуском, остановкой и минимальным расходом без учета глубины погружения.

• Существует возможность выбрать один из автономных режимов, таких как понижающий старт и электронный плавный запуск, что гарантирует безопасность, надежность и безотказную работу насоса.

• Двигатель и гидравлические элементы соединены в единое целое, что устраняет необходимость в выравнивании вала и упрощает разборку и сборку. Это способствует экономии времени на обслуживание, снижает время простоя и расходы. Компактная конструкция с подъемной ручкой требует лишь простого подъемного оборудования, а установка непосредственно в резервуаре для сточных вод позволяет сэкономить более 40% на инфраструктуре.

• Существует пять вариантов установки: автоматическая конфигурация, мобильная система с жесткой трубой, мобильная система с гибким шлангом, стационарная установка для жидкой среды и стационарная «сухая» установка. Среди них можно выбрать наиболее подходящий. В автоматической системе сетка, насос и выпускная труба соединены через разъем без использования традиционных креплений. Подключение и отключение насоса осуществляется простым подниманием и опусканием вдоль направляющей штанги, что обеспечивает удобство и безопасность, экономя время.
• Стационарные насосы для откачки сточных вод в «сухом» режиме способны не только заменить устаревшие вертикальные насосы, но и справляться с затоплениями без необходимости дополнительных мер, что помогает снизить затраты на инфраструктуру. Мобильные установки с жесткими и гибкими трубами, а также стационарные системы для жидкостей — это простые методы монтажа.
• Насос может быть оборудован системой охлаждения, которая эффективно охладит электродвигатель и поможет снизить уровень жидкости в резервуаре, оптимизируя его опустошение. Работая в погруженном состоянии, насос создает минимальный уровень шума, что облегчает обслуживание и заботится о окружающей среде.
