Насосы для химических процессов (ANSI / ISO) Flowserve INNOMAG ® TB-MAG

INNOMAG® TB-MAG — химический насос с магнитным приводом и фторполимерной футеровкой

Тип: Консольный насос
Подтип: Насосы для химических процессов (ANSI / ISO)

Описание продукта

Химический насос INNOMAG® TB-MAG — это высокоэффективное, экологически безопасное и полностью герметичное решение, соответствующее мировым стандартам ASME B73.3, ISO 2858 и ISO 15783. Предназначен для перекачки агрессивных, коррозионно-активных и опасных химических сред. Уникальный магнитный привод и футеровка из чистого ETFE делают его идеальным выбором для сложных технологических процессов в фармацевтике, нефтехимии, биотехнологиях и других высокочувствительных отраслях.

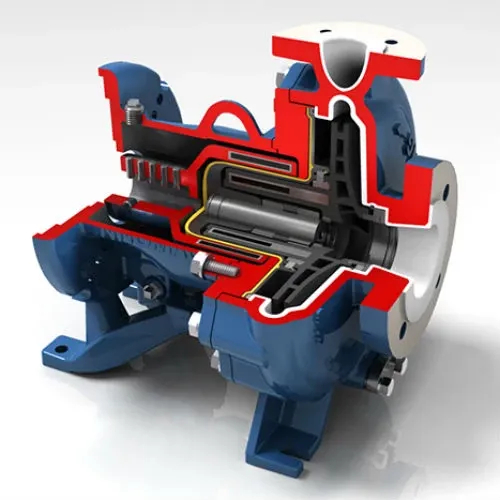

Особенность конструкции — революционная система динамической балансировки осевого усилия, которая исключает необходимость в упорных подшипниках, повышает надёжность работы и снижает износ компонентов даже при наличии твёрдых частиц в перекачиваемой среде.

Преимущества и ключевые особенности

Безупорная конструкция:
Запатентованная динамическая система балансировки устраняет осевую нагрузку и исключает необходимость в упорных подшипниках, значительно увеличивая срок службы оборудования.

Высокая устойчивость к агрессивным средам:
Футеровка из 100% чистого ETFE толщиной не менее 3 мм выдерживает как вакуум, так и высокое давление, обеспечивая надёжную защиту от химической коррозии.

Инновационный магнитный узел:
Цельное рабочее колесо с внутренними магнитами изолировано нержавеющей сталью 316L, отлитой под давлением, что исключает риск коррозии и снижает затраты на обслуживание.

Композитная защитная оболочка:
Изготовлена из арамидно-углеродного армированного ETFE, не только предотвращает утечку, но и исключает потери на вихревые токи, улучшая КПД.

Высокая совместимость и унификация:
Унифицированные компоненты и взаимозаменяемость деталей среди различных типоразмеров снижают складские расходы и ускоряют сервисное обслуживание.

Надёжность при наличии включений:
Эффективно работает с твёрдыми частицами: до 30% по объему, размером до 0,13 мм, что позволяет использовать насос в широком спектре задач без риска выхода из строя.

Максимальная производительность при низком NPSHR:
Закрытое рабочее колесо с открытым пазом гарантирует высокую эффективность и минимальные кавитационные риски.

Увеличенный вал:
Консольный вал увеличенного диаметра рассчитан на повышенные радиальные нагрузки и обеспечивает стабильную работу при высоких расходах.

Технические характеристики:

• Производительность: до 360 м³/ч (1585 гал/мин)

• Напор: до 153 м (500 футов)

• Давление: до 25 бар (365 psi)

• Температура эксплуатации: от –29°C до +121°C

• Содержание твёрдых частиц: до 30% по объему (до 0,13 мм)

• Диаметры: DN25–DN125 (1–5 дюймов)

• Класс давления: PN25

• Соответствие стандартам:

  • ASME B73.3

  • ISO 2858

  • ISO 15783

  • ISO 5199

  • ATEX

  • CE

Конфигурации и исполнение:

• TB-MAG — вертикальная версия с длинной муфтой

• Сдвоенный привод — для повышенной надёжности и производительности

Отрасли применения

Химическая промышленность:
Перекачка органических и неорганических соединений, агрессивных кислот, щелочей и растворителей

Фармацевтика и биотехнологии:
Работа с чистыми и чувствительными к загрязнению продуктами

Нефтехимия:
Безопасная транспортировка токсичных и легкоиспаряющихся фракций

Экология и очистка сточных вод:
Защита окружающей среды при обращении с агрессивными жидкостями

Пищевая и целлюлозно-бумажная промышленность, металлургия, добыча полезных ископаемых, производство этанола и биоэнергетика

Flowserve — глобальное качество, которому доверяют

Flowserve — мировой технологический лидер в области насосного оборудования, арматуры, управляющих систем и сервисов для нефтегазовой, химической, энергетической и других отраслей. Присутствие в более чем 55 странах, более 18 000 специалистов и полный цикл инженерных решений — от подбора до поддержки в течение всего срока эксплуатации.

Хотите подобрать насос INNOMAG® TB-MAG под свои задачи?

Оставьте заявку — наши инженеры рассчитают стоимость, сроки поставки и подберут оптимальное решение с учётом особенностей вашего производства.
