Циркуляционные насосы с сухим ротором в исполнении Inline Wilo серии VeroLine-IP-E

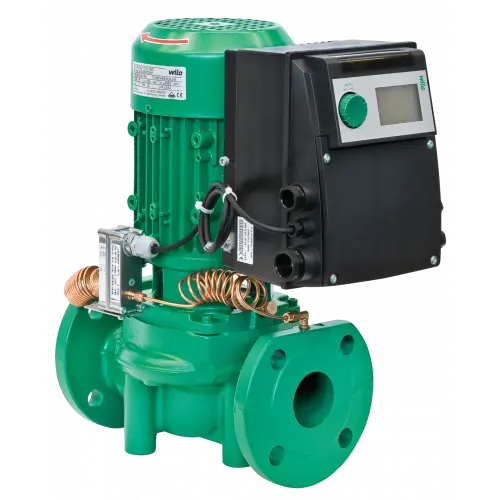

Циркуляционный насос Wilo VeroLine-IP-E с сухим ротором и фланцевым соединением

Wilo VeroLine-IP-E — это высокоэффективный циркуляционный насос с сухим ротором, выполненный в исполнении Inline, предназначенный для установки в трубопроводах или на фундаменте. Этот насос оснащён встроенным частотным преобразователем, что позволяет осуществлять электронное регулирование параметров работы, включая постоянный и переменный перепад давления (Δp-c и Δp-v). Используется для перекачивания воды в системах отопления, охлаждения и кондиционирования.

Тип и конструкция:

• Одноступенчатый низконапорный центробежный насос с неразъемным валом.

• Спиральный корпус линейного типа, обеспечивающий минимальные потери давления.

• Фланцы PN 16 с перфорацией согласно стандарту EN 1092-2 для простоты монтажа.

• Штуцеры для замера давления (R 1/8) для установки дифференциальных датчиков давления. Есть исполнения без датчика давления (…-R1).

• Корпус насоса и фланец электродвигателя оснащены катафорезным покрытием для защиты от коррозии.

• Скользящее торцовое уплотнение, обеспечивающее долговечность и надежность работы при температуре до 120 °C. Для применения с водогликолевыми смесями допускается температура до +40°C с долей гликоля от 20% до 40%. Доступны другие уплотнения и конфигурации для различных температур и жидкостей по запросу.

Применение

Этот насос идеально подходит для перекачивания воды в системах отопления, кондиционирования и охлаждения. Он может работать с холодной водой и водогликолевыми смесями без абразивных веществ, что делает его идеальным выбором для таких приложений, как:

• Системы отопления (в соответствии с VDI 2035).

• Системы охлаждения и кондиционирования.

Функции и преимущества:

• Электронное регулирование мощности: Встроенная система регулирования позволяет снизить потребление энергии и оптимизировать работу системы.

• Простое управление: Панель управления с "красной кнопкой" и дисплеем для интуитивно понятного управления всеми функциями насоса.

• Защита электродвигателя: Встроенная полная защита с термодатчиком и электронной системой отключения для предотвращения перегрева.

• Управление сдвоенными насосами: Возможность работы двух насосов в основных и резервных режимах, с автоматическим переключением при неисправности и оптимизацией по КПД при пиковой нагрузке.

Интерфейсы и системы регулирования

Для интеграции с автоматизированными системами управления зданием насос Wilo VeroLine-IP-E предоставляет следующие опции:

• IR-монитор и IR-модуль для беспроводной связи с устройствами управления.

• IF-модули для подключения к различным системам: Modbus, BACnet, CAN, PLR, LON.

• Регулировка с помощью модулей для управления вентиляцией и кондиционированием: VR-HVAC, CCe-HVAC, SCe-HVAC.

• Возможность использования дифференциальных датчиков давления для точного контроля перепада давления.

Технические характеристики:

• Минимальный индекс эффективности (MEI) ≥ 0,4, что гарантирует высокую энергоэффективность.

• Температурный диапазон: от -20°C до +120°C.

• Подключение к сети: 3-400 В ± 10 %, 50 Гц (варианты 3-380 В, 60 Гц по запросу).

• Максимальное рабочее давление: 10 бар (специальное исполнение до 16 бар).

• Класс защиты: IP 55.

Пример обозначения модели:

IP-E 40/160-4/2-R1

• IP-E — насос с электронным регулированием.

• 40 — номинальный внутренний диаметр присоединения к трубопроводам (DN 40).

• 160 — номинальный диаметр рабочего колеса.

• 4 — номинальная мощность электродвигателя в кВт.

• 2 — число полюсов электродвигателя.

• R1 — исполнение без датчика давления.

Материалы и комплектующие:

• Корпус насоса и соединительный элемент: EN-GJL-250.

• Рабочее колесо: PPO-GF30 для высокоэффективной работы.

• Вал: 1.4021 — устойчивая к коррозии сталь.

• Скользящее торцевое уплотнение: AQEGG; другие уплотнения по запросу.

Управление и сигнальная индикация

• Режимы работы:

  • Δp-c — для постоянного перепада давления.

  • Δp-v — для переменного перепада давления.

  • ПИД-регулятор.

  • Ручной режим с постоянной частотой вращения (n-постоянный).

• Сигнализация и индикация:

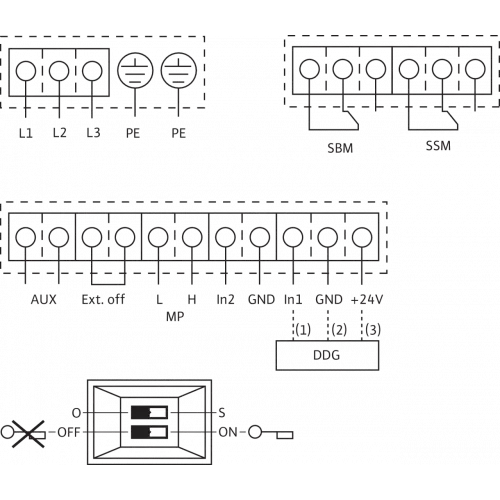

  • Обобщенная сигнализация ошибок (SSM) и состояния работы (SBM).

  • Инфракрасный интерфейс для беспроводного обмена данными.

  • Возможность подключения к шинам автоматизации зданий через IF-модули.

Опции и комплектация:

• Консоли для крепления на фундамент.

• IR-монитор и IR-модуль для удобства в обслуживании.

• Возможность дополнительно заказать различные модули управления (Modbus, BACnet и другие).

• Дифференциальные датчики давления (DDG) с диапазоном 0-10 В для точного контроля параметров работы насоса.

Экологический дизайн

Насос Wilo VeroLine-IP-E соответствует директивам ErP (экологический дизайн) и имеет базовое значение MEI ≥ 0,70, что соответствует стандартам энергоэффективности, снижая как эксплуатационные расходы, так и влияние на окружающую среду.

Wilo VeroLine-IP-E — это насос, который обеспечивает точную настройку работы системы, высокую эффективность и простоту управления. Он идеально подходит для эксплуатации в системах отопления, кондиционирования и охлаждения, предлагая при этом экономию электроэнергии и долгосрочную надежность.
