Вертикальные линейные консольные насосы Flowserve IDP ® HWMA API Process

Насос IDP® HWMA API – компактное решение с высокой производительностью

Тип оборудования:

Вертикальные консольные насосы

Подтип:

API-технологические насосы (OH3 / OH4)

О продукте

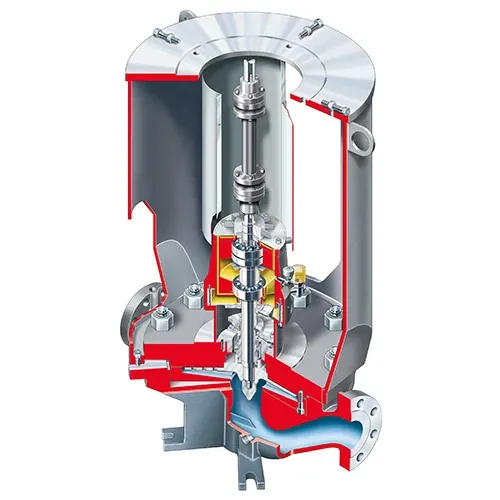

Модель IDP® HWMA — это высокоэффективный вертикальный одно- или двухступенчатый насос в линейной компоновке, предназначенный для эксплуатации в самых требовательных промышленных условиях. Он оснащён отдельным корпусом подшипника и занимает минимальную площадь, что делает его оптимальной альтернативой громоздким горизонтальным консольным насосам в восходящих и нисходящих потоках. Благодаря своей конструкции и соответствию стандартам ISO 13709 / API 610, насос HWMA обеспечивает надёжность, производительность и простоту обслуживания в течение всего срока службы.

Преимущества и особенности конструкции:

Многоступенчатая модульность
Доступен в вариантах с одной или двумя ступенями, что позволяет эффективно справляться как с умеренными, так и с высокими напорами. Двухступенчатая версия (HWMA2 или WMA2) обеспечивает подачу до 440 м, сохраняя компактность вертикального исполнения.

Надёжная компоновка OH3 и OH4

• OH3 (HWMA) – вертикальный насос с отдельным подшипниковым узлом

• OH4 (WMA) – насос с жёстким валом и прямым соединением с двигателем
  Обе компоновки обеспечивают исключительную устойчивость при высоких нагрузках и минимальные уровни вибрации.

Минимальные размеры при высокой производительности
HWMA обладает высокой плотностью мощности при скромных габаритах, что особенно ценно при модернизации или работе в стеснённых условиях на технологических объектах.

Сменный диффузор и гибкость в эксплуатации
Быстрая замена одноканального диффузора позволяет адаптировать насос под новые требования системы без замены всего агрегата.

Прямолопастное рабочее колесо
Низкий специфический всасывающий напор (NSS) позволяет использовать насос в условиях ограниченного притока жидкости, например, при низком NPSHa.

Эффективная система циркуляции масла
Запатентованная технология циркуляции масла с насосным кольцом и маслоотражателем обеспечивает длительную и надёжную работу подшипникового узла, даже при экстремальных температурах.

Высокая прочность и соответствие API
Усиленная валовая конструкция соответствует требованиям API по жёсткости, устойчивости к нагрузкам и герметичности.

Технические характеристики:

• Соответствие стандартам: ISO 13709 / API 610

• Промывка уплотнений: по ISO 21049 / API 682

• Производительность: до 45 м³/ч (200 гал/мин)

• Напор:

  • до 220 м (725 футов) — одноступенчатая конфигурация

  • до 440 м (1455 футов) — двухступенчатая конфигурация

• Рабочее давление: до 60 бар (870 PSI)

• Температурный диапазон: от -46°C до +260°C (от -51°F до 500°F)

• Конструкции:

  • 2 основные (одноступенчатая и двухступенчатая)

  • 80 гидравлических модификаций (8 диаметров рабочих колёс и 10 вариантов высоты лопаток)

Конфигурации насосов HWMA

Сферы применения

Насосы серии HWMA демонстрируют отличные эксплуатационные характеристики в различных секторах, где требуются высокая надёжность, напор и компактность:

• Энергетика

  • Тепловые электростанции

  • Комбинированные циклы (газ-пар)

• Химическая и нефтехимическая промышленность

  • Базовые и органические соединения

  • Производство спецхимии и потребительской продукции

  • Перекачка агрессивных реагентов

• Нефтегазовая отрасль

  • Разведка и добыча

  • Переработка, транспортировка нефти и газа

• Водоснабжение и водоотведение

  • Системы водоподготовки

  • Технологические процессы с ограниченным пространством

• Общепромышленный сектор

  • Целлюлозно-бумажная промышленность

  • Металлургия, включая первичные металлы

  • Горнодобывающая отрасль и обогащение полезных ископаемых

Почему выбирают Flowserve

Flowserve — это признанный глобальный лидер в производстве насосного и запорно-регулирующего оборудования. Продукция компании устанавливается на объектах энергетики, химической, нефтегазовой и других отраслей по всему миру. Более 18 000 профессионалов в 55 странах предлагают клиентам полный цикл технического сопровождения: от проектирования и подбора оборудования до сервисного обслуживания в течение всего жизненного цикла установки.

Компания предлагает широчайший ассортимент насосов, клапанов, исполнительных механизмов, средств позиционирования и мониторинга.

Подбор и консультация

Оставьте заявку, и наши специалисты:

• Подберут оптимальную конфигурацию HWMA под ваши условия эксплуатации

• Рассчитают технико-экономическую эффективность решения

• Предложат лучшие условия поставки и постгарантийной поддержки

IDP® HWMA — компактная сила, проверенная временем.
