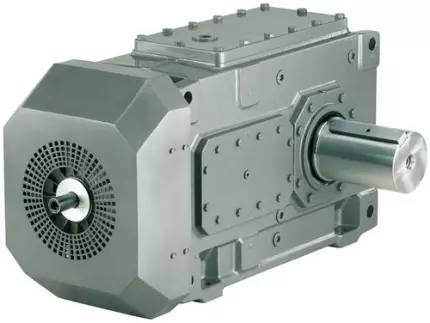

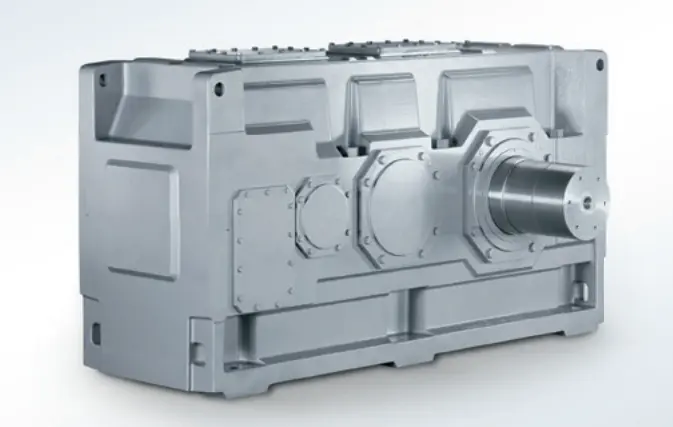

Цилиндрические редукторы Flender SIG
| Мощность кВт | от 6 до 4500 |
| Крутящий момент | до 870000 |
| Передаточное число | от 1 до 450 |
Инновационные цилиндрические и коническо-цилиндрические редукторы FLENDER серии SIG универсальны в применении, имеют улучшенные характеристики передачи крутящего момента, высокую плотность мощности, чрезвычайно надежны и долговечны в работе. Конструкция подразумевает широкие монтажные возможности, опционально доступны различные типы встраиваемых и надстраиваемых систем охлаждения. Ко всему прочему ценовая политика производителя позволяет получать выгодный продукт по отношению стоимости к получаемой производительности. Благодаря инженерной проработке и оптимизации строения передач были достигнуты великолепные показатели по мерам снижения уровня шума. Для усиления конструкции и увеличения срока службы редуктора установлены роликовые подшипники.
Конструктивные варианты исполнения редукторов SIG
Данная серия включает в себя семь разновидностей редукторов в зависимости от градации уровней и типа передач:
H - 1, 2, 3, 4 - ступенчатые цилиндрические редукторы
B - 2, 3, 4 - ступенчатые коническо-цилиндрические редукторы.
Пять типов входных валов: сплошной, полый со шпоночным пазом, полый для усадочной шайбы, полый со шлицем и сплошной без шпонки.
Модельный ряд включает в себя 12 типоразмеров:503, 504, 505, 506, 507, 508, 509, 510, 511, 512, 513, 514.
4-е монтажных исполнения: горизонтальное, вертикальное, вертикальное с выходом внизу или наверху.Технические характеристики цилиндрических и коническо-цилиндрических редукторов FLENDER SIG
- Номинальный крутящий момент: от 2800 до 125 000 Нм;
- Коэффициент передачи: 1,12 – 400 (H) / 5 – 355 (B);
- Количество ступеней передач: от 1 до 4;
- Защита корпуса: IP 54.
Конический редуктор — это механизм с перпендикулярным расположением осей входного и выходного валов предназначенный для увеличения или уменьшения крутящего момента благодаря, соответственно, понижению или увеличению частоты оборотов вала.
Принцип работы и конструкция конического редуктора
Редуктор конический состоит из одной передачи с перпендикулярно (как правило) расположенными осями относительно друг друга расположенной в стальном или чугунном корпусе вместе с подшипниковыми узлами, системами смазки и пр. элементами. Главным же отличием конического редуктора от других типов устройств является форма зубчатых колес — усеченный конус с зубьями на боковой поверхности. Оси валов пересекаются, по углом 90 °, но может быть изменен путем подбора других колес.
Наиболее распространенными вариантами являются конические и коническо-цилиндрические редукторы. Первые состоят из одной передачи и обеспечивают передачу крутящего усилия от входного к выходному валу. Коническо-цилиндрические редукторы имеют более высокое передаточное число благодаря передаче усилия на цилиндрическую зубчатую передачу.
Основные достоинства и недостатки конических редукторов
В целом, достоинства конических редукторов сходны с достоинствами цилиндрических, а именно надежность, высокий КПД, возможность передачи больших усилий. Дополнительно следует отметить ещё одну важную причину купить конический редуктор — возможность расположения валов под углом относительно друг друга. Это позволяет решать многие проблемы компоновки машин и оборудования, когда двигатель и рабочий механизм расположены не параллельно относительно друг друга. Данное преимущество часто имеет решающее значение при проектировании механизмов.
Передачу усилия при непараллельном расположении осей двигателя и рабочего механизма обеспечивает и червячный редуктор, но преимуществом конического является меньшая стоимость и эксплуатационные расходы, а также наличие обратимости. Недостатком является меньших КПД, примерно на 10% уступающий цилиндрическому аналогу.
Благодаря своим преимуществам конические редукторы широко применяются в различных машинах и механизмах, станках и автоматических линиях. Наиболее часто они применяются в различных поворотных механизмах.
Особенности и преимущества конических редукторов FLENDER
Конические и коническо-цилиндрические редукторы FLENDER это:
- Многообразие типоразмеров и исполнений. Можно подобрать оптимальный вариант редуктора благодаря прогрессивной шкале.
- Широкий диапазон мощностей, начиная от 6 кВт, большой выбор крутящих моментов и передаточных чисел.
- Модульный принцип сборки, используемый во всем оборудовании и узлах от FLENDER. Корпуса и детали максимально взаимозаменяемые, что упрощает сборку и ремонт оборудования.
- Улучшенная звукоизоляция благодаря усовершенствованной конструкции корпуса и высокой точности шлифовки передач.
- Высокое качество деталей и комплектующих, используемых материалов.
- Традиционно безупречное качество сборки благодаря современному оснащению и высокой культуре производства.
При заказе оборудования обратите внимание на основные технические параметры, которыми характеризуются конические редукторы, каталог производителя содержит информацию о передаточном числе, мощности и крутящем моменте, исполнении, режиме работы, монтажных размерах и вариантах крепления, требованиях к температуре и запыленности, а также прочих важных моментах.
