Планетарные редукторы Flender SIMOTICS S 1FT7/1FK7 SP, LP, DYA

Серводвигатели SIMOTICS S со встроенным планетарными редукторами SP+, LP+ или DYA служат оптимальным решением для задач позиционирования и регулирования движения, требующих высокой точности и производительности при ограниченном пространстве для установки или при лимитированном весе привода. Они имеют очень низкий момент инерции и соответственно высокие значения ускорения, показатели эффективности работы более 97%. Конструкция очень прочная, надежная и практичная в эксплуатации и обслуживании, максимально компактный дизайн и низкий люфт. Отлично справляются как с продолжительными непрерывными режимами работы, так и с кратковременными цикла и с переменной нагрузкой.

Серия представлена тремя комбинациями составляющих компонентов электропривода:

Планетарные редукторы SP+ установленные на двигатели S-1FK7 или S-1FT7: передаточное число от 4 до 50, одно- и двухступенчатые модели (эффективность 94% и 97%), монтаж посредством соединительной муфты, сплошной вал со шпонкой или без, защищены от пагубного влияния воды и пыли (класс IP65).

Планетарные редукторы LP+ в сочетании с двигателями S-1FK7: передаточное число от 5 до 10, монтаж посредством соединительной муфты, сплошной вал со шпонкой, класс защиты оболочки IP64.

Планетарные редукторы LP+ в сочетании с двигателями S-1FK7: передаточное число от 5 до 10, монтаж прямой, сплошной вал со шпонкой, класс защиты оболочки IP64

Области применения: упаковочные машины, сфера обработки материалов и сырья (дерево, стекло, керамика), пластмассовая индустрия, станки различных типов, вспомогательные оси и другие.

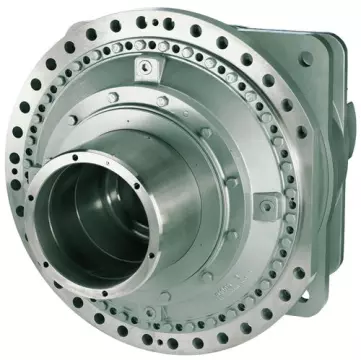

Эта серия редукторов включает более 27 типоразмеров. Предлагаются двух-, трехступенчатые планетарные редукторы, которые могут комбинироваться с различными первичными ступенями: коническими, цилиндрическими, коническо-цилиндрическими.

Преимущества

• Модульный принцип = универсальные корпуса и внутренние элементы
• Оптимальное распределение нагрузки между сателлитами, благодаря, помимо прочего, высокой точности производства и применению конечно-элементного метода расчетов водила
• Три или четыре сателлита

Дополнительное оборудование

• Корпус на лапах или с фланцем
• Рычаги момента
• Фланцы для крепления двигателя
• Платформы для крепления двигателя
• Маслоохладители

Варианты исполнения

• Выходной вал цельный или полый
• Полый вал со стяжной шайбой или с эвольвентными шлицами
• Цельный вал со шпонкой или с эвольвентными шлицами
• Входной вал со шпонкой
• Входной и выходной валы уплотненные радиальными манжетами; может совмещаться с лабиринтным уплотнением с заменяемой консистентной смазкой
• Усиленные подшипники входного вала
• Подшипник главной планетарной ступени стандартный или усиленный
• Выход может совмещаться с коротким или длинным приводным валом и шестерней для использования в качестве редуктора в поворотных механизмах

Примеры использования

• Приводы вальцовых прессов
• Приводы поворотных механизмов
• Приводы лопастных колес
• Приводы ленточных конвейеров
• Приводы сепараторов
• Приводы мешалок
• Приводы механизмов передвижения
• Приводы сталепрокатных станов
• Приводы вращающихся сушильных печей
