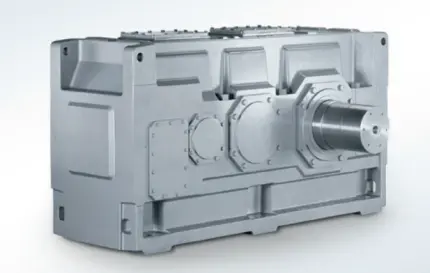

Угловые и параллельные редукторы Flender SIMOGEAR FZ / FD
| Мощность, кВт | от 30 до 13000 |
| Крутящий момент, Нм | от 22000 до 2600000 |
| Передаточное число | от 25 до 4000 |
| Коэффициент редукции: | 4 - 70 (FZ29 - FZ189), 58 - 413 (FD29 - FD189) |
Главные преимущества редукторов SIMOGEAR:
высокие показатели уровня крутящего момента на выходе
эффективное использование энергоресурсов
долговечность и надежность в применении
практичность и удобство эксплуатации
Мотор-редукторы с параллельными валами серий FD / FZ выполняются в 11 вариациях типоразмеров, с полым и сплошным валом, используются соединения шпоночного, шлицевого типа, а также с помощью стяжной муфты или системы SIMOLOC. Установленные трехфазные асинхронные электродвигатели (LA, LE, LES) имеют 2, 4, 6, 8 полюсов, охлаждаются посредством встроенного вентилятора, дополнительно могут быть оснащены различными типами тормозных механизмов и датчиками обратной связи.
Популярные сферы для применения: приводные механизмы каретки, мешалки, вертикальные конвейеры, подъемные устройства.
Семейство редукторов SIMOGEAR было разработано с учетом максимально возможной энергоэфективности работы электрооборудования. Высокий уровень КПД (более 96 %) используемых передач с оптимизированным зацепом шестерен дополнены встроенными двигателями Siemens с классами эффективности использования энергии E1 (стандарт), E2 (высокий) и E3 (сверхвысокий). Редукторы имеют компактный дизайн и малый вес, что прибавляет им удобства в обращении и размещении в ограниченном пространстве. Модульная концепция построения обеспечивает гибкость установки и наладки.
Главные преимущества редукторов SIMOGEAR:
высокие показатели уровня крутящего момента на выходе
эффективное использование энергоресурсов
долговечность и надежность в применении
практичность и удобство эксплуатации
Мотор-редукторы с параллельными валами серий FD / FZ выполняются в 11 вариациях типоразмеров, с полым и сплошным валом, используются соединения шпоночного, шлицевого типа, а также с помощью стяжной муфты или системы SIMOLOC. Установленные трехфазные асинхронные электродвигатели (LA, LE, LES) имеют 2, 4, 6, 8 полюсов, охлаждаются посредством встроенного вентилятора, дополнительно могут быть оснащены различными типами тормозных механизмов и датчиками обратной связи.
Принцип работы
Редуктор состоит из корпуса, в котором расположены зубчатые колеса, подшипники, валы, системы их смазки. Корпус обычно изготавливают из чугуна или стали. Некоторые современные модели производят из более легких сплавов. Шестерни, используемые в устройстве, бывают с косыми и прямыми зубьями. При установке радиальных подшипников механизм сможет выдержать более серьёзные нагрузки.
Зубчатые колеса угловых конических редукторов соприкасаются под определенным градусом. Обычно угол пересечения равен 90 градусам, но его можно изменить, подобрав другие колеса. Передача усилия осуществляется также, как и в цилиндрических моделях:
-
Входной вал начинает вращаться.
-
Вместе с входным валом вращается колесо.
-
Крутящийся момент передается на выходной вал.
Некоторые модели механизмов выпускаются с гиперболоидной передачей. Главное отличие – расположение валов. Они становятся скрещенными. В этом случае диаметр вала шестерни можно увеличить и повысить надежность всей передачи. К угловому коническому редуктору часто подсоединяют приводы станков, машин и т.д.
Главный параметр при проектировании механизма – диапазон передаточных отношений. Передачу рассчитывают по контактным напряжениям, проверяют напряжение изгиба, рассчитывают массу колес, параметры корпуса и общий вес готового устройства.
Основные особенности и преимущества
Устройства бывают широкими и узкими. У моделей первого типа ширина колеса равна 0,3-0,4 от внешнего конусного расстояния. В шестерне у них в среднем 27 зубьев. При узком типе ширина колеса равна четверти внешнего конусного расстояния. Рабочих зубьев у таких моделей в среднем 22. Главные преимущества углового конического редуктора:
-
Размещение под углом. Это позволяет решить проблему передачи усилия с двигателя на оборудование при непараллельном расположении валов.
-
Невосприимчивость к кратковременным и переменным нагрузкам, что позволяет использовать редуктор высокой мощности в часто запускаемом и останавливаемом оборудовании.
-
Низкий уровень шума во время работы.
Смазку конической пары осуществляют с помощью масляной ванны. Достаточно одну из шестеренок частично погрузить в масло. При вращении она передаст смазку другой шестеренке. При недостаточном количестве масла при работе механизма может заедать.
