Инженерное торцевое уплотнение Eagle Burgmann SHV-D
| Диаметр вала | 40 ... 110 мм (1,57" ...4,33") |
| Скорость скольжения | 50 м/с (164 фут/с) |
| Температура | -40 °C …+380 °C (-40 °F … +716 °F) |
| Осевое смещение | ±3,0 мм |
Преимущества SHV-D
Уплотнение с оптимизированными зонами деформации для высоких значений давления и скорости скольжения (статическое давление до 500 бар (7 250 PSI), динамическое давление до 150 бар (2 175 PSI)).
Экономическая эффективность благодаря стандартизированным внутренним деталям.
Высокая гибкость благодаря адаптации соединений к камере уплотнения насоса.
Оптимальный теплоотвод благодаря встроенному импеллеру.
Нечувствительно к смещениям вала благодаря стационарной конструкции.
Простой и быстрый монтаж благодаря предварительной сборке узла.
Двойное уплотнение не раскрывается при сбросе запирающего давления.
Безопасная эксплуатация благодаря прочному, расположенному по центру контркольцу с бандажом.
Подходит для эксплуатации в соответствии с API 682, тип ES.
Возможен вариант со свободно вставленным подвижным кольцом для экстремальных условий эксплуатации.
Небольшое количество компонентов.

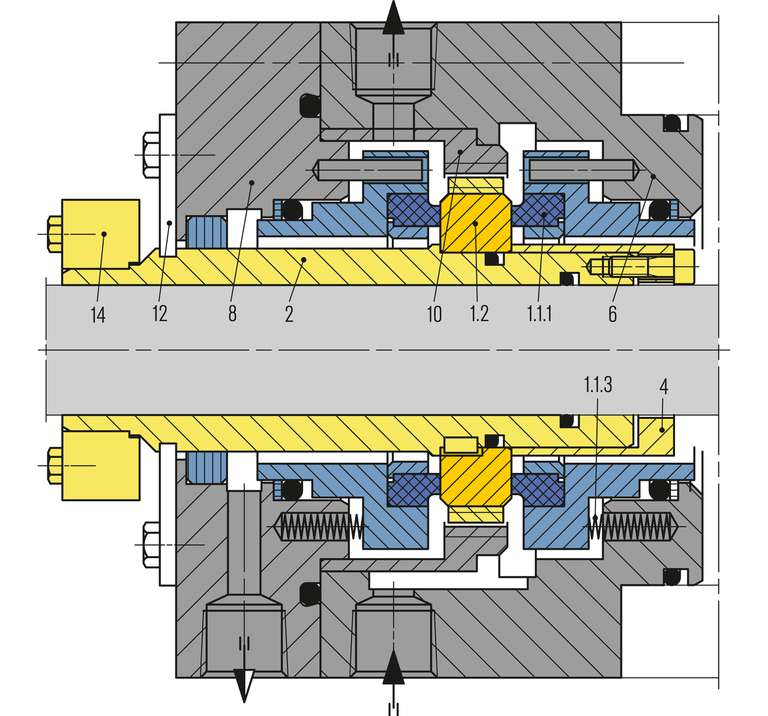

Описание элементов:
1.1.1 Уплотнительная поверхность
1.1.3. Весна
1.2. Сиденье
2. Втулка вала
4. Зажимная втулка
6. Корпус
8. Крышка
10. Рукав насоса
12. Монтажное приспособление
14. Усадочный диск
Преимущества бренда
Материалы
- Поверхности уплотнения: углеграфит, пропитанный сурьмой (A), углерод, пропитанный кремнием (Q3)
- Седла: карбид кремния (Q2)
- Вторичные уплотнения: FKM (V), FFKM (K), EPDM (E) Пружины: Hastelloy® C-4 (M)
- Металлические детали: сталь CrNiMo (G), дуплексная (G1), супердуплексная (G4)
