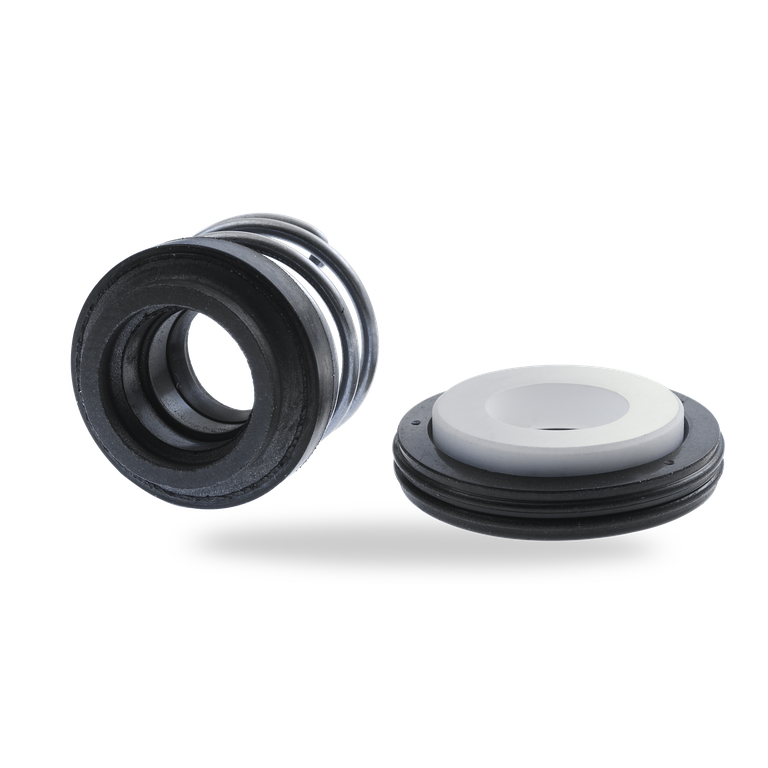

Механическое эластомерное уплотнение для насосов Eagle Burgmann EA100
| Диаметр вала | 8 … 20 мм (0.32" … 0.78") |
| Давление | 5 бар (73 PSI), вакуум до 0,1 бар (1,45 PSI) |
| Скорость скольжения | –20 °C … +100 °C (–4 °F … +212 °F) |
| Температура | 5 м/с (16 фут/с) |
| Осевое смещение | ±2,0 мм |
Преимущества EA100
Уплотнение EA100 специально предназначено для режимов с нагрузками в нижнем диапазоне; в данной области оно наилучшим образом зарекомендовало себя и пользуется наибольшим спросом. Оно просто в работе, монтаж не занимает много времени. Встроенная кольцевая пружина обеспечивает хорошее сцепление сильфона с валом и, как результат, превосходную герметизацию. Благодаря высокой подвижности сильфона по оси EA100 нечувствительно к смещениям вала. Возможны варианты уплотнения с тремя различными способами подсоединения к рабочему колесу: EA102 с поводком. EA103 без поводка. EA104 со специальным соединением с пружиной/рабочим колесом. Дополнительную информацию по EA103 и EA104 можно получить по запросу.
- Одинарное уплотнение
- Высокая гибкость благодаря собственному производству углеродных подвижных колец
- Три различных возможности подсоединения к рабочему колесу

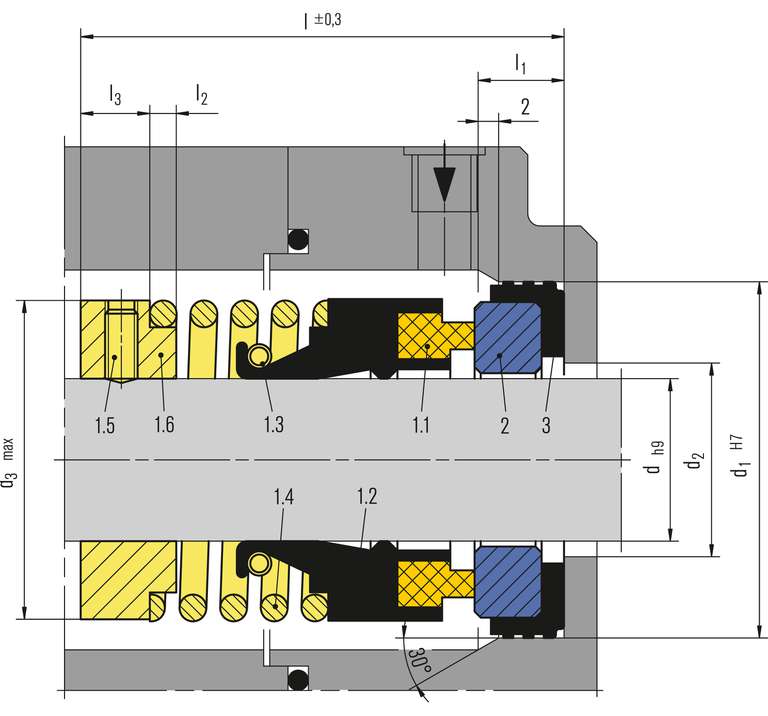

Описание элементов:
1.1. Подвижное кольцо
1.2. Сильфон
1.3. Кольцевая пружина
1.4. Пружина
1.5. Установочный винт
1.6. Поводок
2. Контркольцо
3. Г-образная манжета
Преимущества бренда
Материалы
- Подвижное кольцо: углеграфит, пропит. синт. смолой (В)
- Контркольцо: Окись алюминия (V)
- Эластомер: NBR (P)
- Металлические детали: сталь CrNi (F)
Размеры в мм
| d | d1 | d2 | d3 | l | l1 | l2 | l3 |
|---|---|---|---|---|---|---|---|
| 8 | 21 | 13 | 18.5 | 26 | 7 | 2 | 8 |
| 9 | 24 | 16 | 22.5 | 31 | 7 | 2 | 8 |
| 10 | 24 | 16 | 22.5 | 31 | 7 | 2 | 8 |
| 11 | 24 | 16 | 22.5 | 31 | 7 | 2 | 8 |
| 12 | 26 | 17 | 24.5 | 32 | 7 | 2 | 8 |
| 13 | 26 | 17 | 24.5 | 32 | 7 | 2 | 9 |
| 14 | 28 | 21 | 28.5 | 34 | 7 | 3 | 9 |
| 15 | 28 | 21 | 28.5 | 34 | 7 | 3 | 9 |
| 16 | 32 | 22 | 30.5 | 26 | 8 | 3 | 9 |
| 17 | 32 | 22 | 30.5 | 36 | 8 | 3 | 9 |
| 18 | 35 | 25 | 33.5 | 39 | 8 | 3 | 10 |
| 19 | 35 | 25 | 33.5 | 39 | 8 | 3 | 10 |
| 20 | 38 | 27 | 35.5 | 41 | 8 | 3 | 10 |
