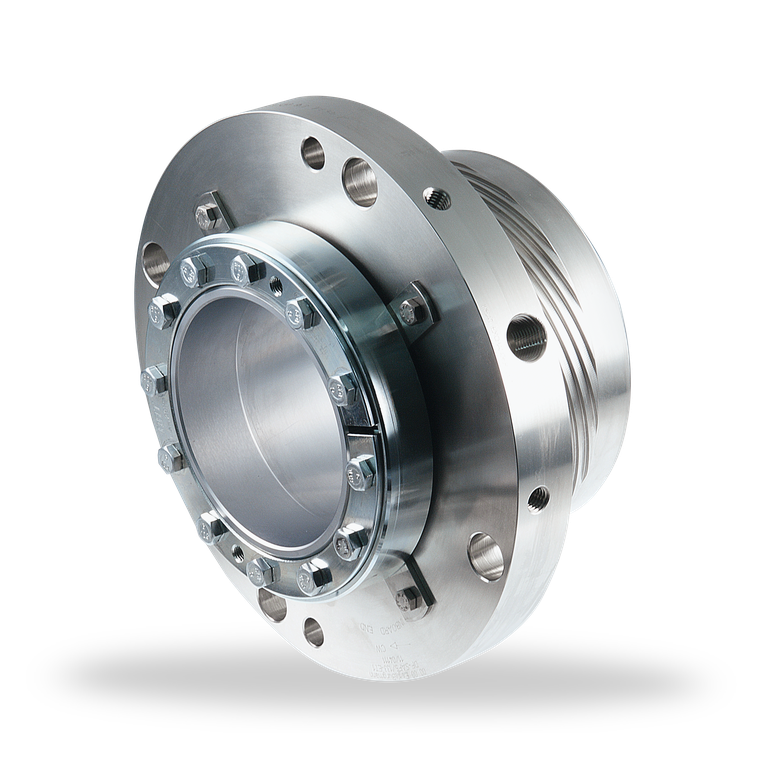

Торцевое уплотнение Eagle Burgmann SAF(V) / SAP(V)
| Диаметр вала | 120 … 250 мм (4,72" … 9,84") |
| Давление | 50 бар (725 PSI) |
| Скорость скольжения | 65 м/с (213 фут/с) |
| Температура | 300 °C (572 °F) |
| Осевое смещение | ±3 мм |
Преимущества SAF(V) / SAP(V)
Уплотнение с оптимизированными зонами деформации для высоких значений скорости скольжения и давления.
Экономическая эффективность благодаря стандартизированным внутренним деталям.
Высокая гибкость благодаря адаптации соединений к камере уплотнения насоса.
Оптимальный теплоотвод благодаря встроенному импеллеру, а также оптимизированная конструкция контркольца/подвижного кольца.
Нечувствительно к смещениям вала благодаря стационарной конструкции.
Простой и быстрый монтаж благодаря предварительной сборке узла.
Небольшое количество компонентов.

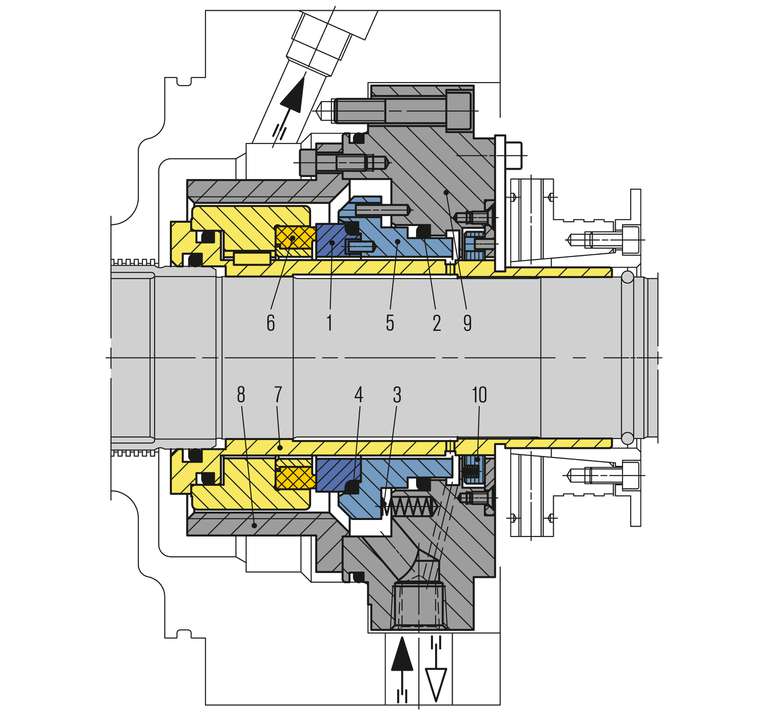

Описание элементов:
1. Подвижное кольцо
2, 4. Кольцо круглого сечения
3. Пружина
5. Подвижное кольцо träger
6. Контркольцо
7. Втулка вала
8. Обойма
9. Крышка
10. Дроссельное кольцо
Преимущества бренда
Материалы
- Подвижное кольцо: карбид кремния (Q), SiC-C-Si, углеграфит с пропиткой кремнием (Q3)
- Контркольцо: углеграфит, пропит. синт. смолой (B), SiC-C-Si углеграфит, пропит. кремнием (Q3)
- Вторичные уплотнения: EPDM (E), FFKM (K)
- Пружины: сталь CrNiMo (G)
- Металлические детали: сталь CrNiMo (G)
