Электрический дроссельный клапан Kaibo

Этот клапан применяется в металлургии, электроэнергетике, нефтяной и химической промышленности, а также в системах газоснабжения, водоснабжения и дренажа. Он также используется в трубопроводах для агрессивных сред, таких как горючие газы и воздушные среды.

Запрос стоимости и сроков Скачать опросный лист

Обзор Технические данные Вопросы Отзывы

Электрический дроссельный клапан с жестким уплотнением D943H, D943W: Надежность и высокая производительность

Электрический трехэксцентриковый многоступенчатый дисковый затвор с жестким уплотнением D943H и D943W предназначен для эффективного контроля потока в сложных промышленных условиях. Этот клапан применяется в металлургии, электроэнергетике, нефтяной и химической промышленности, а также в системах газоснабжения, водоснабжения и дренажа. Он также используется в трубопроводах для агрессивных сред, таких как горючие газы и воздушные среды.

Область применения:

Металлургия: используется для регулирования агрессивных рабочих сред и поддержания стабильности производственных процессов.
Электроэнергетика: подходит для применения в трубопроводах, передающих воду, пар и другие жидкости при высоких температурах.
Нефтяная и химическая промышленность: применяется для агрессивных жидкостей и газов, включая нефтепродукты, химикаты и растворители.
Газовая промышленность: используется для управления потоком природного газа и других горючих газов.
Системы водоснабжения и дренажа: применим для регулировки потока в системах с высокими требованиями к герметичности и долговечности.

Технические характеристики:

Стандарты проектирования и изготовления: GB / T 12238-2008
Стандарт длины конструкции: GB / T 12221-2005
Стандарт фланцевого соединения: GB / T 9113
Класс давления и температуры: GB / T 12224-2005
Стандарты испытаний: GB / T 13927-2008

Конструктивные особенности и преимущества:

Жесткое уплотнение с тремя эксцентриками: Клапан оснащен жестким уплотнением с тремя эксцентриками, что способствует минимальному износу седла клапана и диска. Функция уплотнения становится все плотнее по мере увеличения давления, что значительно повышает эффективность работы клапана.
Уплотнение из нержавеющей стали: Кольцо из нержавеющей стали сочетает преимущества как металлического уплотнения, так и гибкого уплотнения, что дает отличные уплотнительные характеристики при любых температурных условиях — как низких, так и высоких. Также, оно обладает высокой коррозионной стойкостью и долгим сроком службы.
Износостойкая уплотнительная поверхность: Уплотнительная поверхность диска изготовлена с использованием сварки твердого сплава на основе кобальта, что обеспечивает повышенную износостойкость и длительный срок эксплуатации устройства.
Крупноформатная рамная структура: Рамная структура пластины-бабочки обеспечивает высокую прочность и большую площадь потока, что снижает сопротивление потоку и способствует более эффективному использованию энергии.
Гибкость установки: В зависимости от потребностей пользователя, клапан может быть спроектирован с функцией двустороннего уплотнения, что обеспечивает большую универсальность в эксплуатации. Кроме того, клапан может быть установлен в любом направлении, что упрощает монтаж и экономит пространство.
Многопозиционный привод: Привод клапана может быть многопозиционным (например, поворот на 90° или 180°), что дает пользователю удобство при настройке и эксплуатации устройства.

Преимущества электрического дроссельного клапана D943H/D943W:

Высокая герметичность, которая сохраняется даже при экстремальных рабочих условиях.
Долговечность и минимальные требования к техническому обслуживанию благодаря использованию высококачественных материалов и инновационных технологий.
Удобство эксплуатации и установки благодаря многопозиционному приводу и гибким настройкам.

Электрический трехэксцентриковый многоступенчатый дисковый затвор с жестким уплотнением D943H и D943W — это надежное решение для предприятий, работающих в агрессивных средах, где требуется высокая эффективность, долговечность и надежность.

О компании Zhejiang Kaibo Valve Co., LTD

Компания Zhejiang Kaibo Valve Co., LTD – ведущий производитель запорной арматуры, специализирующийся на выпуске:

Американских и российских стандартных задвижек
Шаровых кранов
Обратных клапанов
Клапанов других типов

Технические характеристики продукции:

Размеры – от DN15 до DN1000 мм (1/2" – 40")
Давление – от 1,0 МПа до 42,0 МПа (150 – 2500 фунтов)
Температурный диапазон – от -196°C до +900°C
Материалы корпуса – углеродистая, легированная и нержавеющая сталь, сверхнизкоуглеродистая сталь, сплав 20 и другие материалы.

Применение в отраслях:

Нефтегазовая промышленность
Химическое производство
Металлургия
Судостроение
Энергетика
Авиационная промышленность
Строительство и ЖКХ

Наши ценности:

Zhejiang Kaibo Valve Co., LTD стремится предоставлять качественную продукцию и первоклассный сервис, ориентируясь на международные стандарты и потребности клиентов.

Преимущества бренда

Соответствие стандартам качества

Клапаны производятся в соответствии со стандартами API, ANSI, ГОСТ, размер от 1/2" до 40" (от DN15 до DN1000 мм), номинальное давление от 150 фунтов до 2500 фунтов (от 1,0 МПа до 42 МПа), рабочая температура от 19 ℃ до 900 ℃. Материалы корпуса клапанов, включая специальные виды стали и сплавов, изготавливаются в соответствии с конкретными требованиями заказчика. Вся продукция соответствует необходимым промышленным требованиям, металлургической промышленности, промышленности по защите окружающей среды, электроэнергетической промышленности, авиационной промышленности, морской промышленности и т. д.

Профессиональная команда инженеров

Чтобы предоставлять высококачественные и первоклассные услуги широкому кругу клиентов, Zhejiang Kaibo Valve Co., LTD объединила группу высококвалифицированных профессиональных техников и инженеров.

Гарантия надежности каждого изделия в использовании

Компания тщательно внедряет стандартизацию, унификацию и процессуальное управление, имеет здоровую и эффективную систему управления качеством; вся продукция производится в соответствии с Национальной лицензией на производство специального оборудования. Kaibo Valve постоянно совершенствует свои технологии, внедряя передовые материалы и инженерные решения. Это позволяет создавать клапаны, отвечающие самым высоким требованиям надежности и эффективности.

Основные эксплуатационные характеристики

Номинальный диаметр	DN (мм)	50-4000
Номинальное давление	PN (МПа)	1.0	1.6	2.5
испытательное давление	Испытание на прочность	1.5	2.4	3.75
	Тест на герметичность	1.1	1.76	2.75
	Испытание на герметичность	0,6	0,6	0,6

Детали продукта, материалы

Модель		Д943Н-16	Д943В-16П	Д943В-16Р
Рабочее давление (МПа)		1.6
Применимая температура (℃)		≤425	≤200
Подходящие носители		Вода, масло или неагрессивные среды	Азотнокислая среда	Уксуснокислая среда
материал	Корпус, диск	ВКБ	CF8/304	CF3M/316L
	Шток клапана	2Cr13	304	316L
	Уплотнительная поверхность корпуса	Покрытие507	－	－
	Уплотнительная поверхность типа «бабочка»	304＋Гибкий графит	304+ПТФЭ	304+ПТФЭ
	наполнитель	Гибкий графит	ПТФЭ	ПТФЭ

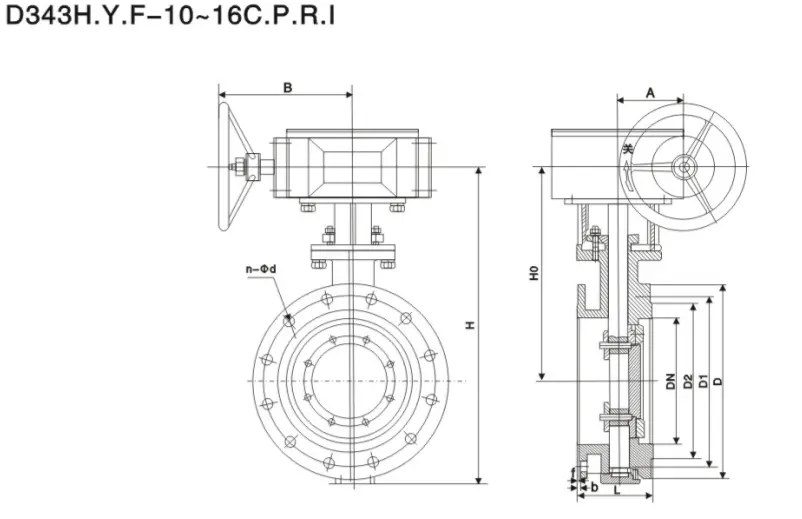

Основная форма и размер соединения

ПН	ДН	Л	Д	Д1	Д2	Зд	б	ф	ЧАС	Н0
1.0	50	108	165	125	99	4-18	20	2	170	130
1.0	65	112	185	145	118	4-18	20	2	170	145
1.0	80	114	200	160	132	8-18	20	2	230	152
1.0	100	127	220	180	156	8-18	22	2	320	192
1.0	125	140	250	210	184	8-18	22	2	345	200
1.0	150	140	285	240	211	8-22	24	2	385	230
1.0	200	152	340	295	266	8-22	24	2	471	297
1.0	250	165	405	355	319	12-22	26	2	533	327
1.0	300	178	445	400	370	12-22	26	2	606	364
1.0	350	190	505	460	429	16-22	26	2	694	404
1.0	400	216	565	515	480	16-26	26	2	757	444
1.0	450	222	615	565	530	20-26	28	2	814	472
1.0	500	229	670	620	582	20-26	28	2	902	522
1.0	600	267	780	725	682	20-30	34	2	1048	590
1.0	700	292	895	840	794	24-30	34	5	1277	810
1.0	800	318	1015	950	901	24-33	36	5	1385	844
1.0	900	330	1115	1050	1001	28-33	38	5	1490	890
1.0	1000	410	1230	1160	1112	28-36	38	5	1620	950
1.6	50	108	165	125	99	4-18	20	2	170	130
1.6	65	112	185	145	118	4-18	20	2	170	145
1.6	80	114	200	160	132	8-18	20	2	230	152
1.6	100	127	220	180	156	8-18	22	2	320	192
1.6	125	140	250	210	184	8-18	22	2	345	200
1.6	150	140	285	240	211	8-22	24	2	385	230
1.6	200	152	340	295	266	12-22	24	2	471	297
1.6	250	165	405	355	319	12-26	26	2	533	327
1.6	300	178	460	410	370	12-26	28	2	606	364
1.6	350	190	520	470	429	16-26	30	2	694	404
1.6	400	216	580	525	480	16-30	32	2	757	444
1.6	450	222	640	585	548	20-30	40	2	814	472
1.6	500	229	715	650	609	20-33	44	2	902	522
1.6	600	267	840	770	720	20-36	54	2	1048	590
1.6	700	292	910	840	794	24-36	40	5	1277	810
1.6	800	318	1025	950	901	24-39	42	5	1385	844
1.6	900	330	1125	1050	1001	28-39	44	5	1490	890
1.6	1000	410	1225	1170	1112	28-42	46	5	1620	950
2.5	50	108	165	125	99	4-18	20	2	170	130
2.5	65	112	185	145	118	8-18	22	2	265	210
2.5	80	114	200	160	132	8-18	24	2	310	233
2.5	100	127	235	190	156	8-22	24	2	343	242
2.5	125	140	270	220	184	8-26	26	2	385	254
2.5	150	140	300	250	211	8-26	28	2	445	580
2.5	200	152	360	310	274	12-26	30	2	510	297
2.5	250	165	425	370	330	12-30	32	2	569	339
2.5	300	178	485	430	389	16-30	34	2	653	375
2.5	350	190	555	490	448	16-33	38	2	730	420
2.5	400	216	620	550	503	16-36	40	2	810	463
2.5	450	222	670	600	548	20-36	46	2	850	495
2.5	500	229	730	660	609	20-36	48	2	940	566
2.5	600	267	845	770	720	20-39	58	2	1150	630
2.5	700	292	960	875	820	24-42	58	5	1195	727
2.5	800	318	1085	990	609	24-36	58	5	1268	810
