Циклошлюзы EBRO Armaturen
| Номинальный диаметр: | Ду 50 - Ду 600 |
| Диапазон температур: | от 0°С до +55°С |

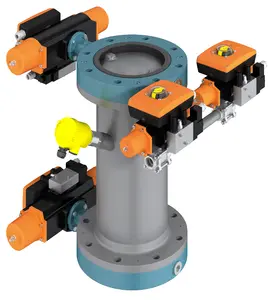

Циклошлюзы EBRO Armaturen
Надёжная блокировка потока порошков и гранулята
Циклошлюз (rotary lock) — это «промежуточный затвор», который дозированно пропускает сыпучие продукты из зоны высокого давления в область более низкого давления, сохраняя герметичность системы. Шлюзовые затворы EBRO Armaturen серии LockMaster проектируются как комплексное решение: устройство дозирования, понимающее требования современной индустрии 4.0, и элемент процессной безопасности, предотвращающий неконтролируемые выбросы продукта и попадание окружающего воздуха в технологическую линию.
Ключевые сферы применения
| Отрасль | Типовая задача | Результат использования шлюза EBRO |
|---|---|---|
| Пищевая (мука, какао, специи) | Точная загрузка смесителей и экструдеров | Безопасный санитарный просып, минимальная аэрированность |
| Химическая | Дозирование пигментов, ПВХ, реагентов | Исключение «пылевого факела», защита персонала |
| Строительные материалы | Выгрузка цемента из силосов | Постоянный поток, отсутствие уплотнений бетонитом |
| Энергетика/биотопливо | Подача биомассы, зольный шлам | Рабочий диапазон до 10 бар, стойкость к абразиву |
| Фармацевтика | Передача API‑порошков из биг‑бэгов | Валидируемая герметичность, CIP‑френдли конструкция |
Технические характеристики
| Параметр | Значение |
|---|---|
| Номинальный диаметр, DN | 50 – 600 мм (специальные исполн. до DN 800 по запросу) |
| Температурный режим продукта | 0 … +55 °C (опция: +90 °C) |
| Температура окружающей среды | –20 … +70 °C |
| Рабочее/перепадное давление | 0 … 10 бар (газо‑ и пылевзрывобезопасное исполнение ATEX Zone 21/22) |
| Присоединительные фланцы | PN 6 / 10 / 16, ANSI 150, спец. квадратные патрубки под фильтр‑бункеры |
| Материал корпуса | Литая углеродистая сталь или нерж. сталь 1.4308 / 1.4408; усиленное эпоксидное покрытие 250 µм |
| Ротор | 6‑ или 8‑лопастной, нерж. сталь, опционально полимер‑лайнер для липких продуктов |
| Объём камеры | Расчёт под задачу клиента (от 1,2 л до >120 л) |
| Привод | Электромотор 230 В / 400 В, 0,18 – 4 кВт, обороты 30 – 100 мин⁻¹; взрывозащищённый Ex d / Ex e |
| Пневмосистема | Управляющий воздух 6 бар, фильтр 5 µм, расход ≤ 20 Nl/цикл |
| Система управления | Сенсорная панель 4'' HMI (IP65), Modbus RTU / ProfiNet / EtherCAT |
| Опции | - Ножевой отсекатель продукта- Система проскока N₂ для инертизации- CIP/SIP патрубки Ø25 мм- Датчики положения лопаток- Двухконтурное азотное уплотнение вала |
Конструктивные особенности:
-
Втулочно‑пальцевые уплотнения ротора
— быстросменные, позволяют за 15 мин провести ревизию без демонтажа шлюза с линии. -
Цельнофрезерованный корпус с полированной камерой
— шероховатость ≤ Ra 0,8 µм исключает налипание и перекрестное загрязнение. -
Интеллектуальная защита от перегрузки
— датчик крутящего момента отключает привод при «зажевывании» постороннего предмета. -
Предварительный прогрев/охлаждение
— рубашка теплообменника (опция) поддерживает стабильную температуру сырья перед подачей в экструдер или гранулятор.
Преимущества для вашего производства:
-
Точная дозировка: ±1 % по массе при линейном или импульсном режиме работы.
-
Минимальное пылеобразование: герметичные торцевые уплотнения и оптимальный зазор 0,25 мм предотвращают выброс частиц.
-
Гибкая интеграция: фланцы и исполнительные механизмы адаптируются под существующую SCADA‑систему без сложных переходников.
-
Сокращение простоев: модульный ротор снимается вертикально, что уменьшает время техобслуживания на 40 %.
-
Безопасность персонала: соответствие директивам CE, Machinery Directive и, при необходимости, ATEX 2014/34/EU (II 2 D/G c T ≤ 135 °C).
Как заказать:
-
Оставьте заявку — укажите требуемую производительность, параметры продукта, давление и температуру.
-
Инженер ZOLT свяжется с вами, подготовит 3D‑модель устройства и расчёт производительности.
-
Получите коммерческое предложение с подбором привода, опциями и сроками изготовления.
Почему ZOLT?
-
Собственный сервис‑центр: регламентное ТО, гарантийный и постгарантийный ремонт.
-
Склад комплектующих в РФ — сокращаем срок поставки роторов, манжет и датчиков до 3‑5 дней.
-
Инжиниринг под ключ: расчёт пневмотранспортных линий, разработка КД, шеф‑монтаж и обучение персонала.
Получите предложение уже сегодня!
Заполните форму обратной связи, и наши специалисты подберут оптимальный циклошлюз EBRO под задачи вашего предприятия.
ZOLT — уверенность в каждом цикле.
