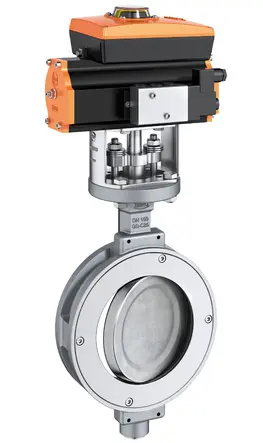

Высокопроизводительный межфланцевый клапан EBRO Armaturen модель H 111
| Номинальный диаметр: | DN 50 - DN 1200 |
| Диапазон температур: | от –60°C до +600°C (в зависимости от рабочего давления) |
| Максимальное рабочее давление: | 16 бар |
Высокопроизводительный дисковый затвор EBRO Armaturen H 111
Для экстремальных температур – 60 … +600 °C и давлений до PN 40 / Class 150
H 111 — это «рабочая лошадка» линейки EBRO, разработанная специально для сложных технологических процессов энергетики, нефтегазовой, металлургической, целлюлозно‑бумажной и химической промышленности. Усиленная двойная‑эксцентриковая конструкция и широкий выбор уплотнительных систем (R‑PTFE или Inconel 625) гарантируют нулевую утечку при циклических перепадах давления и температуры.
10 причин выбрать H 111:
-
Два стандарта «face‑to‑face»
Поставляется по EN 558‑20 (короткая) или EN 558‑25 (длинная) — легко замещает заслонки других брендов без переделки трубопровода. -
Универсальные присоединения
EN 1092 (PN 10 … 40) и ASME B16.5/Class 150 — одна модель покрывает европейские и американские стандарты. -
Модульная герметизация
-
R‑PTFE Fire‑Safe — упругий PTFE‑седельник с графитовым бэкапом: класс утечки A.
-
Metal‑to‑Metal Inconel 625 / Stellite — для абразивных и высокотемпературных сред, класс утечки B.
-
-
Двойной эксцентрик
Диск покидает седло уже на 2–3° хода → минимальный износ, более 100 000 циклов без перенастройки. -
Расчёт на вакуум и избыточное давление
ΔР до 40 бар и абсолютный вакуум 50 мбар — один клапан для компрессорных линий и вакуум‑сушилок. -
Температурный коридор –60 … +600 °C
Низколегированная сталь или нержавеющая 1.4408, опционально A216 WCB, P91, SuperDuplex. -
Антикоррозионное покрытие
Флюидизирующая эпоксидная смола 250 µm или HVOF‑карбид‑вольфрама для агрессивных газов. -
Полная автоматизация
Фланец ISO 5211 позволяет установить пневматический, электрический или электромеханический привод без переходных плит. -
Экономия энергии
Гидродинамический профиль диска снижает коэффициент ζ → меньшие потери напора, ниже мощность насосов. -
Сертификация и безопасность
PED 2014/68/EU, ATEX II 2G c T3, API 609 Category B, Fire‑Safe API 607, протокол испытаний EN 12266.
Технические параметры
| Характеристика | Значение |
|---|---|
| DN | 50 … 1200 мм (металлическое седло — до DN 800 / PN 16) |
| PN / Class | PN 10/16/25/40 · ASME Class 150 |
| Материал корпуса | 1.0619 (A216 WCB), 1.4408 (CF8M), P265GH, WB36 и др. |
| Диск | AISI 316, Duplex 2205, SuperDuplex, Inconel 625 |
| Вал | 17‑4PH или AISI 431, закалён до >32 HRC |
| Уплотнение | R‑PTFE + Графит · Inconel 625 / Stellite 6 |
| Температура | –60 … +600 °C |
| Крутящий момент | от 65 Н·м (DN 50) до 49 000 Н·м (DN 1200) |
| Тест герметичности | EN 12266 A (PTFE) / EN 12266 B (Metal Seat) |
| Коэффициент Kvs | до 500 000 м³/ч (DN 1200) |
Типовые отрасли и процессы:
-
Паровые коллекторы, HRSG‑котлы, блочные тепловые сети
-
Системы горячего масла / термального масла до 300 °C
-
Газовые турбины: воздух низкого давления и e‑Fuel смеси
-
Сухие газы, хлор, SO₂, сжатый воздух, инертные среды
-
Пульпа, чёрный щёлок, битумные эмульсии, расплавленные соли
Опциональные исполнения
| Опция | Описание |
|---|---|
| Cryo‑Seal | PTFE + Витон бак‑уплотнение для –196 °C (криогеника). |
| SteamGuard | Металл‑металл + графит до +600 °C, Fire‑Safe. |
| Desert‑Coat | 450 µm полиуретан для пыли и соли, RAL 2004. |
| Smart‑Pack | Встроенный блок позиционирования + датчик вибрации/температуры (IIoT). |
Как получить предложение:
-
Заполните форму на сайте или просто напишите: DN, PN, температура, среда, тип привода.
-
В течение 1 рабочего часа инженер ZOLT свяжется с вами и уточнит детали.
-
Получите оптимальный расчёт, 3‑D модель в STEP и коммерческое предложение с гарантированным сроком поставки от 4 недель.
ZOLT & EBRO Armaturen — делаем сложные процессы простыми и надёжными.
