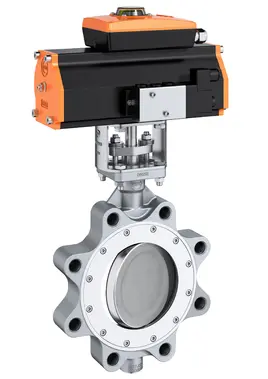

Высокопроизводительный межфланцевый клапан EBRO Armaturen модель H 114
| Номинальный диаметр: | DN 50 - DN 1200 Металлически до DN 800 макс. PN 16 |
| Диапазон температур: | от –60°C до +600°C (в зависимости от рабочего давления) |
| Максимальное рабочее давление: | 16 бар |
Высокопроизводительный фланцевый клапан EBRO Armaturen H 114
Для промышленных систем с повышенным давлением и температурой
Модель H 114 — это фланцевый дисковый затвор промышленного класса, входящий в серию высокопроизводительных клапанов HP (High Performance) от немецкого производителя EBRO Armaturen. Он разработан специально для эксплуатации в условиях высоких температур, перепадов давления и агрессивных сред. Идеален для теплоэнергетики, нефте- и газопереработки, химической, металлургической и целлюлозно-бумажной промышленности.
Модель H 114 сочетает в себе:
- Двойную эксцентриковую конструкцию
- Металлическое или R-PTFE уплотнение
- Расширенный температурный диапазон
- Высокую степень герметичности
- Соответствие мировым стандартам (EN, ISO, ASME, API)
Технические характеристики
| Параметр | Значение |
|---|---|
| Номинальный диаметр (DN): | 50–1200 мм |
| Фланцевое соединение: | EN 1092 PN 10/16/25/40 (до DN 150)EN 1092 PN 10/16/25 (DN 200–1200)ASME Class 150AS 4087 PN 16/21 |
| Тип присоединения: | Фланцевый |
| Конструкция фланцев: | EN 1092 Форма A/B · ASME RF, FF |
| Стандарты по длине: | EN 558 Серия 20 / опц. Серия 25ISO 5752 Серия 20 · API 609 Табл. 1 |
| Макс. давление: | до PN 40 (в зависимости от исполнения) |
| Материалы корпуса: | Сталь литая, нерж. сталь 1.4408, WCB, Duplex и др. |
| Тип герметизации: | R-PTFE (утечка A) / Inconel 625 (утечка B, ISO 5208 Cat.3) |
| Температурный диапазон: | от –60 °C до +600 °C |
| Приводной фланец: | EN ISO 5211 (под установку всех типов приводов) |
| Маркировка: | РУ 19 |
| Испытания: | EN 12266 · Fire-Safe по API 607 (опция) |
Преимущества клапана EBRO H 114:
-
Фланцевое исполнение — максимально прочная фиксация на трубопроводе, исключает сдвиг при импульсных нагрузках.
-
Универсальность конструкции — возможность использования на жидких и газообразных средах, включая перегретый пар, флюиды, воздух, газы.
-
Широкий выбор материалов — возможна поставка с корпусом из углеродистой стали, нержавеющей стали, SuperDuplex, а также диском из сплавов Inconel, Hastelloy.
-
Уплотнение Fire-Safe — надежная герметичность при аварийных температурах (до +600 °C).
-
Экономия энергии — минимальное сопротивление потоку благодаря обтекаемой форме диска и оптимизированной геометрии седла.
-
Полная совместимость с автоматикой — может комплектоваться пневмо-, электро- или гидроприводами с обратной связью, позиционерами и управляющей арматурой.
Области применения:
-
ТЭС, АЭС, котельные, установки с перегретым паром
-
Газо- и нефтепроводы высокого давления
-
Химические установки (в том числе агрессивные среды)
-
Металлургические агрегаты и системы охлаждения
-
Технологические линии в бумажной промышленности
-
Установки рекуперации тепла и сжигания отходов
Индивидуальная комплектация и сопровождение
Мы предлагаем не только серийную продукцию, но и индивидуальные инженерные решения, точно соответствующие вашим условиям эксплуатации. Специалисты компании ZOLT подберут для вас оптимальную конфигурацию:
- Размер и давление
- Тип уплотнения
- Материалы корпуса/диска
- Необходимую сертификацию (ATEX, API, PED и др.)
Как получить коммерческое предложение?
-
Отправьте запрос через форму на сайте или по почте — укажите DN, PN, температуру, рабочую среду и тип привода.
-
Наш технический консультант свяжется с вами в течение 1 рабочего часа.
Вы получите:
- Индивидуальное ТКП
- 3D-модель в формате STEP
- Срок поставки от 4 недель
- Гарантию до 5 лет
Обратившись в компанию ZOLT, вы получаете официальную продукцию EBRO Armaturen по выгодной цене, с полным техническим сопровождением и поддержкой на всех этапах — от выбора до монтажа и ввода в эксплуатацию.
