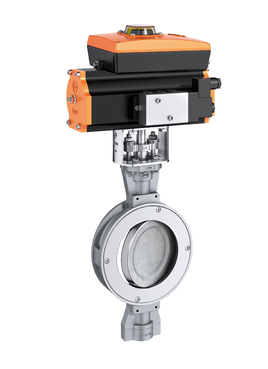

Высокопроизводительный межфланцевый клапан EBRO Armaturen модель HP 111-E
| Номинальный диаметр: | DN 50 - DN 200 (Другие размеры по запросу) |
| Диапазон температур: | -10°С до +450°С |
Высокопроизводительный межфланцевый клапан EBRO Armaturen HP 111-E
Компактность, надежность и производительность под давлением ANSI Class 150
Модель HP 111-E от EBRO Armaturen — это высокопроизводительный дисковый затвор с межфланцевым соединением, предназначенный для эксплуатации в системах с повышенными температурными и нагрузочными характеристиками. Конструкция с двухкомпонентным валом обеспечивает оптимальную прочность, снижает износ и повышает надежность работы в тяжёлых условиях. Идеальное решение для промышленных объектов, где требуются компактные, но мощные клапаны с повышенной стойкостью.
Описание и назначение
EBRO HP 111-E сочетает прочность, герметичность и точность регулировки. Он предназначен для управления потоками пара, газа, агрессивных жидкостей, нефтепродуктов и прочих технологических сред в условиях среднего и высокого давления. Благодаря своей прочной конструкции и универсальной присоединительной геометрии, клапан идеально подходит для модернизации существующих трубопроводных систем под стандарты ANSI и EN.
Технические характеристики
| Параметр | Значение |
|---|---|
| Номинальный диаметр (DN): | от DN 50 до DN 200 (другие размеры — под заказ) |
| Стандарты по длине (лицом к лицу): | EN 558 Серия 20 · ISO 5752 Серия 20 · API 609 Табл. 1 |
| Стандарты размещения фланцев: | EN 1092 PN 10/16 · ASME Class 150 · AS 4087 PN 16/21 |
| Тип присоединения: | Межфланцевое |
| Поверхность фланцев: | EN 1092 Форма A/B · ASME RF/FF |
| Приводной фланец: | EN ISO 5211 (универсальный стандарт под все типы приводов) |
| Испытания герметичности: | Седло R-PTFE: EN 12266 (утечка A) Седло из Inconel: EN 12266 (утечка B), ISO 5208 Категория 3 |
| Рабочее давление/температура: | ANSI Class 150 · от –10 °C до +450 °C |
| Материалы корпуса и диска: | Углеродистая сталь, нержавеющая сталь, сплавы на основе никеля (опционально) |
| Конструкция штока: | Двухкомпонентный вал для равномерной передачи крутящего момента и увеличенного срока службы |
| Маркировка: | РУ 19 |
Преимущества и ключевые особенности:
-
Компактная и прочная конструкция, способная выдерживать высокие температуры и давление в условиях ограниченного монтажного пространства.
-
Оптимальная герметичность для критически важных систем: седло из R-PTFE и Inconel обеспечивает надежную работу в средах с агрессивными характеристиками.
-
Двойной вал (двухкомпонентная конструкция) — повышенная механическая стабильность и устойчивость к деформации.
-
Простой монтаж благодаря межфланцевому соединению, соответствующему международным стандартам.
-
Возможность полной автоматизации — поддержка любых типов приводов (электрические, пневматические, гидравлические), интеграция с системами управления.
Где применяется HP 111-E?
-
Паровые и термомасляные системы
-
Технологические установки в химической промышленности
-
Нефтеперерабатывающие предприятия
-
Теплоэнергетика и теплообменные станции
-
Очистка сточных вод и утилизация
-
Системы подачи воздуха, газа, нефтепродуктов
-
Морская и судовая арматура
Индивидуальная конфигурация — под вашу задачу
Компания ZOLT предлагает:
-
Подбор клапанов под точные параметры среды и давления
-
Модификацию под ATEX, PED, API 607 (огнестойкость)
-
Комплектацию с совместимыми приводами EBRO
-
Поставку с сопроводительными документами и 3D-моделями для проектирования
