Высокопроизводительный межфланцевый клапан EBRO Armaturen модель HP 112
| Номинальный диаметр: | Ду 80 - Ду 600 |
| Диапазон температур: | -60°C до +600°C (более высокие температуры по запросу) |
| Максимальное рабочее давление | ≤ Ду 150, 40 бар > Ду 150, 25 бар |

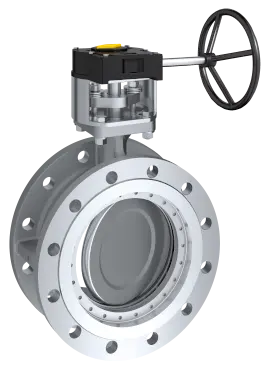

Высокопроизводительный поворотный затвор EBRO Armaturen HP 112
Двухэксцентриковый фланцевый клапан для экстремальных режимов давления и температуры
HP 112 — это «рабочая лошадка» линейки High‑Performance от EBRO. Двойная эксцентриситет (“Double‑Offset”) гарантирует минимальный износ седла и диска, а значит — многолетнюю герметичность даже при частых циклах и резких перепадах температур.
Техническое резюме
| Параметр | Значение |
|---|---|
| DN | 80 – 600 мм |
| Face‑to‑Face | EN 558 серия 13 (другие стандарты — по запросу) |
| Фланцы | EN 1092 PN 10 / 16 / 25 / 40 ASME B16.5 Class 150 / Class 300 AS 4087 PN 16 / 21 |
| Поверхность присоединения | EN 1092 Type A/B, ASME RF/FF |
| Материал седла | R‑PTFE (класс A, утечка 0) или Inconel (класс B) |
| Температурный диапазон | –60 … +600 °C (выше — индивидуально) |
| Макс. давление | DN ≤ 150 мм – 40 бар DN > 150 мм – 25 бар |
| Маркировка | EN 19 |
| Стандарты испытаний | EN 12266, ISO 5208 Cat. 3 |
Главное преимущество двухэксцентриковой схемы
-
Смещение оси вала от центра корпуса.
-
Дополнительное смещение оси диска.
Благодаря этому диск выходит из седла без трения, а при закрытии «вклинивается» под углом, создавая повышенную контактную нагрузку и необратимую герметизацию.
Ключевые особенности:
-
Универсальность присоединений – единый корпус под европейские и американские фланцы.
-
Два типа седел
-
R‑PTFE – нулевая утечка, химически нейтрален.
-
Inconel – металл‑по‑металлу для абразивных и высокотемпературных сред.
-
-
Полная двусторонняя герметичность – отсутствие ограничений по направлению потока.
-
Низкий крутящий момент – экономия на приводе.
-
Опциональный огнезащитный пакет – соответствие API 607 / ISO 10497.
-
ISO 5211 верхняя платформа – быстрая установка любых приводов (электро, пневмо, гидро).
Где HP 112 раскрывает потенциал:
-
Паровые и конденсатные линии ТЭЦ, когенерационных и утилизаторных установок.
-
Нефтехимический крекинг: пропилен/этилен, горячие масляные контуры.
-
Высокотемпературные газовые среде–воздушные подогреватели, инертные газы.
-
Системы перегретой воды и теплопередающих масел.
-
Судовые энергетические установки, SCR‑узлы очистки выхлопа.
Комплекс услуги ZOLT:
-
Тепло‑ и гидравлический расчёт под конкретный режим.
-
Выбор оптимального седла (R‑PTFE или Inconel) и материала диска.
-
Подбор привода с учётом взрывозащиты (ATEX), SIL или морских регистров.
-
Складская программа DN 80‑300 / PN 25 – отгрузка «день‑в‑день».
-
Шеф‑монтаж и обучение персонала на площадке.
Сделайте шаг к безупречной надёжности
Свяжитесь с нами прямо сейчас — и получите персональное КП в течение 120 минут.
EBRO HP 112 вместе с ZOLT — это гарантированный контроль рабочей среды там, где ошибка недопустима.
