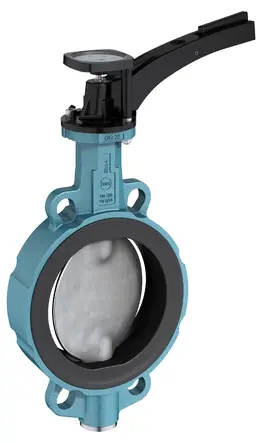

Wafer‑клапан со встроенным термометром EBRO Armaturen модель Z 011-A therm
| Номинальный диаметр: | DN 20 – DN 200 (доступно только с ручным рычагом) |
| Диапазон температур: | -20°C до +130°C (в зависимости от давления, материала и среды) |
| Максимальное рабочее давление: | до 16 бар |
Wafer‑клапан EBRO Z 011‑A therm
― управляем, измеряем, экономим
1. Что делает серию therm уникальной?
Z 011‑A therm — первый в линейке EBRO Armaturen затвор с интегрированным биметаллическим термометром, позволяющим:
-
Непрерывно контролировать температуру продукта прямо в сечении потока без дополнительных штуцеров.
-
Свести к нулю риск утечек через отдельные гильзы и датчики.
-
Сэкономить место и монтажное время: клапан + термометр = одна деталь вместо двух.
2. Технический паспорт
| Параметр | Значение |
|---|---|
| Диаметры | DN 20 – DN 200 (поставляется с ручным рычагом) |
| Строительная длина | EN 558 / ISO 5752, серия 20 • API 609 table 1 |
| Присоединение | Wafer для фланцев EN 1092 PN 6/10/16 и ASME 150 |
| Поверхность фланцев | EN 1092 Form A/B • ASME RF / FF |
| ISO‑фланец под привод | EN ISO 5211 – готов под редуктор или электропривод |
| Герметичность | EN 12266 ‑ Leakage Rate A • ISO 5208 Cat. 3 |
| Температура среды | –20 °C … +130 °C* |
| Макс. давление | 16 бар |
| Маркировка PN | «Ру 19» на корпусе |
| * Пределы зависят от резины седла и рабочей среды |
3. Материаловедение
-
Корпус: высокопрочный чугун GGG‑40 или сталь WCB (по запросу).
-
Диск: нерж. сталь 1.4408 / полиамид‑покрытие / Al‑Br для морской воды.
-
Седло: EPDM (универсальная вода/воздух), NBR (масла), FKM (ароматич. углеводороды).
-
Вал: нерж. сталь 17‑4 PH с шпоночным пазом под ISO 5211.
-
Термометр: класс 2, шкала 0…160 °C, калибровочный винт снаружи.
4. Преимущества на практике
| Проблема без therm | Решение Z 011‑A therm |
|---|---|
| Нужно врезать штуцер ➜ слабое место | Термо‑зонд влит в корпус, сварка/резьба не требуются |
| Два закупочных кода (клапан + датчик) | Один артикул, одна поставка, упрощённый склад |
| Потеря давления из‑за выступающего термокармана | Плоский щуп термометра не нарушает поток |
| Нет визуальной индикации на месте | Шкала читается с 360°, рычаг и указатель рядом |
5. Сценарии применения
-
Компактные тепловые узлы, где важен каждый сантиметр.
-
Системы CIP/SIP в пищевой промышленности: контроль 85…95 °C прямо в линии.
-
Сети холодоснабжения – контроль ∆T гликоля при –10 °C.
-
Контур охлаждения пресс‑форм в литьевых машинах.
-
Испытательные стенды – быстрое считывание температуры без приборных панелей.
6. Индивидуализация под ваш процесс
EBRO Drive, собственное подразделение автоматизации, за считанные дни доукомплектует Z 011‑A therm:
-
редукторным коробом с фиксацией;
-
пневмоактуатором AT – с NAMUR‑позиционером;
-
электроприводом E‑Dact (Modbus / Profibus / 4‑20 мА);
-
индуктивными датчиками «клапан открыт/закрыт».
Все узлы рассчитаны на пониженный пусковой момент благодаря оптимальному профилю диска и эластомерному седлу.
Готовы подключить «два‑в‑одном»?
-
Задайте диаметр, среду, давление и температурный диапазон.
-
Наш инженер подберёт нужный материал седла и отправит расчёт стоимости за 15 минут.
-
Получите клапан‑термометр «под ключ» – настройка, паспорт и гарантия 12 месяцев.
Оставьте заявку – и убедитесь, что EBRO Z 011‑A therm сэкономит место, время и деньги уже на этапе монтажа.
EBRO therm‑Series ― когда контроль температуры должен быть таким же простым, как поворот рычага.
