Клапаны предохранительные среднеподъемные АСТА серии П223

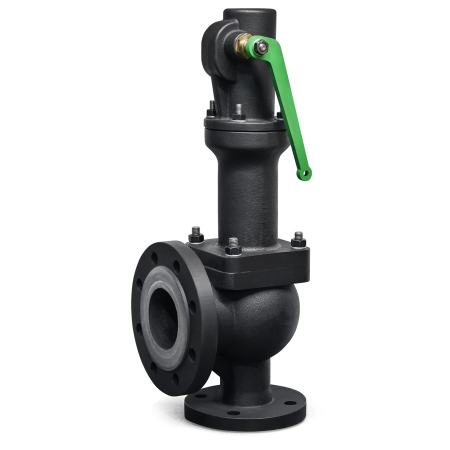

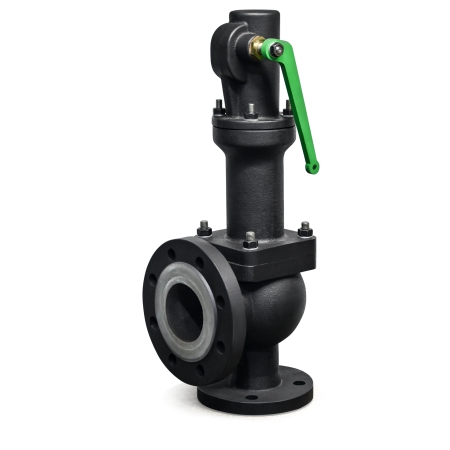

Предохранительный клапан АСТА серии П223 – сбросной полноподъёмный пружинный угловой клапан

Запрос стоимости и сроков Скачать опросный лист

DN	20-200
PN	40 x 16 бар
t max°	200°С мягкое уплотнение седла /350 °С «металл-металл»
Материал корпуса	высокопрочный чугун ВЧ40
Присоединение	фланцевое

Обзор Технические данные Брошюры и каталоги Вопросы Отзывы

Клапаны предохранительные среднеподъемные АСТА серии П223

Предохранительный клапан АСТА модели П223 представляет собой угловой клапан с пружинным механизмом, который полностью поднимается. Его основное применение – это работа с сжимаемыми средами, такими как пары и газы, а также с перегретыми жидкостями. Особенность конструкции заключается в том, что выходной патрубок имеет два типоразмера больше, чем входной, что способствует высокой пропускной способности.

Это учитывает расширение сжимаемых сред и кипение жидкостей при внезапном падении давления. При достижении давления срабатывания, клапан начинает открываться, а при дальнейшем увеличении давления он быстро переходит на полный ход, что обеспечивает мгновенный сброс максимального объёма среды.

Особенности конструкции:

Сбросной принцип действия
Закрытый колпак
Негазоплотное исполнение
Высокая пропускная способность
Расширенный DN выходного патрубка
Принудительный подрыв рычагом
Ремонтопригодная конструкция
Мягкое уплотнение седла или «металл-металл»

Преимущества бренда

Комплексные решения для пароконденсатных систем

НПО АСТА разрабатывает и производит регулирующую специальную трубопроводную арматуру, в том числе оборудование для пароконденсатных систем. Предприятие выпускает более 50 видов продукции: регулирующие клапаны с пневмо- и электроприводами, регуляторы давления, конденсатоотводчики, предохранительные клапаны, сепараторы пара, вентили и другую продукцию.

Экономичное и надежное оборудование

Основным приоритетом завода является разработка и внедрение востребованной на российском рынке продукции с применением качественных конструкторских решений с максимальной степенью локализации. Продукция НПО АСТА изготавливается в России из высококачественных российских материалов и комплектующих.

Более 12 лет собственного производства

НПО АСТА входит в состав Группы компаний Астима и является производственным подразделением холдинга. Группа компаний Астима была основана в 2011 году. С начала основания компания была нацелена на создание собственного производства.

Технические характеристики

Номинальный диаметр DN	20 - 200
Номинальное давление PN	40 x 16
Минимальная температура рабочей среды	-30 ̊C
Максимальная температура рабочей среды	+350 ̊С (уплотнение седла «металл - металл») +200 ̊C (уплотнение PTFE)
Рабочая среда	Пар, воздух, вода и др. среды, нейтральные к материалам клапана
Давление настройки, Рн	0,5-40 бар
Давление полного открытия, Рпо	+15% от Рн
Давление полного закрытия, Рз	– 20% от Рн
Тип присоединения	Фланцевый по ГОСТ 33259-2015

Расчетные параметры

DN	Диаметр седла d0, мм	Площадь седла А, мм2	Высота подъема плунжера h, мм	Коэффициент истечения α
DN	Диаметр седла d0, мм	Площадь седла А, мм2	Высота подъема плунжера h, мм	Газы, пары	Жидкости
20х32	16	201	6,4	0,74	0,5
25x40	20	314	8
32x50	25	491	10
40x65	32	804	13
50x80	40	1257	16
65x100	50	1964	20
80x125	63	3117	25
100x150	77	4657	31
125х200	93	6790	38
150х250	110	9498	44
200х300	155	18860	62

Диапазоны давлений настройки Pн, бар

DN	Диапазоны давлений настройки Pн, бар
20х32	0,5-2,5	2,5-5,5	5,5-8,5	8,5-10,5	10,5-16,0
25x40	0,5-3,0	3,0-6,5	6,5-10,5	10,5-13,5	13,5-16,0
32x50	0,5-2,0	2,0-5,5	5,5-9,5	9,5-12,0	12,0-16,0
40x65	0,5-3,5	3,5-6,5	6,5-9,5	9,5-12,5	12,5-16,0
50x80	0,5-2,5	2,5-5,5	5,5-8,5	8,5-10,5	10,5-16,0
65x100	0,5-2,5	2,5-5,5	5,5-8,5	8,5-11,5	11,5-16,0
80x125	0,5-2,5	2,5-6,0	6,0-9,0	9,0-11,5	11,5-16,0
100x150	0,5-2,5	2,5-5,5	5,5-8,5	8,5-11,5	11,5-16,0
125х200	0,5-3,5	3,5-6,5	6,5-9,5	9,5-11,5	11,5-16,0
150х250	0,5-3,5	3,5-6,5	6,5-9,5	9,5-11,5	11,5-16,0
200х300	0,5-3,0	3,0-6,0	6,0-9,0	9,0-11,0	11,0-16,0

В тех случаях, когда требуемое давление начала открытия находится на границе соседних диапазонов, необходимо использовать пружину с более высоким диапазоном давлений.

Массогабаритные характеристики

DN	d1, мм	d2, мм	S, мм	S1, мм	H, мм	Масса, кг
20х32	20	32	85	95	387	10,3
25x40	25	49	95	105	451	15,0
32x50	32	50	100	110	460	16,8
40x65	40	65	115	130	498	23,1
50x80	50	80	125	145	536	26,5
65x100	65	100	140	150	619	41,5
80x125	80	125	155	170	675	49,8
100x150	100	150	175	180	710	65,4
125х200	125	200	215	220	912	138,8
150х250	150	250	225	245	974	178,3
200х300	200	300	290	290	1094	281,3

Спецификация материалов

P223_spec

№	Наименование	Материал
1	Верхняя крышка	Высокопрочный чугун ВЧ40
2	Крышка	Высокопрочный чугун ВЧ40
3	Седло	Нержавеющая сталь 20Х13
4	Корпус	Высокопрочный чугун ВЧ40
5	Плунжер	Нержавеющая сталь 20Х13
6	Направляющая	Углеродистая сталь 20
7	Шток	Нержавеющая сталь 20Х13
8	Пружина	Рессорно-пружинная сталь 51ХФА/60С2А
