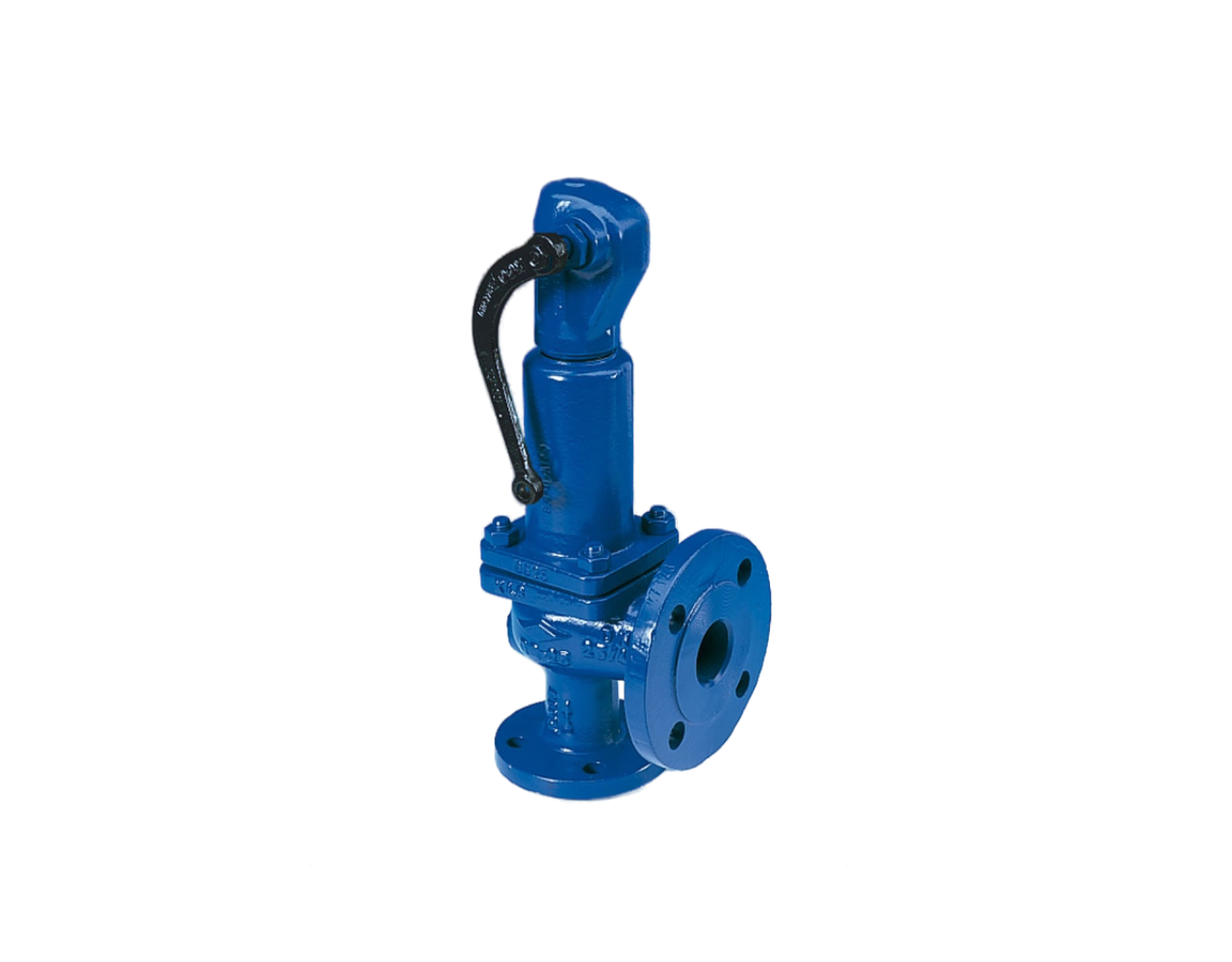

Полноходный/нормальный предохранительный клапан ARI-SAFE

Применение: химическая промышленность, технологии производственных процессов, общее строительство оборудования и т. п.

Среда: водяной пар, агрессивные газы и пары, а также жидкости

Запрос стоимости и сроков Скачать опросный лист

Материал	EN-JL1040, EN-JS1049, 1.0619+N, 1.4408
Соединение	Фланец
Форма	Угловой
Температура / корпус	0 °C до 450 °C (с подогревом шпинделя до -60°C)

Обзор Технические данные Брошюры и каталоги Вопросы Отзывы

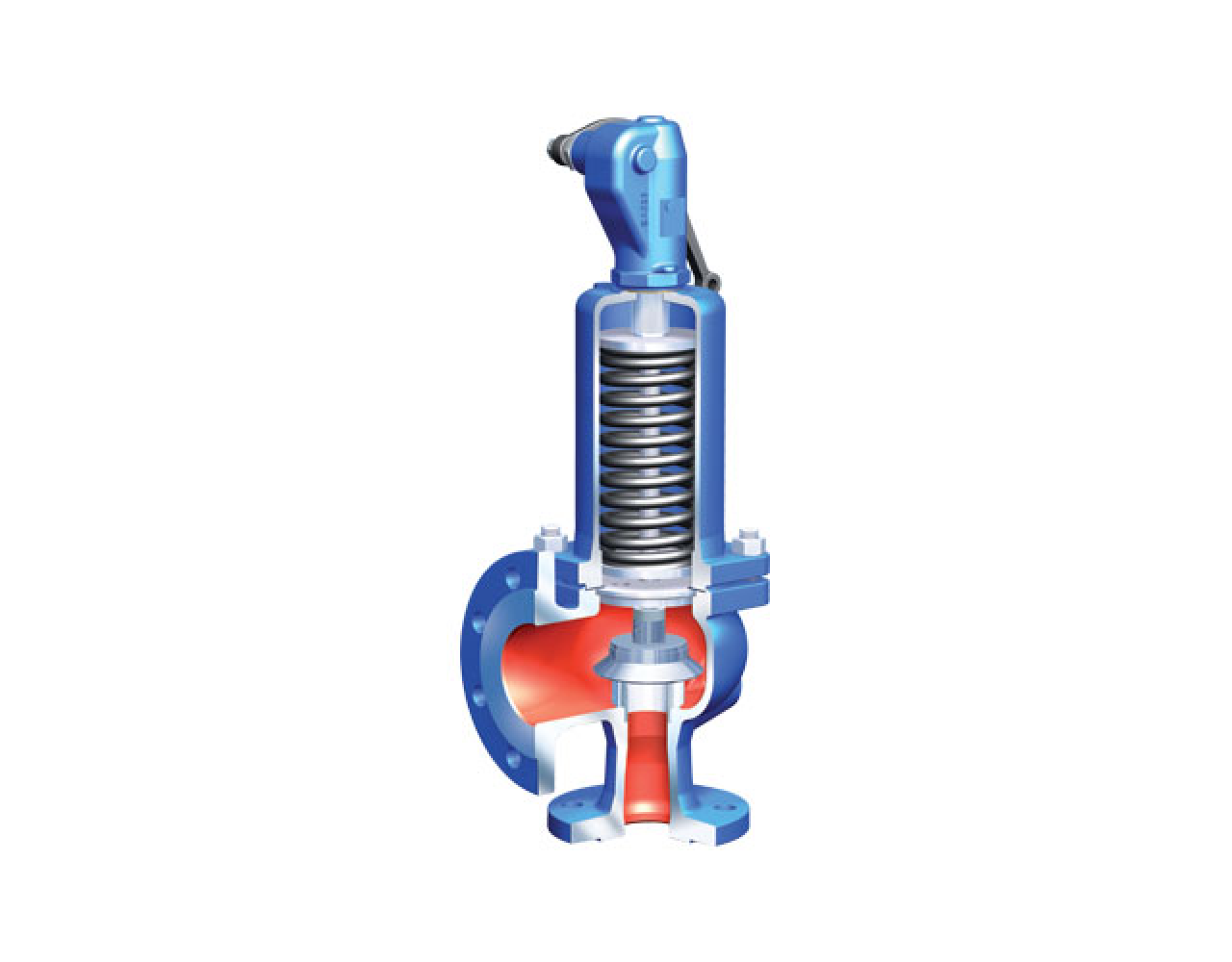

Полноходный/нормальный предохранительный клапан с фланцами - закрытый кожух - газонепроницаемый - согласно инструкции союза по техническому контролю 100, AD2000-A2 и EN ISO 4126-1

Основные характеристики:

пружинные предохранительные клапаны
высокая износостойкость седла / золотника
точное центрирование и ведение золотника
опционально уплотнение золотника из эластомера
опционально с сильфонным уплотнением из эластомера
опционально с сильфонным уплотнением из нержавеющей стали
ARI-SAFE-TC/TCP/TCS
все распространённые виды резьбы

Преимущества бренда

Сертифицированная безопасность по DIN EN ISO 9001

Подход к контролю качества немецкого завода включает постоянный мониторинг на всех этапах производственного процесса и документирование, подтвержденное системными одобрениями от ведущих органов приемки и классификационных обществ.

Одобрения от ведущих сертификационных организаций

Системные одобрения завода Ari-armaturen включают Det Norske Veritas, Lloyd's Register Quality Assurance, German Lloyd, SELO (Китай), CCS (Китай), Корейский регистр, Российский морской регистр судоходства, Ростехнадзор (Россия) и другие.

Преимущества качественного производства ARI-Armaturen

Продукты ARI созданы с использованием современных инструментов, таких как конечные элементы, моделирование потоков, испытания на пожаробезопасность, измерения характеристик и расчет угла контакта.

Производственный контроль

Трехмерные измерительные системы ARI обеспечивают абсолютную надежность в производственных процессах.

Максимальная точность в производственных процессах

Высокоточное производство - ключевой приоритет производителя, поддерживаемый мощными обрабатывающими центрами, автоматизированными сборочными ячейками, программируемыми сборочными роботами и высококвалифицированным персоналом.

Тестирование в экстремальных условиях запорной арматуры

Все продукты ARI прошли тестирование в самых суровых условиях на нашей собственной экспериментальной базе.

Список клапанов

Фигура	PN (НД)	DN (Ду)	Материал	Соединение	Форма	Температура / корпус
12901	PN 16	DN 15/ 25	EN-JL1040	Фланец	Угловой	-10°C - 300°C
12901	PN 16	DN 20/ 32	EN-JL1040	Фланец	Угловой	-10°C - 300°C
12901	PN 16	DN 25/ 40	EN-JL1040	Фланец	Угловой	-10°C - 300°C
12901	PN 16	DN 32/ 50	EN-JL1040	Фланец	Угловой	-10°C - 300°C
12901	PN 16	DN 40/ 65	EN-JL1040	Фланец	Угловой	-10°C - 300°C
12901	PN 16	DN 50/ 80	EN-JL1040	Фланец	Угловой	-10°C - 300°C
12901	PN 16	DN 65/100	EN-JL1040	Фланец	Угловой	-10°C - 300°C
12901	PN 16	DN 80/125	EN-JL1040	Фланец	Угловой	-10°C - 300°C
12901	PN 16	DN100/150	EN-JL1040	Фланец	Угловой	-10°C - 300°C
12901	PN 16	DN125/200	EN-JL1040	Фланец	Угловой	-10°C - 300°C
12901	PN 16	DN150/250	EN-JL1040	Фланец	Угловой	-10°C - 300°C
12902	PN 16	DN 15/ 25	EN-JL1040	Фланец	Угловой	-10°C - 300°C
12902	PN 16	DN 20/ 32	EN-JL1040	Фланец	Угловой	-10°C - 300°C
12902	PN 16	DN 25/ 40	EN-JL1040	Фланец	Угловой	-10°C - 300°C
12902	PN 16	DN 32/ 50	EN-JL1040	Фланец	Угловой	-10°C - 300°C
12902	PN 16	DN 40/ 65	EN-JL1040	Фланец	Угловой	-10°C - 300°C
12902	PN 16	DN 50/ 80	EN-JL1040	Фланец	Угловой	-10°C - 300°C
12902	PN 16	DN 65/100	EN-JL1040	Фланец	Угловой	-10°C - 300°C
12902	PN 16	DN 80/125	EN-JL1040	Фланец	Угловой	-10°C - 300°C
12902	PN 16	DN100/150	EN-JL1040	Фланец	Угловой	-10°C - 300°C
12902	PN 16	DN125/200	EN-JL1040	Фланец	Угловой	-10°C - 300°C
12902	PN 16	DN150/250	EN-JL1040	Фланец	Угловой	-10°C - 300°C
12911	PN 16	DN 15/ 25	EN-JL1040	Фланец	Угловой	-10°C - 300°C
12911	PN 16	DN 20/ 32	EN-JL1040	Фланец	Угловой	-10°C - 300°C
12911	PN 16	DN 25/ 40	EN-JL1040	Фланец	Угловой	-10°C - 300°C
12911	PN 16	DN 32/ 50	EN-JL1040	Фланец	Угловой	-10°C - 300°C
12911	PN 16	DN 40/ 65	EN-JL1040	Фланец	Угловой	-10°C - 300°C
12911	PN 16	DN 50/ 80	EN-JL1040	Фланец	Угловой	-10°C - 300°C
12911	PN 16	DN 65/100	EN-JL1040	Фланец	Угловой	-10°C - 300°C
12911	PN 16	DN 80/125	EN-JL1040	Фланец	Угловой	-10°C - 300°C
12911	PN 16	DN100/150	EN-JL1040	Фланец	Угловой	-10°C - 300°C
12911	PN 16	DN125/200	EN-JL1040	Фланец	Угловой	-10°C - 300°C
12911	PN 16	DN150/250	EN-JL1040	Фланец	Угловой	-10°C - 300°C
12912	PN 16	DN 15/ 25	EN-JL1040	Фланец	Угловой	-10°C - 300°C
12912	PN 16	DN 20/ 32	EN-JL1040	Фланец	Угловой	-10°C - 300°C
12912	PN 16	DN 25/ 40	EN-JL1040	Фланец	Угловой	-10°C - 300°C
12912	PN 16	DN 32/ 50	EN-JL1040	Фланец	Угловой	-10°C - 300°C
12912	PN 16	DN 40/ 65	EN-JL1040	Фланец	Угловой	-10°C - 300°C
12912	PN 16	DN 50/ 80	EN-JL1040	Фланец	Угловой	-10°C - 300°C
12912	PN 16	DN 65/100	EN-JL1040	Фланец	Угловой	-10°C - 300°C
12912	PN 16	DN 80/125	EN-JL1040	Фланец	Угловой	-10°C - 300°C
12912	PN 16	DN100/150	EN-JL1040	Фланец	Угловой	-10°C - 300°C
12912	PN 16	DN125/200	EN-JL1040	Фланец	Угловой	-10°C - 300°C
12912	PN 16	DN150/250	EN-JL1040	Фланец	Угловой	-10°C - 300°C
25901	PN 40	DN 15/ 25	EN-JS1049	Фланец	Угловой	-10°C - 350°C
25901	PN 40	DN 20/ 32	EN-JS1049	Фланец	Угловой	-10°C - 350°C
25901	PN 40	DN 25/ 40	EN-JS1049	Фланец	Угловой	-10°C - 350°C
25901	PN 40	DN 32/ 50	EN-JS1049	Фланец	Угловой	-10°C - 350°C
25901	PN 40	DN 40/ 65	EN-JS1049	Фланец	Угловой	-10°C - 350°C
25901	PN 40	DN 50/ 80	EN-JS1049	Фланец	Угловой	-10°C - 350°C
25901	PN 40	DN 65/100	EN-JS1049	Фланец	Угловой	-10°C - 350°C
25901	PN 40	DN 80/125	EN-JS1049	Фланец	Угловой	-10°C - 350°C
25901	PN 40	DN100/150	EN-JS1049	Фланец	Угловой	-10°C - 350°C
25901	PN 40	DN125/200	EN-JS1049	Фланец	Угловой	-10°C - 350°C
25901	PN 40	DN150/250	EN-JS1049	Фланец	Угловой	-10°C - 350°C
25901	PN 40	DN200/300	EN-JS1049	Фланец	Угловой	-10°C - 350°C
25901	PN 40	DN250/350	EN-JS1049	Фланец	Угловой	-10°C - 350°C
25902	PN 40	DN 15/ 25	EN-JS1049	Фланец	Угловой	-10°C - 350°C
25902	PN 40	DN 20/ 32	EN-JS1049	Фланец	Угловой	-10°C - 350°C
25902	PN 40	DN 25/ 40	EN-JS1049	Фланец	Угловой	-10°C - 350°C
25902	PN 40	DN 32/ 50	EN-JS1049	Фланец	Угловой	-10°C - 350°C
25902	PN 40	DN 40/ 65	EN-JS1049	Фланец	Угловой	-10°C - 350°C
25902	PN 40	DN 50/ 80	EN-JS1049	Фланец	Угловой	-10°C - 350°C
25902	PN 40	DN 65/100	EN-JS1049	Фланец	Угловой	-10°C - 350°C
25902	PN 40	DN 80/125	EN-JS1049	Фланец	Угловой	-10°C - 350°C
25902	PN 40	DN100/150	EN-JS1049	Фланец	Угловой	-10°C - 350°C
25902	PN 40	DN125/200	EN-JS1049	Фланец	Угловой	-10°C - 350°C
25902	PN 40	DN150/250	EN-JS1049	Фланец	Угловой	-10°C - 350°C
25902	PN 40	DN200/300	EN-JS1049	Фланец	Угловой	-10°C - 350°C
25902	PN 40	DN250/350	EN-JS1049	Фланец	Угловой	-10°C - 350°C
25911	PN 40	DN 15/ 25	EN-JS1049	Фланец	Угловой	-10°C - 350°C
25911	PN 40	DN 20/ 32	EN-JS1049	Фланец	Угловой	-10°C - 350°C
25911	PN 40	DN 25/ 40	EN-JS1049	Фланец	Угловой	-10°C - 350°C
25911	PN 40	DN 32/ 50	EN-JS1049	Фланец	Угловой	-10°C - 350°C
25911	PN 40	DN 40/ 65	EN-JS1049	Фланец	Угловой	-10°C - 350°C
25911	PN 40	DN 50/ 80	EN-JS1049	Фланец	Угловой	-10°C - 350°C
25911	PN 40	DN 65/100	EN-JS1049	Фланец	Угловой	-10°C - 350°C
25911	PN 40	DN 80/125	EN-JS1049	Фланец	Угловой	-10°C - 350°C
25911	PN 40	DN100/150	EN-JS1049	Фланец	Угловой	-10°C - 350°C
25911	PN 40	DN125/200	EN-JS1049	Фланец	Угловой	-10°C - 350°C
25911	PN 40	DN150/250	EN-JS1049	Фланец	Угловой	-10°C - 350°C
25911	PN 40	DN200/300	EN-JS1049	Фланец	Угловой	-10°C - 350°C
25911	PN 40	DN250/350	EN-JS1049	Фланец	Угловой	-10°C - 350°C
25912	PN 40	DN 15/ 25	EN-JS1049	Фланец	Угловой	-10°C - 350°C
25912	PN 40	DN 20/ 32	EN-JS1049	Фланец	Угловой	-10°C - 350°C
25912	PN 40	DN 25/ 40	EN-JS1049	Фланец	Угловой	-10°C - 350°C
25912	PN 40	DN 32/ 50	EN-JS1049	Фланец	Угловой	-10°C - 350°C
25912	PN 40	DN 40/ 65	EN-JS1049	Фланец	Угловой	-10°C - 350°C
25912	PN 40	DN 50/ 80	EN-JS1049	Фланец	Угловой	-10°C - 350°C
25912	PN 40	DN 65/100	EN-JS1049	Фланец	Угловой	-10°C - 350°C
25912	PN 40	DN 80/125	EN-JS1049	Фланец	Угловой	-10°C - 350°C
25912	PN 40	DN100/150	EN-JS1049	Фланец	Угловой	-10°C - 350°C
25912	PN 40	DN125/200	EN-JS1049	Фланец	Угловой	-10°C - 350°C
25912	PN 40	DN150/250	EN-JS1049	Фланец	Угловой	-10°C - 350°C
25912	PN 40	DN200/300	EN-JS1049	Фланец	Угловой	-10°C - 350°C
25912	PN 40	DN250/350	EN-JS1049	Фланец	Угловой	-10°C - 350°C
35901	PN 40	DN 15/ 25	1.0619+N	Фланец	Угловой	-60°C - 450°C
35901	PN 40	DN 20/ 32	1.0619+N	Фланец	Угловой	-60°C - 450°C
35901	PN 40	DN 25/ 40	1.0619+N	Фланец	Угловой	-60°C - 450°C
35901	PN 40	DN 32/ 50	1.0619+N	Фланец	Угловой	-60°C - 450°C
35901	PN 40	DN 40/ 65	1.0619+N	Фланец	Угловой	-60°C - 450°C
35901	PN 40	DN 50/ 80	1.0619+N	Фланец	Угловой	-60°C - 450°C
35901	PN 40	DN 65/100	1.0619+N	Фланец	Угловой	-60°C - 450°C
35901	PN 40	DN 80/125	1.0619+N	Фланец	Угловой	-60°C - 450°C
35901	PN 40	DN100/150	1.0619+N	Фланец	Угловой	-60°C - 450°C
35901	PN 40	DN125/200	1.0619+N	Фланец	Угловой	-60°C - 450°C
35901	PN 40	DN150/250	1.0619+N	Фланец	Угловой	-60°C - 450°C
35901	PN 40	DN200/300	1.0619+N	Фланец	Угловой	-60°C - 450°C
35901	PN 40	DN250/350	1.0619+N	Фланец	Угловой	-60°C - 450°C
35902	PN 40	DN 15/ 25	1.0619+N	Фланец	Угловой	-60°C - 450°C
35902	PN 40	DN 20/ 32	1.0619+N	Фланец	Угловой	-60°C - 450°C
35902	PN 40	DN 25/ 40	1.0619+N	Фланец	Угловой	-60°C - 450°C
35902	PN 40	DN 32/ 50	1.0619+N	Фланец	Угловой	-60°C - 450°C
35902	PN 40	DN 40/ 65	1.0619+N	Фланец	Угловой	-60°C - 450°C
35902	PN 40	DN 50/ 80	1.0619+N	Фланец	Угловой	-60°C - 450°C
35902	PN 40	DN 65/100	1.0619+N	Фланец	Угловой	-60°C - 450°C
35902	PN 40	DN 80/125	1.0619+N	Фланец	Угловой	-60°C - 450°C
35902	PN 40	DN100/150	1.0619+N	Фланец	Угловой	-60°C - 450°C
35902	PN 40	DN125/200	1.0619+N	Фланец	Угловой	-60°C - 450°C
35902	PN 40	DN150/250	1.0619+N	Фланец	Угловой	-60°C - 450°C
35902	PN 40	DN200/300	1.0619+N	Фланец	Угловой	-60°C - 450°C
35902	PN 40	DN250/350	1.0619+N	Фланец	Угловой	-60°C - 450°C
35911	PN 40	DN 15/ 25	1.0619+N	Фланец	Угловой	-60°C - 450°C
35911	PN 40	DN 20/ 32	1.0619+N	Фланец	Угловой	-60°C - 450°C
35911	PN 40	DN 25/ 40	1.0619+N	Фланец	Угловой	-60°C - 450°C
35911	PN 40	DN 32/ 50	1.0619+N	Фланец	Угловой	-60°C - 450°C
35911	PN 40	DN 40/ 65	1.0619+N	Фланец	Угловой	-60°C - 450°C
35911	PN 40	DN 50/ 80	1.0619+N	Фланец	Угловой	-60°C - 450°C
35911	PN 40	DN 65/100	1.0619+N	Фланец	Угловой	-60°C - 450°C
35911	PN 40	DN 80/125	1.0619+N	Фланец	Угловой	-60°C - 450°C
35911	PN 40	DN100/150	1.0619+N	Фланец	Угловой	-60°C - 450°C
35911	PN 40	DN125/200	1.0619+N	Фланец	Угловой	-60°C - 450°C
35911	PN 40	DN150/250	1.0619+N	Фланец	Угловой	-60°C - 450°C
35911	PN 40	DN200/300	1.0619+N	Фланец	Угловой	-60°C - 450°C
35911	PN 40	DN250/350	1.0619+N	Фланец	Угловой	-60°C - 450°C
35912	PN 40	DN 15/ 25	1.0619+N	Фланец	Угловой	-60°C - 450°C
35912	PN 40	DN 20/ 32	1.0619+N	Фланец	Угловой	-60°C - 450°C
35912	PN 40	DN 25/ 40	1.0619+N	Фланец	Угловой	-60°C - 450°C
35912	PN 40	DN 32/ 50	1.0619+N	Фланец	Угловой	-60°C - 450°C
35912	PN 40	DN 40/ 65	1.0619+N	Фланец	Угловой	-60°C - 450°C
35912	PN 40	DN 50/ 80	1.0619+N	Фланец	Угловой	-60°C - 450°C
35912	PN 40	DN 65/100	1.0619+N	Фланец	Угловой	-60°C - 450°C
35912	PN 40	DN 80/125	1.0619+N	Фланец	Угловой	-60°C - 450°C
35912	PN 40	DN100/150	1.0619+N	Фланец	Угловой	-60°C - 450°C
35912	PN 40	DN125/200	1.0619+N	Фланец	Угловой	-60°C - 450°C
35912	PN 40	DN150/250	1.0619+N	Фланец	Угловой	-60°C - 450°C
35912	PN 40	DN200/300	1.0619+N	Фланец	Угловой	-60°C - 450°C
35912	PN 40	DN250/350	1.0619+N	Фланец	Угловой	-60°C - 450°C
55901	PN 40	DN 15/ 25	1.4408	Фланец	Угловой	-60°C - 400°C
55901	PN 40	DN 20/ 32	1.4408	Фланец	Угловой	-60°C - 400°C
55901	PN 40	DN 25/ 40	1.4408	Фланец	Угловой	-60°C - 400°C
55901	PN 40	DN 32/ 50	1.4408	Фланец	Угловой	-60°C - 400°C
55901	PN 40	DN 40/ 65	1.4408	Фланец	Угловой	-60°C - 400°C
55901	PN 40	DN 50/ 80	1.4408	Фланец	Угловой	-60°C - 400°C
55901	PN 40	DN 65/100	1.4408	Фланец	Угловой	-60°C - 400°C
55901	PN 40	DN 80/125	1.4408	Фланец	Угловой	-60°C - 400°C
55901	PN 40	DN100/150	1.4408	Фланец	Угловой	-60°C - 400°C
55911	PN 40	DN 15/ 25	1.4408	Фланец	Угловой	-60°C - 400°C
55911	PN 40	DN 20/ 32	1.4408	Фланец	Угловой	-60°C - 400°C
55911	PN 40	DN 25/ 40	1.4408	Фланец	Угловой	-60°C - 400°C
55911	PN 40	DN 32/ 50	1.4408	Фланец	Угловой	-60°C - 400°C
55911	PN 40	DN 40/ 65	1.4408	Фланец	Угловой	-60°C - 400°C
55911	PN 40	DN 50/ 80	1.4408	Фланец	Угловой	-60°C - 400°C
55911	PN 40	DN 65/100	1.4408	Фланец	Угловой	-60°C - 400°C
55911	PN 40	DN 80/125	1.4408	Фланец	Угловой	-60°C - 400°C
55911	PN 40	DN100/150	1.4408	Фланец	Угловой	-60°C - 400°C
