Сильфонные компенсаторы: надежная защита трубопроводов от деформаций и вибраций

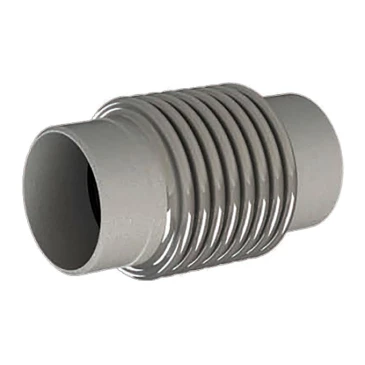

Сильфонные компенсаторы — это ключевые элементы трубопроводных систем, предназначенные для компенсации температурных, механических и монтажных деформаций. Они играют важную роль в обеспечении целостности и долговечности трубопроводов, защищая систему от разрушающих нагрузок и продлевая срок её бесперебойной эксплуатации.
Основное назначение сильфонных компенсаторов
Компенсаторы используются для:
-
Устранения тепловых расширений и сужений трубопровода;
-
Компенсации ошибок при монтаже;
-
Снижения воздействия внешних динамических нагрузок;
-
Гашения вибраций и пульсаций от насосов, компрессоров, турбин и ДВС;
-
Снижения механических напряжений в соединениях.
Благодаря способности воспринимать циклические и многоплоскостные деформации, сильфонные компенсаторы значительно уменьшают риск аварий, протечек и преждевременного износа оборудования.
Области применения
Сильфонные компенсаторы находят широкое применение в различных отраслях:
-
Металлургическая промышленность
-
Нефтегазовая отрасль
-
Машиностроение и энергетика
-
Химическая промышленность
-
Системы водо- и теплоснабжения
-
Коммунальные и инженерные сети
-
Системы аспирации и выхлопные трактаты двигателей
-
Промышленные и технологические газопроводы

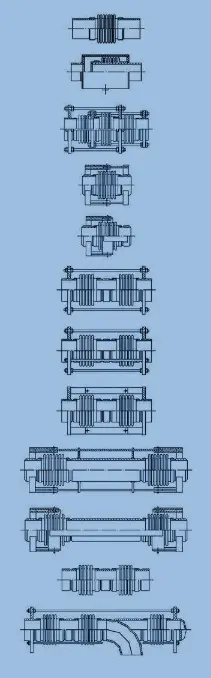

Типы сильфонных компенсаторов по виду воспринимаемых деформаций
В зависимости от характера деформационных нагрузок, компенсаторы классифицируются на:
-
Осевые — компенсируют продольное сжатие и растяжение вдоль оси трубопровода;
-
Угловые — воспринимают изгибы, отклонение от оси (повороты);
-
Сдвиговые (поперечные) — работают при параллельном смещении оси;
-
Универсальные — способны одновременно компенсировать два и более вида деформации.
Разгрузка и типы ограничительной арматуры
Сильфонные компенсаторы также делятся на:
-
Неразгруженные — передают распорные усилия на опоры трубопровода;
-
Разгруженные — минимизируют воздействие на опоры за счёт специальной ограничительной арматуры.
Тип ограничительной арматуры влияет на функциональность компенсатора и его способность к компенсации перемещений. Наиболее часто применяются:
-
Тяги (стяжки)
-
Шарнирные соединения
-
Карданные (универсальные) конструкции
-
Пантографические системы
Каждая система подбирается индивидуально под условия эксплуатации и характер перемещений.
Конструктивные параметры и материалы
Производим компенсаторы с условным проходом DN от 15 мм до 6000 мм, рассчитанные на номинальное давление до PN 10,0 МПа. В зависимости от области применения используются следующие материалы:
-
Коррозионно-стойкие стали — для агрессивных сред и химической промышленности;
-
Жаростойкие и жаропрочные сплавы — для работы при высоких температурах;
-
Материалы арматуры — подбираются в зависимости от среды, давления и температуры.
Проектирование и прочностной расчет сильфонных компенсаторов выполняется в строгом соответствии с международными стандартами:
- EJMA 10 (Expansion Joint Manufacturers Association)
- EN 14917:2009+A1:2012 — европейский стандарт проектирования компенсаторов из металлических сильфонов.
Преимущества использования сильфонных компенсаторов
- Повышение устойчивости и надёжности трубопроводных систем
- Увеличение межремонтных интервалов
- Минимизация риска протечек и разгерметизации
- Снижение затрат на техническое обслуживание
- Универсальность применения в самых разных средах и режимах
- Сертифицированное качество и соответствие нормам безопасности
Производство и контроль качества
Сильфонные компенсаторы изготавливаются по современным технологиям с применением:
-
Автоматизированного оборудования;
-
Неразрушающего контроля сварных швов;
-

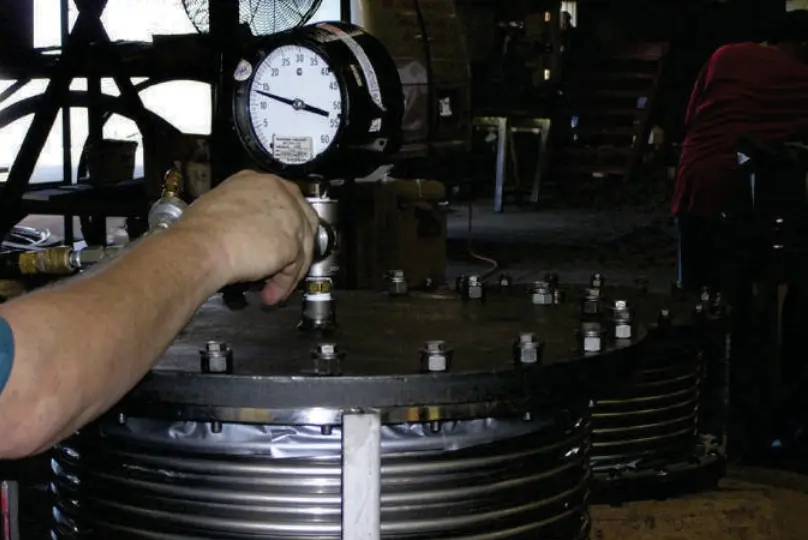

Полного цикла испытаний на герметичность, прочность и ресурс.
Все изделия проходят обязательную сертификацию и контроль качества на каждом этапе производства.
Закажите консультацию и подбор оборудования
Компания ZOLT предлагает полный спектр сильфонных компенсаторов по доступным ценам с официальной гарантией и технической поддержкой. Мы подберём оптимальное решение под конкретные условия вашего проекта — с учётом давления, температуры, среды и параметров перемещения.
Оставьте заявку прямо сейчас — наши специалисты оперативно свяжутся с вами, рассчитают стоимость и помогут с техническим подбором!
ZOLT — профессиональные инженерные решения для вашего трубопровода.
Надёжность, проверенная производством. Качество, подтверждённое стандартами.
