Сильфонные компенсирующие устройства в ППУ-изоляции — надежная защита теплотрасс от температурных деформаций

Сильфонные предизолированные компенсаторы в пенополиуретановой изоляции (ППУ) — это современные высокоэффективные элементы трубопроводных систем, предназначенные для компенсации осевых температурных расширений и сжатий стальных теплопроводов, проложенных в индустриальной теплоизоляции. Такие компенсаторы незаменимы при строительстве бесканальных тепловых сетей, а также при эксплуатации трубопроводов в непроходных каналах с дренажной системой, не подверженных затоплению сточными, ливневыми или грунтовыми водами.

Конструкция и принцип работы

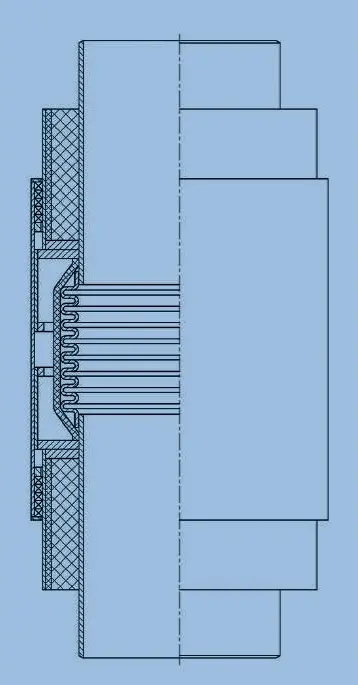

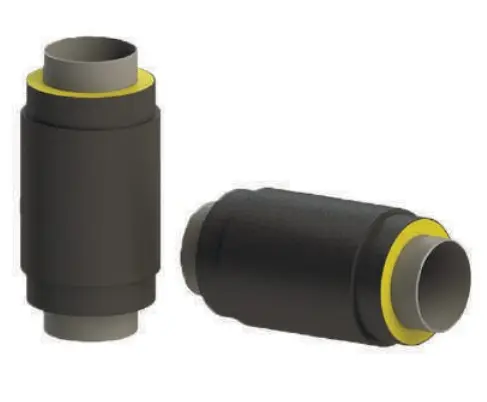

Компенсатор представляет собой одно- или двухсекционное сильфонное компенсирующее устройство, заключённое в герметичную оболочку из пенополиуретановой изоляции и защищённое внешним покрытием — полиэтиленовой (ПЭ) либо оцинкованной (ОЦ) трубой. Это обеспечивает высокую устойчивость к внешним воздействиям, а также сохраняет целостность и термоэффективность всей трассы в течение десятилетий.

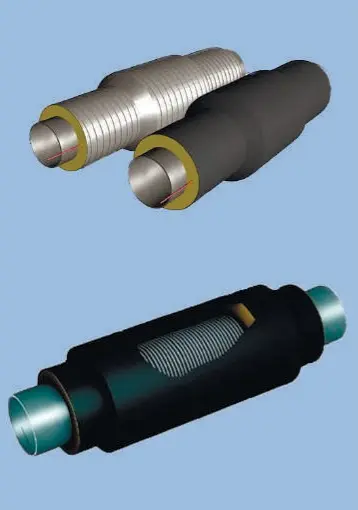

• Для бесканальной прокладки в грунт используется оболочка из полиэтилена, устойчивая к коррозии и влаге.

• Для надземной прокладки чаще применяют оцинкованную трубу, обладающую прочностью и устойчивостью к механическим повреждениям.

Преимущества сильфонных компенсаторов в ППУ изоляции:

• Полная автономность — компенсаторы не требуют обслуживания на всём протяжении срока службы
• Герметичность и надежность — исключается риск утечек и разгерметизации при правильном монтаже
• Долговечность — срок службы устройства сопоставим со сроком эксплуатации всей теплотрассы
• Совместимость с проектными требованиями — компенсаторы адаптируются под любые схемы прокладки
• Снижение эксплуатационных расходов — минимум затрат на обслуживание, контроль и ремонт
• Быстрый монтаж — не требует сложных операций и дополнительного обслуживания

Рекомендации по установке и эксплуатации

Для корректной работы компенсаторов в ППУ изоляции необходимо строго соблюдать следующие технические требования:

• Соответствие проекту — рабочее давление, температурные параметры и компенсирующая способность должны быть учтены в проектной документации;

• Ограничение количества — между двумя неподвижными опорами допускается установка только одного компенсатора;

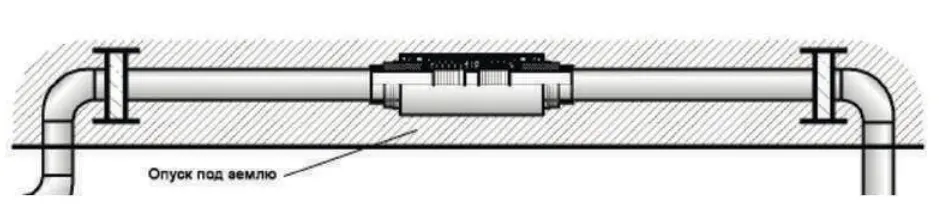

• Расположение при укладке:

  • при канальной укладке — монтаж у неподвижной опоры;

  • при бесканальной укладке — монтаж в центре между опорами;

• Монтажная температура — установка допускается при температуре не ниже -30°C;

• Допустимые отклонения при сварке:

  • смещение по оси не более 2 мм;

  • зазор в сварочном стыке не более 2 мм;

• Указатель направления — стрелка на корпусе (если имеется) должна совпадать с направлением движения теплоносителя;

• Предварительное растяжение сильфона — обязательное условие для корректной компенсации температурных удлинений.

Технические характеристики

Компенсаторы могут быть дополнительно оснащены системами оперативного контроля (СКПТ) и иметь маркировку для удобства трассировки и диагностики.

Области применения:

• Магистральные и распределительные тепловые сети

• Объекты жилого и промышленного строительства

• Теплотрассы ТЭЦ, котельных, ЦТП

• Системы теплоснабжения в городской инфраструктуре

Почему выбирают ZOLT?

Компания ZOLT предлагает сертифицированные, надёжные и проверенные решения для тепловых сетей любой сложности:

• Индивидуальный подбор оборудования под технические условия

• Производство компенсаторов по чертежам заказчика

• Полный пакет технической документации

• Оперативная логистика и отгрузка

• Конкурентные цены напрямую от производителя

Оставьте заявку — и получите профессиональную консультацию!

Наши специалисты помогут вам выбрать оптимальный сильфонный компенсатор в ППУ изоляции, соответствующий вашему проекту.

Свяжитесь с нами сегодня и получите индивидуальное коммерческое предложение.

Компания ZOLT — надёжность, проверенная временем и температурой.
