Сильфоны: надёжное решение для разделения сред и компенсации деформаций
Сильфон — это гофрированная, упругая трубообразная оболочка, предназначенная для разделения рабочих сред с сохранением герметичности и прочности в условиях многократных механических деформаций. Конструкция сильфона обеспечивает его устойчивость к осевым нагрузкам, перепадам давления и температур, а также внешним воздействиям при длительной эксплуатации.
Функциональные особенности сильфонов

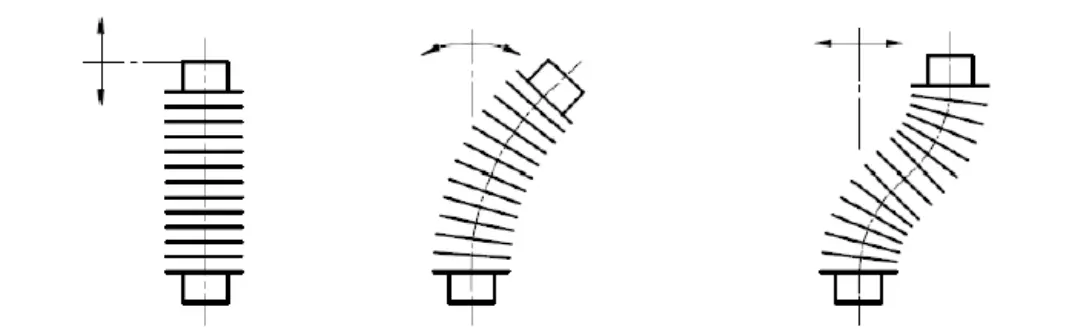

Сильфоны способны воспринимать различные типы деформационных нагрузок, включая:
-
Осевую деформацию — сжатие и растяжение вдоль продольной оси;
-
Поперечную деформацию — смещение оси в параллельном направлении;
-
Угловую деформацию — отклонение направления оси;
-
Комбинированные деформации — сочетание всех вышеуказанных видов.
Важно: появление крутящих моментов в торцевых плоскостях сильфонов и компенсаторов недопустимо, так как это может привести к повреждению конструкции.
Конструктивные типы и материалы
В зависимости от условий эксплуатации (внутреннее/внешнее давление, температура, состав среды, частота циклов, требования к надёжности) применяются:
-
Однослойные сильфоны — для стандартных условий;
-
Многослойные сильфоны — для сложных или агрессивных сред с повышенной цикличностью.
Конструктивные параметры, такие как:
-
геометрия и количество гофров,
-
толщина стенки,
-
количество слоев,
-
материал оболочки,
определяют основные рабочие характеристики сильфона:
-
диапазон рабочих температур и давлений;
-
компенсационную способность;
-
коэффициент жёсткости (сопротивление упругой деформации);
-
стойкость к коррозии;
-
продолжительность службы (измеряется в циклах нагружения).
Области применения
Благодаря высокой универсальности и техническим характеристикам, сильфоны широко применяются в различных отраслях:
-
Приборостроение — для точных измерительных приборов и датчиков давления;
-
Промышленное оборудование — как элемент компенсации температурных расширений и вибраций;
-
Автомобильная промышленность — в выхлопных системах ДВС;
-
Системы трубопроводов и арматуры — в качестве гибких соединений и герметичных разделителей сред.

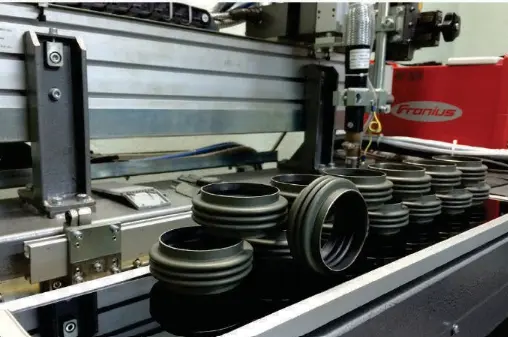

Технология производства
Изготовление сильфонов осуществляется с использованием следующих методов:
-
Гидравлическое формование — для точной геометрии и высокой прочности;
-
Механическая обработка (прокатка, прессовка) — для серийного производства;
-
Выдавливание эластомерами в пресс-формах — для сложных форм и индивидуальных решений.
Для производства применяются специальные марки сталей и сплавов (в том числе нержавеющие и жаропрочные), обеспечивающие высокую коррозионную устойчивость и работоспособность в диапазоне температур от –200°C до +800°C и выше.
Индивидуальное проектирование под задачи заказчика

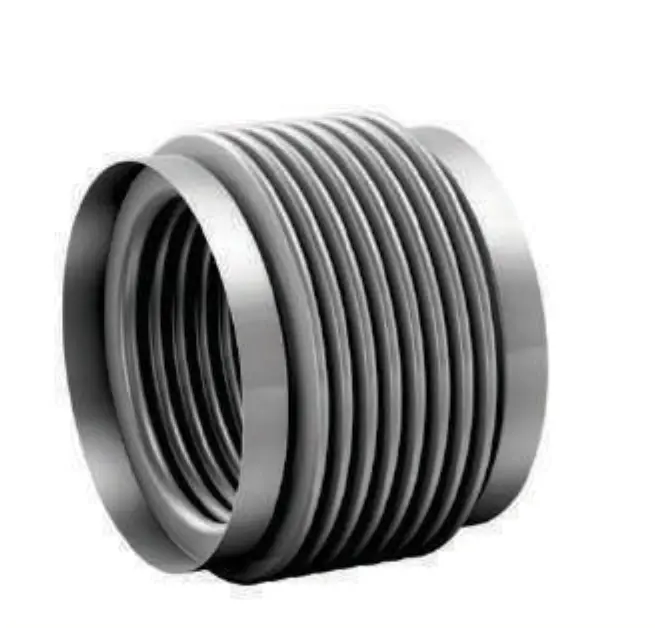

Наша компания предлагает изготовление сильфонов с U-образной формой гофра, соответствующих техническому заданию или чертежам заказчика. Возможно производство изделий с параметрами:
-
Внутренний диаметр (DN) — от 15 мм до 6000 мм и более;
-
Номинальное давление (PN) — до 10,0 МПа.
Проектирование и расчёты выполняются в соответствии с международными стандартами:
- EJMA 10 (Expansion Joint Manufacturers Association)
- EN14917:2009+A1:2012 — европейский стандарт по компенсаторам.
Почему выбирают нас?
Обратившись в компанию ZOLT, вы получаете:
- Индивидуальный подбор изделий под ваши условия эксплуатации
- Высокое качество продукции по доступной цене
- Своевременные поставки и техническую поддержку
- Помощь квалифицированных инженеров и консультантов
Оформите заявку — мы подберем оптимальное решение!
Для уточнения наличия и расчета стоимости оставьте заявку на консультацию. Наши специалисты помогут подобрать подходящий сильфон или компенсатор с учётом всех технических требований вашего проекта.
Свяжитесь с нами сегодня — мы предложим лучшее инженерное решение для вашего бизнеса!
