Поплавковые конденсатоотводчики АСТА серии ПМ121 и ПМ123 DN15–20

АСТА ПМ ТЕРМОКОН – механический поплавковый конденсатоотводчик, предназначенный для эффективного отвода конденсата из паровых линий.

Запрос стоимости и сроков Скачать опросный лист

DN	15–20
PN	25 бар
Температура макс.	250 °С
Материал корпуса	высокопрочный чугун
Присоединение	резьбовое, фланцевое

Обзор Технические данные Брошюры и каталоги Вопросы Отзывы

Поплавковые конденсатоотводчики АСТА серии ПМ121 и ПМ123 DN15–20

АСТА ПМ ТЕРМОКОН – это механический поплавковый конденсатоотводчик, разработанный для эффективного удаления конденсата из паровых систем.

Его работа основывается на различии в плотности между паром и конденсатом. Когда корпус заполняется конденсатом, поплавок, имеющий полую структуру, поднимается и открывает выпускной клапан. Газ, который не конденсируется, удаляется через встроенный термостатический воздухоотводчик, расположенный в верхней части устройства.

Этот прибор преимущественно используется для удаления конденсата из паропроводов, теплообменников, паровых регистров, калориферов, автоклавов, варочных котлов, сушильных цилиндров и других систем.

Преимущества:

Высокая пропускная способность
Встроенный термостатический воздухоотводчик
Широкий диапазон рабочих давлений и температур
Антикоррозионная обработка внутренней поверхности корпуса
Непрерывный отвод конденсата
Возможность смены ориентации потока
Эрозионный дефлектор
Возможность ремонта конденсатоотводчика без демонтажа с трубопровода

Преимущества бренда

Комплексные решения для пароконденсатных систем

НПО АСТА разрабатывает и производит регулирующую специальную трубопроводную арматуру, в том числе оборудование для пароконденсатных систем. Предприятие выпускает более 50 видов продукции: регулирующие клапаны с пневмо- и электроприводами, регуляторы давления, конденсатоотводчики, предохранительные клапаны, сепараторы пара, вентили и другую продукцию.

Экономичное и надежное оборудование

Основным приоритетом завода является разработка и внедрение востребованной на российском рынке продукции с применением качественных конструкторских решений с максимальной степенью локализации. Продукция НПО АСТА изготавливается в России из высококачественных российских материалов и комплектующих.

Более 12 лет собственного производства

НПО АСТА входит в состав Группы компаний Астима и является производственным подразделением холдинга. Группа компаний Астима была основана в 2011 году. С начала основания компания была нацелена на создание собственного производства.

Технические характеристики

Типоразмеры DN	15-20
Номинальное давление PN	25 бар
Максимальная температура рабочей среды Tmax	До 250 °С
Рабочая среда	Водяной пар
Расположение на трубопроводе	Горизонтально (Справа налево R-L)
	Вертикально (Сверху вниз)*
	Горизонтально (Слева направо (L-R)*

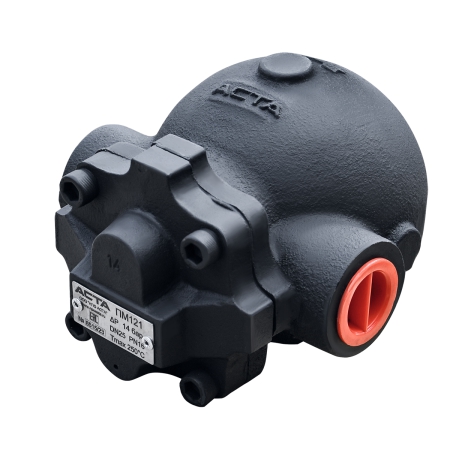

Тип присоединения	ПМ121 - Внутренняя резьба G*

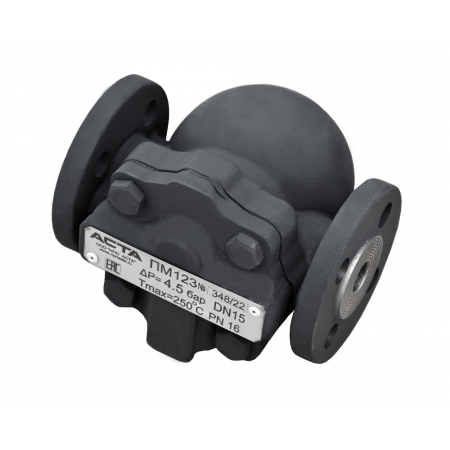

Тип присоединения	ПМ123 - Фланцевый по ГОСТ 33259-2015

* - по запросу

Ограничения применения

Давление рабочей среды, бар	Максимальная температура рабочей среды, °С
19,0	250
20,8	200
22	150
23,2	100

Пропускная способность, кг/ч

DN	ΔP, бар	Перепад давления, бар
DN	ΔP, бар	0,1	0,5	1	2	4,5	6	8	10	14
15-20	4,5	165	230	330	440	630	-	-	-	-
	10	110	150	200	280	400	460	520	595	-
	14	80	120	150	220	320	380	425	480	550

Спецификация материалов

№	Наименование	Материал
1	Корпус	Высокопрочный чугун ВЧ40
2	Крышка	Высокопрочный чугун ВЧ40
3	Капсула	Нержавеющая сталь 08Х18Н10
4	Седло воздухоотводчика	Нержавеющая сталь 20Х13
5	Седло конденсатоотводчика	Нержавеющая сталь 20Х13
6	Поплавок	Нержавеющая сталь 08Х18Н10
7	Прокладка корпуса	Графит
