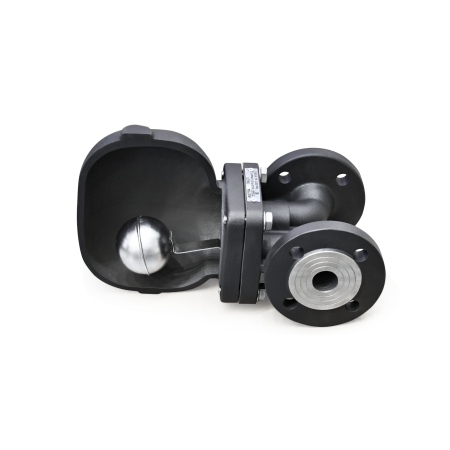

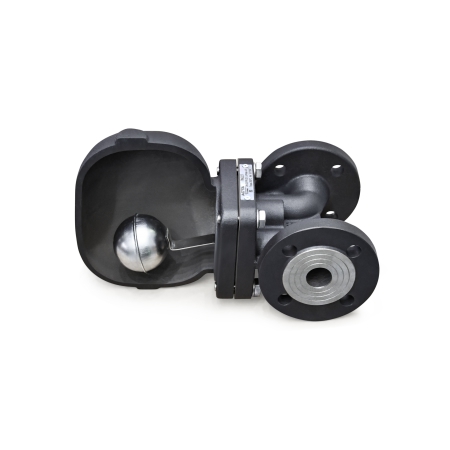

Поплавковые конденсатоотводчики АСТА серии ПМ221 и ПМ223 DN25

АСТА ПМ ТЕРМОКОН – механический поплавковый конденсатоотводчик, предназначенный для эффективного отвода конденсата из паровых линий.

Запрос стоимости и сроков Скачать опросный лист

DN	25
PN	25 бар
Температура макс.	250 °С
Материал корпуса	высокопрочный чугун
Присоединение	резьбовое, фланцевое

Обзор Технические данные Брошюры и каталоги Вопросы Отзывы

Поплавковые конденсатоотводчики АСТА серии ПМ121 и ПМ123 DN15–20

АСТА ПМ ТЕРМОКОН – это механический конденсатоотводчик с поплавковым механизмом, разработанный для эффективного удаления конденсата из систем пара.

Его работа основана на разнице в плотности пара и конденсата. Когда корпус заполняется конденсатом, поплавок, имеющий полую структуру, поднимается и открывает выходной клапан. Неконденсируемые газы удаляются через встроенный термостатический воздухоотводчик, расположенный в верхней части устройства.

Данное устройство в основном используется для дренажа в паропроводах, теплообменниках, паровых регистрах, калориферах, автоклавах, котлах для варки, сушильных цилиндрах и прочих системах.

Преимущества:

Высокая пропускная способность
Встроенный термостатический воздухоотводчик
Широкий диапазон рабочих давлений и температур
Антикоррозионная обработка внутренней поверхности корпуса
Непрерывный отвод конденсата
Эрозионный дефлектор
Возможность ремонта конденсатоотводчика без демонтажа с трубопровода

Преимущества бренда

Комплексные решения для пароконденсатных систем

НПО АСТА разрабатывает и производит регулирующую специальную трубопроводную арматуру, в том числе оборудование для пароконденсатных систем. Предприятие выпускает более 50 видов продукции: регулирующие клапаны с пневмо- и электроприводами, регуляторы давления, конденсатоотводчики, предохранительные клапаны, сепараторы пара, вентили и другую продукцию.

Экономичное и надежное оборудование

Основным приоритетом завода является разработка и внедрение востребованной на российском рынке продукции с применением качественных конструкторских решений с максимальной степенью локализации. Продукция НПО АСТА изготавливается в России из высококачественных российских материалов и комплектующих.

Более 12 лет собственного производства

НПО АСТА входит в состав Группы компаний Астима и является производственным подразделением холдинга. Группа компаний Астима была основана в 2011 году. С начала основания компания была нацелена на создание собственного производства.

Технические характеристики

Типоразмеры DN	25
Номинальное давление PN	25бар
Максимальная температура рабочей среды Tmax	До 250 °С
Рабочая среда	Водяной пар
Расположение на трубопроводе	Горизонтально
Направление потока	Слева направо (L-R)
Тип присоединения	ПМ221 - Внутренняя резьба G*
Тип присоединения	ПМ223 - Фланцевый по ГОСТ 33259-2015

* - по запросу

Ограничения применения

Давление рабочей среды, бар	Максимальная температура рабочей среды, °С
19,0	250
20,8	200
22	150
23,2	120

Пропускная способность, кг/ч

DN	ΔP (бар)	Перепад давления, бар
DN	ΔP (бар)	0,1	0,5	1	2	3	4,5	6	8	10	14
25	4,5	400	900	1200	1500	1850	2350	—	—	—	—
	10	190	370	550	760	870	1000	1300	1450	1600	—
	14	130	200	360	500	600	700	830	950	1100	1300

Спецификация материалов

№	Наименование	Материал
1	Корпус	Высокопрочный чугун ВЧ40
2	Крышка	Высокопрочный чугун ВЧ40
3	Капсула	Нержавеющая сталь 08Х18Н10
4	Седло воздухоотводчика	Нержавеющая сталь 20Х13
5	Седло конденсатоотводчика	Нержавеющая сталь 20Х13
6	Прокладка корпуса	Графит
7	Поплавок	Нержавеющая сталь 08Х18Н10
