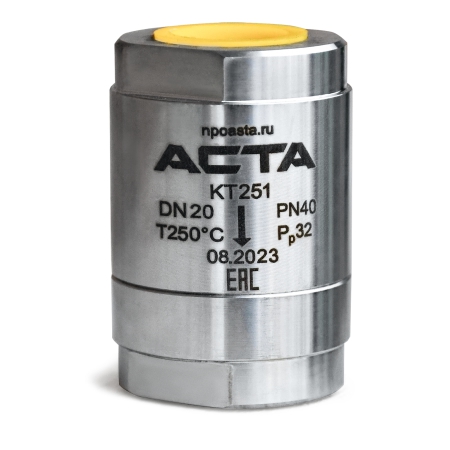

Термостатические конденсатоотводчики АСТА серии КТ251

АСТА КТ ТЕРМОКОН – термостатический капсульный конденсатоотводчик, предназначенный для эффективного отвода конденсата из паровых линий.

Запрос стоимости и сроков Скачать опросный лист

DN	15–25
PN	40 бар
Температура макс.	250 °С
Материал корпуса	нержавеющая сталь
Присоединение	резьбовое

Обзор Технические данные Брошюры и каталоги Вопросы Отзывы

Термостатические конденсатоотводчики АСТА серии КТ251

АСТА КТ ТЕРМОКОН – это термостатический капсульный конденсатоотводчик, который эффективно удаляет конденсат из паровых систем. Его работа основана на разнице температур между паром и конденсатом.

Изменение температуры вызывает кипение или конденсацию жидкости внутри капсулы, которая связана с выпускным клапаном. Это обеспечивает удаление неконденсируемых газов и конденсата при температуре, ниже уровня насыщения.

Устройство в основном используется для слива конденсата из пароснабжающих систем, автоклавов, котлов для варки, вулканизаторов, а также для различных отопительных установок и других подобного рода устройств.

Преимущества:

Компактные размер
Непрерывный отвод конденсата
Встроенный фильтр
Отвод воздуха
Устойчивость к гидроударам
Отвод доохлажденного конденсата

Преимущества бренда

Комплексные решения для пароконденсатных систем

НПО АСТА разрабатывает и производит регулирующую специальную трубопроводную арматуру, в том числе оборудование для пароконденсатных систем. Предприятие выпускает более 50 видов продукции: регулирующие клапаны с пневмо- и электроприводами, регуляторы давления, конденсатоотводчики, предохранительные клапаны, сепараторы пара, вентили и другую продукцию.

Экономичное и надежное оборудование

Основным приоритетом завода является разработка и внедрение востребованной на российском рынке продукции с применением качественных конструкторских решений с максимальной степенью локализации. Продукция НПО АСТА изготавливается в России из высококачественных российских материалов и комплектующих.

Более 12 лет собственного производства

НПО АСТА входит в состав Группы компаний Астима и является производственным подразделением холдинга. Группа компаний Астима была основана в 2011 году. С начала основания компания была нацелена на создание собственного производства.

Технические характеристики

Номинальный диаметр DN	15–25
Номинальное давление PN	40 бар
Максимальное рабочее давление	32 бар
Максимальная температура рабочей среды Tmax	250 °С
Рабочая среда	Водяной пар
Расположение на трубопроводе	Вертикально, горизонтально*
Тип присоединения	Внутренняя резьба G

* - рекомендуется вертикальная установка конденсатоотводчика для равномерного распределения теплового потока на капсулу и возможности самодренирования конденсатоотводчика.

Ограничения применения

Давление рабочей среды, бар	Максимальная температура рабочей среды, °С
26,7	250
28,4	200
30,3	150
32,7	100

Пропускная способность, кг/ч

DN	Перепад давления, бар
DN	1	2	4,5	6	8	10	12	14	21
15–25	95	135	215	250	290	320	355	400	450

Примечание: расход конденсата указан при температуре на 10 °С ниже температуры насыщения

Спецификация материалов

№	Наименование	Материал
1	Крышка	Нержавеющая сталь 12Х18Н10Т
2	Корпус
3	Фильтр
4	Капсула
5	Упор
