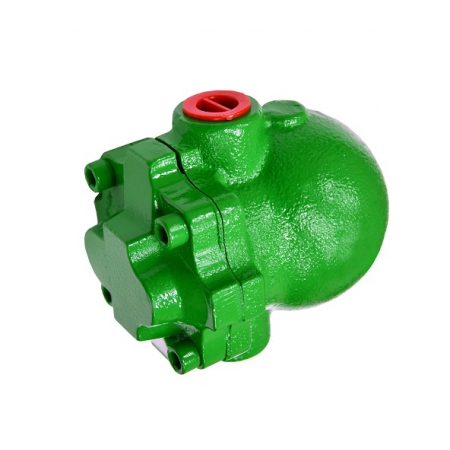

Воздухоотводчик поплавковый АСТА серии ОВП121 и ОВП123

Воздухоотводчики автоматические являются элементом трубопроводной арматуры и предназначены для удаления скопления воздуха или неконденсирующихся газов. Устройства устанавливают в системах отопления, водоснабжения и пароконденсатных трубопроводах. Установка воздухоотводчиков позволяет избежать коррозийных процессов, и, соответственно, порчи оборудования, а также повысить эффективность работы системы.

Запрос стоимости и сроков Скачать опросный лист

Присоединение	резьбовое, фланцевое
Материал корпуса	высокопрочный чугун
Температура макс.	300 °С
PN	16 бар
DN	15–25

Обзор Технические данные Брошюры и каталоги Вопросы Отзывы

Воздухоотводчик поплавковый АСТА серии ОВП121 и ОВП123

АСТА ОВП представляет собой механический поплавковый воздухоотводчик, который эффективно удаляет воздух из системы жидкостей.

Его работа основывается на различии в плотности воды и воздуха. Когда корпус заполняется воздухом, полый поплавок опускается вниз, открывая выпускной клапан для удаления воздуха. В случае, когда корпус заполняется водой, поплавок поднимается и закрывает клапан, тем самым предотвращая утечку рабочей жидкости из системы.

Этот устройство в основном используется для удаления воздуха из систем горячего и холодного водоснабжения, а также в системах отопления и других аналогичных приложениях.

Преимущества:

Высокая пропускная способность
Широкий диапазон рабочих давлений и температур
Непрерывный отвод воздуха

Преимущества бренда

Комплексные решения для пароконденсатных систем

НПО АСТА разрабатывает и производит регулирующую специальную трубопроводную арматуру, в том числе оборудование для пароконденсатных систем. Предприятие выпускает более 50 видов продукции: регулирующие клапаны с пневмо- и электроприводами, регуляторы давления, конденсатоотводчики, предохранительные клапаны, сепараторы пара, вентили и другую продукцию.

Экономичное и надежное оборудование

Основным приоритетом завода является разработка и внедрение востребованной на российском рынке продукции с применением качественных конструкторских решений с максимальной степенью локализации. Продукция НПО АСТА изготавливается в России из высококачественных российских материалов и комплектующих.

Более 12 лет собственного производства

НПО АСТА входит в состав Группы компаний Астима и является производственным подразделением холдинга. Группа компаний Астима была основана в 2011 году. С начала основания компания была нацелена на создание собственного производства.

Технические характеристики

Номинальный диаметр DN	15 - 25
Номинальное давление PN	16 бар
Максимальная температура рабочей среды Tmax	до 300 °С
Рабочая среда	Жидкие невязкие среды, совместимые с материалами конструкции воздухоотводчика
Расположение на трубопроводе	Вертикально
Направление потока	Снизу вверх
Тип присоединения	ОВП121 - Внутренняя резьба G
Тип присоединения	ОВП123 - Фланцевый по ГОСТ 33259-2015

Ограничения применения

Давление рабочей среды	Максимальная температура рабочей среды
12,8 бар	300 °С
14,7 бар	200 °С
15,5 бар	150 °С
16 бар	120 °С

Пропускная способность, нм3/ч

DN	Перепад давления, бар
DN	0,2	0,5	1	2	4	5	7	10	14
15-25	0,54	1,3	1,9	3,6	6,5	7,6	10,1	13,3	18

Спецификация материалов

OVP_spec_new

№	Наименование	Материал
1	Крышка	Высокопрочный чугун GGG 40
2	Корпус	Высокопрочный чугун GGG 40
3	Поплавок	Нержавеющая сталь AISI 304
4	Рычаг поплавка	Нержавеющая сталь AISI 304
5	Седло воздухоотводчика	Нержавеющая сталь AISI 410
6	Болт	Нержавеющая сталь AISI 304
7	Прокладка корпуса	Графит
8	Болт	Сталь оцинкованная

Габаритные размеры

OVP_rezba

OVP_flanged

DN	ОВП121 (Резьба)				ОВП123 (Фланец)
DN	L, мм	H, мм	A, мм	Масса, кг	L, мм	H, мм	A, мм	Масса, кг
15 (½”)	128	144	109	3,2	150	150	117	4,5
20 (¾”)	128	144	109	4,0	150	150	117	4,5
25 (1”)	146	164	109	5,0	160	170	138	6,0
