2-х ходовые регулирующие клапаны с электро- и пневмоприводами АСТА серии Р642 из нержавеющей стали

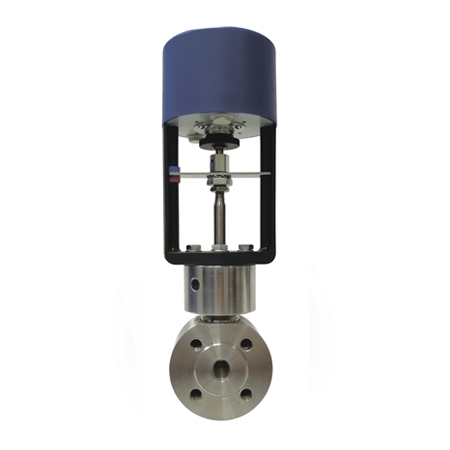

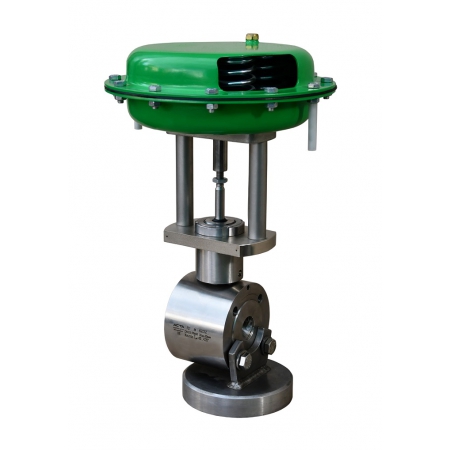

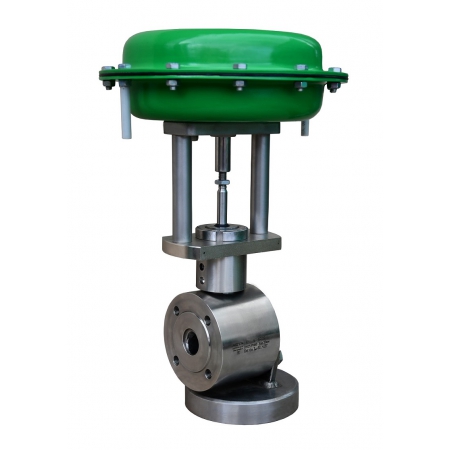

АСТА Р642 – межфланцевый односедельный двухходовой регулирующий клапан компактной конструкции, который управляется электрическим/пневматическим приводом.

Запрос стоимости и сроков Скачать опросный лист

Присоединение	межфланцевое
Материал корпуса	нержавеющая сталь
Температура макс.	220 °С
PN	40 -160 бар
DN	15 - 25

Обзор Технические данные Брошюры и каталоги Вопросы Отзывы

2-х ходовые регулирующие клапаны с электро- и пневмоприводами АСТА серии Р642 из нержавеющей стали

Данные клапаны предназначены для точного регулирования потока и применяются в технологических системах высокого давления.

Особенности конструкции:

межфланцевое исполнение корпуса обладает более компактными габаритными характеристиками

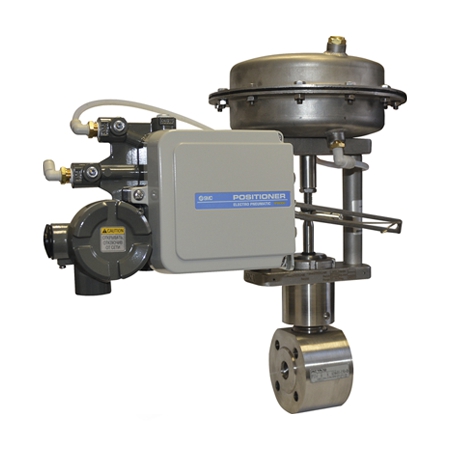

по запросу клиента возможна установка электропневматических позиционеров со стандартным управлением 4…20 мА, а также с дополнительными опциями (обратная связь, протокол HART, PROFIBUS, взрывозащитой и др.)
ремонтопригодная конструкция
замена управляющего органа возможна без демонтажа клапана с трубопровода

Преимущества бренда

Комплексные решения для пароконденсатных систем

НПО АСТА разрабатывает и производит регулирующую специальную трубопроводную арматуру, в том числе оборудование для пароконденсатных систем. Предприятие выпускает более 50 видов продукции: регулирующие клапаны с пневмо- и электроприводами, регуляторы давления, конденсатоотводчики, предохранительные клапаны, сепараторы пара, вентили и другую продукцию.

Экономичное и надежное оборудование

Основным приоритетом завода является разработка и внедрение востребованной на российском рынке продукции с применением качественных конструкторских решений с максимальной степенью локализации. Продукция НПО АСТА изготавливается в России из высококачественных российских материалов и комплектующих.

Более 12 лет собственного производства

НПО АСТА входит в состав Группы компаний Астима и является производственным подразделением холдинга. Группа компаний Астима была основана в 2011 году. С начала основания компания была нацелена на создание собственного производства.

Технические характеристики

Номинальный диаметр DN	15 – 25
Условное давление PN	40 – 160
Температура рабочей среды	От -60 °C до +220 °C
Рабочая среда	Вода, пар, сжатый воздух и другие среды, совместимые с конструкцией клапана
Характеристика регулирования	Линейная / равнопроцентная* / отсечная*
Диапазон регулирования	30:1
Пропусная способность клапана, Kvs	4–10 м3/ч
Компенсация давления	Неразгруженный по давлению
Класс герметичности	IV класс по ГОСТ 9544-2015
Тип присоединения	Межфланцевый
Тип управления	Электропривод / Пневмопривод

* - по запросу

Пропускные способности клапана

DN	Ход штока, мм	Kvs, м3/ч
15	20	4
20		6,3
25		10

Массогабаритные характеристики

R642_PPM R642_epa

DN	D, мм	L, мм	H, мм		Масса, кг
DN	D, мм	L, мм	ЭПР/ЭПА 0,6кН	ППМ 350	Масса, кг
15	15	60	332	394	3,5
20	20	80	335	397	4,7
25	25	90	345	407	6,8

* - масса клапана указана без учета массы привода

Спецификация материалов

R642

№	Наименование	Материал
1	Корпус	Нержавеющая сталь 12Х18Н9
2	Направляющая	Нержавеющая сталь 12Х18Н9
3	Плунжер	Нержавеющая сталь 12Х18Н9
4	Шток	Нержавеющая сталь 12Х18Н9
5	Уплотнение штока	PTFE
