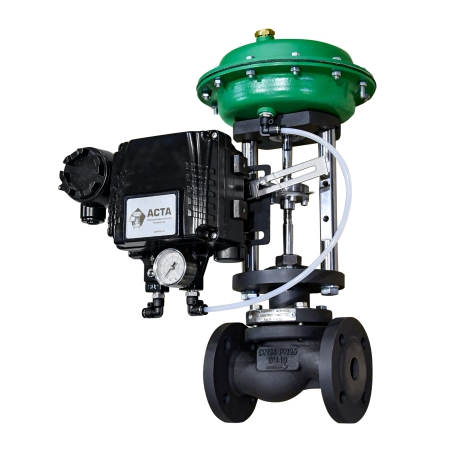

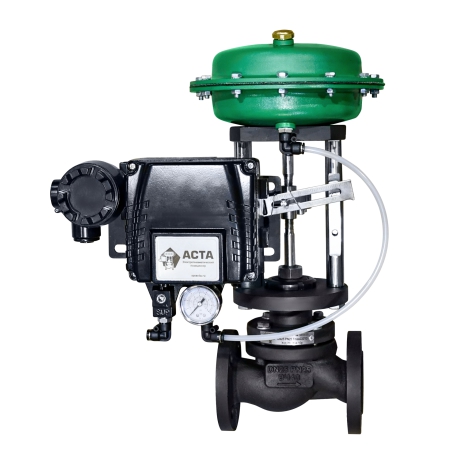

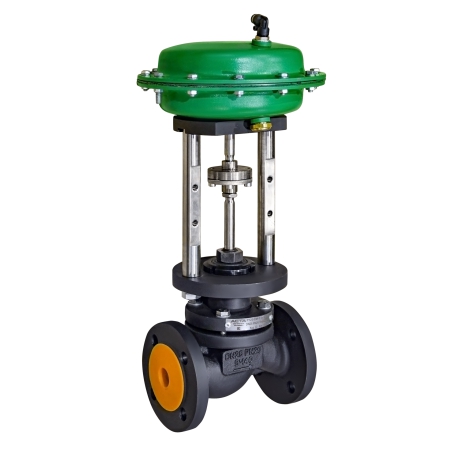

2-х ходовые регулирующие клапаны с электро- и пневмоприводами чугунные АСТА серий Р113 и Р123

АСТА серии Р100 – односедельный двухходовой регулирующий клапан, управляемый электрическим или пневматическим приводами, предназначенный для точного дистанционного регулирования или перекрытия потока рабочей среды.

Запрос стоимости и сроков Скачать опросный лист

Присоединение	фланцевое
Материал корпуса	чугун СЧ / чугун ВЧ
Температура макс.	220°С
PN	25 бар / 16 бар
DN	15-200

Обзор Технические данные Брошюры и каталоги Вопросы Отзывы

2-х ходовые регулирующие клапаны с электро- и пневмоприводами чугунные АСТА серий Р113 и Р123

Особенности конструкции:

различные типы уплотнения затвора (EPDM, PTFE или «металл-металл»);
доступно разгруженное исполнение клапана по давлению, позволяющее использовать маломощные приводы;
запорная и регулирующая поверхности плунжера разнесены в разные плоскости, что позволяет снизить износ этих поверхностей и продлить срок службы клапана;
самоуплотняющийся подпружиненный шевронный сальниковый узел;
механическое упрочнение штока с последующей полировкой и смазкой для снижения трения и повышения ресурса сальникового узла;
две направляющие штока для увеличения точности позиционирования плунжера и уменьшения воздействия высокого давления при его перемещении;
ремонтопригодная конструкция, позволяющая изменить пропускные способности клапана в процессе его технического обслуживания;

Преимущества бренда

Комплексные решения для пароконденсатных систем

НПО АСТА разрабатывает и производит регулирующую специальную трубопроводную арматуру, в том числе оборудование для пароконденсатных систем. Предприятие выпускает более 50 видов продукции: регулирующие клапаны с пневмо- и электроприводами, регуляторы давления, конденсатоотводчики, предохранительные клапаны, сепараторы пара, вентили и другую продукцию.

Экономичное и надежное оборудование

Основным приоритетом завода является разработка и внедрение востребованной на российском рынке продукции с применением качественных конструкторских решений с максимальной степенью локализации. Продукция НПО АСТА изготавливается в России из высококачественных российских материалов и комплектующих.

Более 12 лет собственного производства

НПО АСТА входит в состав Группы компаний Астима и является производственным подразделением холдинга. Группа компаний Астима была основана в 2011 году. С начала основания компания была нацелена на создание собственного производства.

Технические характеристики

Серия	Р113	Р123
Материал корпуса клапана	Серый чугун	Высокопрочный чугун
Номинальный диаметр DN	15 – 200
Условное давление PN	PN16	PN25 (DN15-80) PN16 (DN100-200)
Температура рабочей среды	От -10 °C до +220 °C	От -30 °C до +220 °C
Рабочая среда	Вода, пар, сжатый воздух, и другие среды, совместимые с материалами конструкции клапана
Характеристики регулирования	Линейная / равнопроцентная / отсечная
Диапазон регулирования	30:1
Пропускная способность клапана, Kvs	0,1–630 м3/ч	0,1–630 м3/ч
Компенсация давления	Разгруженный / неразгруженный по давлению
Класс герметичности	VI по ГОСТ 9544-2015 (уплотнение по затвору EPDM/PTFE)
	IV по ГОСТ 9544-2015 (уплотнение по затвору «металл-металл»)
Тип присоединения	Фланцевый по ГОСТ 33259-2015
Тип управления	Электропривод / пневмопривод

Коэффициент начала кавитации Z

DN	15	20	25	32	40	50	65	80	100	125	150	200
Z	0,5	0,5	0,5	0,5	0,5	0,5	0,45	0,4	0,35	0,35	0,35	0,3

Пропускные способности клапана (неразгруженное исполнение)

Линейная/равнопроцентная характеристика

DN	Kvs, м3/ч
	0,1	0,16	0,25	0,4	0,6	1	1,6	2,5	4	6,3	10	16	25	40	63	80	125	160	200	250	400	630
	Ход штока, мм
15	10	10	10	10	10	10	10	10	10	-	-	-	-	-	-	-	-	-	-	-	-	-
20	10	10	10	10	10	10	10	10	10	10	-	-	-	-	-	-	-	-	-	-	-	-
25	10	10	10	10	10	10	10	10	10	10	20	-	-	-	-	-	-	-	-	-	-	-
32	-	-	-	-	-	-	-	-	-	10	20	20	-	-	-	-	-	-	-	-	-	-
40	-	-	-	-	-	-	-	-	-	-	20	20	20	-	-	-	-	-	-	-	-	-
50	-	-	-	-	-	-	-	-	-	-	-	20	20	20	-	-	-	-	-	-	-	-
65	-	-	-	-	-	-	-	-	-	-	-	-	20	20	30	-	-	-	-	-	-	-
80	-	-	-	-	-	-	-	-	-	-	-	-	-	20	-	30	30	-	-	-	-	-
100	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	30	30	30	-	-	-	-
125	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	30	-	30	50	-	-
150	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	30	50	50	-
200	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	50	50	75

Примечание: по запросу доступны нестандартные значения Kvs.

Отсечная характеристика

DN	15	20	25	32	40	50	65	80	100	125	150	200
Kvs, м3/ч	4,8	7,5	12	20	30	50	80	135	200	300	480	750
Ход, мм	10	10	20	20	20	20	30	30	30	50	50	75

Пропускные способности клапана (разгруженное исполнение)

Линейная/равнопроцентная характеристика

DN	Kvs, м3/ч
	16	25	40	63	80	125	160	200	250	400	630
	Ход штока, мм
50	20	20	20	–	–	–	–	–	–	–	–
65	–	30	30	30	–	–	–	–	–	–	–
80	–	–	30	–	30	30	–	–	–	–	–
100	–	–	–	–	30	30	30	–	–	–	–
125	–	–	–	–	–	50	–	50	50	–	–
150	–	–	–	–	–	–	–	50	50	50	–
200	–	–	–	–	–	–	–	–	75	75	75

Примечание: по запросу доступны другие значения Kvs.

Отсечная характеристика

DN	50	65	80	100	125	150	200
Kvs, м3/ч	30	80	135	200	300	480	750
Ход, мм	20	30	30	30	50	50	75

Спецификация материалов

№	Наименование	Материал
№	Наименование	Р113	Р123
1	Корпус	Серый чугун GG25	Высокопрочный чугун ВЧ40
2	Крышка	Сталь 20	Сталь 20
3	Седло	Сталь 20Х13
4	Плунжер	Сталь 20Х13
5	Шток	Сталь 20Х13
6	Направляющая	PTFE/Бронза
7	Сальник	PTFE/Графит
8	Уплотнение корпуса	Графлекс

Массогабаритные характеристики

R11PPM R11EPA

Неразгруженное исполнение клапана

DN	L, мм	H, мм										Масса, кг*
		ЭПР / ЭПА						ППМ
		0,6кН	1,8кН	4,0 кН	10,0кН	14,0кН	25 кН	350	560	900	1500
15	130	371	411	-	-	-	-	403	-	-	-	3,2
20	150	366	406	-	-	-	-	398	-	-	-	3,8
25	160	376	416	-	-	-	-	408	-	-	-	4,5
32	180	377	417	567	-	-	-	409	-	-	-	6,9
40	200	-	425	575	-	-	-	417	512	-	-	9,6
50	230	-	419	569	-	-	-	411	506	-	-	11,9
65	290	-	-	630	675	887	-	-	573	-	-	19,0
80	310	-	-	628	673	885	-	-	566	-	-	25,0
100	350	-	-	-	682	894	-	-	575	-	-	37,0
125	400	-	-	-	734	946	946	-	-	752	-	65,0
150	480	-	-	-	-	978	978	-	-	784	-	75,0
200	600	-	-	-	-	-	996	-	-	-	1002	120,0

* - масса клапана указана без учёта привода

Разгруженное исполнение клапана

DN	L, мм	H, мм										Масса, кг*
		ЭПР / ЭПА						ППМ
		0,6кН	1,8кН	4,0 кН	10,0кН	14,0кН	25 кН	350	560	900	1500
50	230	402	442	-	-	-	-	434	535	655	855	11,9
65	290	-	480	630	-	-	-	472	573	693	893	19,0
80	310	-	478	628	-	-	-	-	566	688	888	25,0
100	350	-	-	637	-	-	-	-	575	700	900	37,0
125	400	-	-	694	734	-	-	-	-	752	952	65,0
150	480	-	-	721	762	978	-	-	-	784	984	75,0
200	600	-	-	-	784	996	996	-	-	-	1002	120,0
