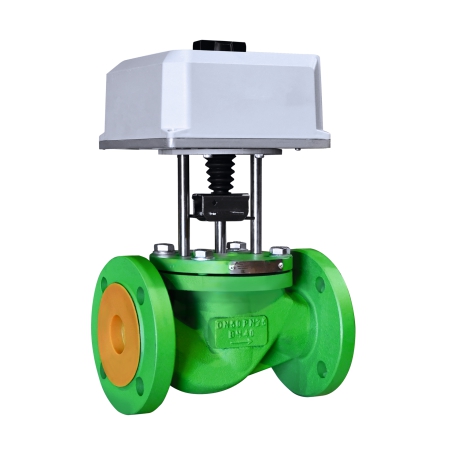

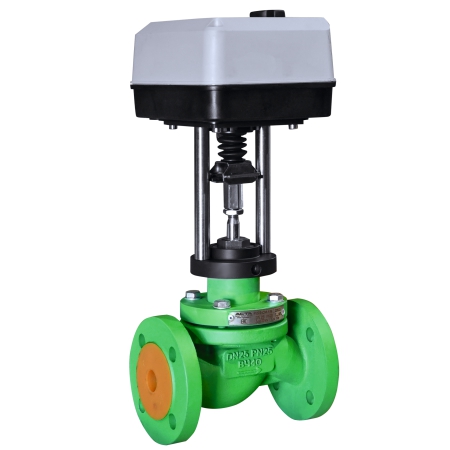

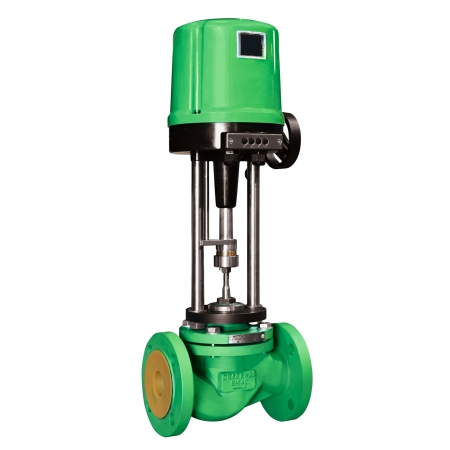

2-х ходовые регулирующие клапаны с электроприводами из высокопрочного чугуна АСТА серии Р223 ТЕРМОКОМПАКТ

АСТА Р223 ТЕРМОКОМПАКТ – односедельный двухходовой регулирующий клапан облегченной конструкции, управляемый электрическим приводом, предназначенный для точного дистанционного регулирования или перекрытия потока рабочей среды.

Запрос стоимости и сроков Скачать опросный лист

Присоединение	фланцевое
Материал корпуса	чугун ВЧ
Температура макс.	150 °С
PN	25 бар / 16 бар
DN	15–200

Обзор Технические данные Брошюры и каталоги Вопросы Отзывы

2-х ходовые регулирующие клапаны с электроприводами из серого чугуна АСТА серии Р223 ТЕРМОКОМПАКТ

АСТА Р223 ТЕРМОКОМПАКТ – это односедельный регулирующий клапан с двумя направлениями и облегчённой конструкцией, который управляется электрическим приводом. Он предназначен для точного дистанционного контроля или полного перекрытия потока рабочей среды.

Новая серия клапанов ТЕРМОКОМПАКТ была разработана с учётом специфики использования в ограниченных пространствах объектов жилищно-коммунального хозяйства, таких как котельные, Центральные тепловые пункты (ЦТП) и Индивидуальные тепловые пункты (ИТП). Эти клапаны идеально подходят для санитарно-технических систем зданий, включая водоснабжение, отопление и вентиляцию.

Особенности конструкции:

компактные размеры клапана;
упрощенная конструкция сальникового узла.
мягкое уплотнение затвора;
компенсация давления на больших диаметрах;

Преимущества бренда

Комплексные решения для пароконденсатных систем

НПО АСТА разрабатывает и производит регулирующую специальную трубопроводную арматуру, в том числе оборудование для пароконденсатных систем. Предприятие выпускает более 50 видов продукции: регулирующие клапаны с пневмо- и электроприводами, регуляторы давления, конденсатоотводчики, предохранительные клапаны, сепараторы пара, вентили и другую продукцию.

Экономичное и надежное оборудование

Основным приоритетом завода является разработка и внедрение востребованной на российском рынке продукции с применением качественных конструкторских решений с максимальной степенью локализации. Продукция НПО АСТА изготавливается в России из высококачественных российских материалов и комплектующих.

Более 12 лет собственного производства

НПО АСТА входит в состав Группы компаний Астима и является производственным подразделением холдинга. Группа компаний Астима была основана в 2011 году. С начала основания компания была нацелена на создание собственного производства.

Технические характеристики

Номинальный диаметр DN	15–200
Условное давление PN	16 бар
Температура рабочей среды	От -10 °С до 150 °С
Рабочая среда	Вода, воздух, гликоли, а также другие среды, совместимые с материалами конструкции клапана
Характеристика регулирования	Линейная / равнопроцентная
Диапазон регулирования	30:1
Пропускная способность клапана, Kvs	0,1–630 м3/ч
Компенсация давления	Неразгруженный по давлению (DN 15–50)
	Разгруженный по давлению (DN 65–200)
Класс герметичности	IV класс по ГОСТ 9544-2015 (уплотнение по затвору "металл-металл")
	VI класс по ГОСТ 9544-2015 (уплотнение по затвору PTFE)
Тип присоединения	Фланцевый по ГОСТ 33259-2015, исп.В
Тип управления	Электропривод

Коэффициент начала кавитации Z

DN	15	20	25	32	40	50	65	80	100	125	150	200
Z	0,5	0,5	0,5	0,5	0,5	0,5	0,45	0,4	0,35	0,35	0,35	0,3

Пропускные способности клапана

DN	Kvs, м3/ч
	0,1	0,16	0,25	0,4	0,6	1	1,6	2,5	4	6,3	10	16	25	40	63	80	125	160	200	250	400	630
	Ход штока, мм
15	10	10	10	10	10	10	10	10	10	-	-	-	-	-	-	-	-	-	-	-	-	-
20	10	10	10	10	10	10	10	10	10	10	-	-	-	-	-	-	-	-	-	-	-	-
25	10	10	10	10	10	10	10	10	10	10	20	-	-	-	-	-	-	-	-	-	-	-
32	-	-	-	-	-	-	-	-	-	10	20	20	-	-	-	-	-	-	-	-	-	-
40	-	-	-	-	-	-	-	-	-	-	20	20	20	-	-	-	-	-	-	-	-	-
50	-	-	-	-	-	-	-	-	-	-	-	20	20	20	-	-	-	-	-	-	-	-
65	-	-	-	-	-	-	-	-	-	-	-	-	30	30	30	-	-	-	-	-	-	-
80	-	-	-	-	-	-	-	-	-	-	-	-	-	30	-	30	30	-	-	-	-	-
100	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	30	30	30	-	-	-	-
125	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	50	-	50	50	-	-
150	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	50	50	50	-
200	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	75	75	75

Примечание: по запросу доступны нестандартные значения Kvs.

Массогабаритные характеристики

R200_EPA_new_size

DN	L, мм	H, мм						Масса, кг*
		Электропривод ЭПР / ЭПА
		0,6кН	1,8кН	4 кН	10 кН	14 кН	25 кН
15	130	325	-	-	-	-	-	3,5
20	150	325	370	-	-	-	-	4,2
25	160	325	370	-	-	-	-	7,5
32	180	325	370	-	-	-	-	7,8
40	200	337	382	567	-	-	-	10,2
50	230	-	388	573	-	-	-	13,3
65	290	-	418	630	-	-	-	21,0
80	310	-	-	628	-	-	-	28,0
100	350	-	-	637	-	-	-	40,0
125	400	-	-	694	734	-	-	55,0
150	480	-	-	721	762	978	-	75,0
200	600	-	-	-	784	996	996	125,0

*- масса клапана указана без учета массы привода

Спецификация материалов

R213_spec

№	Наименование	Материал
№	Наименование	DN15-50	DN65-200
1	Корпус	Серый чугун СЧ25
2	Крышка	Сталь 20
3	Втулка сальника	-	Сталь 20Х13
4	Букса сальника	-	Сталь 20Х13
5	Седло	Сталь 20Х13
6	Плунжер	Сталь 20Х13
7	Шток	Сталь 20Х13
8	Болт, шайба	Углеродистая сталь, оцинковка
9	Грязесъемник	-	EPDM
10	Направляющая	PTFE/Графит
11	Сальник	-	EPDM + PTFE/Графит
12	Уплотнение затвора*	-	PTFE/Графит
13	Прокладка	Графлекс
