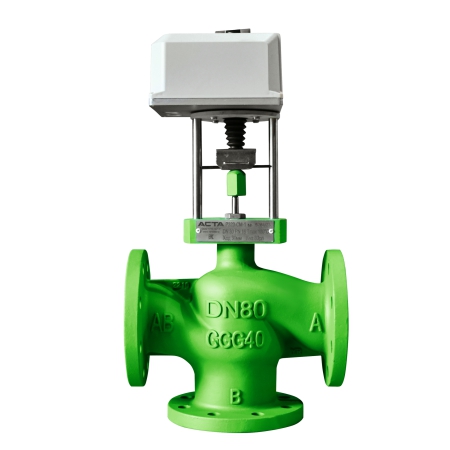

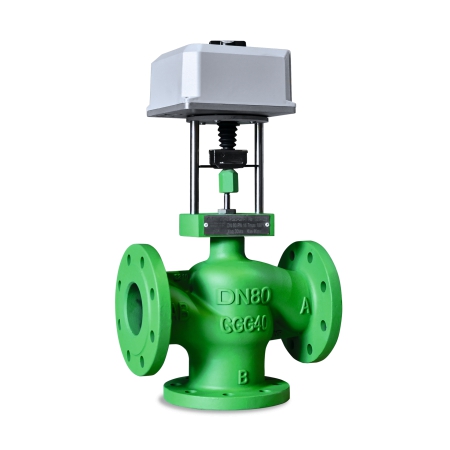

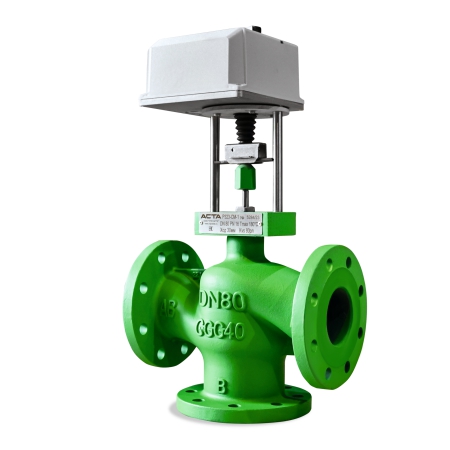

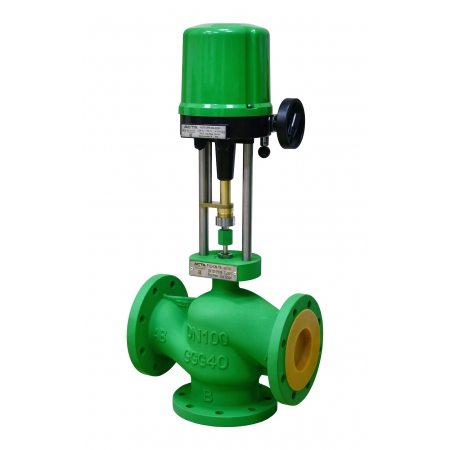

3-х ходовые регулирующие клапаны с электро- и пневмоприводами чугунные АСТА серии Р323 ТЕРМОКОМПАКТ

АСТА Р323 ТЕРМОКОМПАКТ – односедельный двухходовой регулирующий клапан облегченной конструкции, управляемый электрическим приводом, предназначенный для точного дистанционного регулирования или перекрытия потока рабочей среды.

Запрос стоимости и сроков Скачать опросный лист

Присоединение	фланцевое
Материал корпуса	высокопрочный чугун
Температура макс.	220 °С
PN	16 - 25 бар
DN	15-450

Обзор Технические данные Брошюры и каталоги Вопросы Отзывы

3-х ходовые регулирующие клапаны с электро- и пневмоприводами чугунные АСТА серии Р323 ТЕРМОКОМПАКТ

АСТА Р323 ТЕРМОКОМПАКТ – это односедельный регулирующий клапан с двумя направлениями и облегчённой конструкцией, который управляется электрическим приводом. Он предназначен для точного дистанционного контроля или полного перекрытия потока рабочей среды.

Новая серия клапанов ТЕРМОКОМПАКТ была разработана с учётом специфики использования в ограниченных пространствах объектов жилищно-коммунального хозяйства, таких как котельные, Центральные тепловые пункты (ЦТП) и Индивидуальные тепловые пункты (ИТП). Эти клапаны идеально подходят для санитарно-технических систем зданий, включая водоснабжение, отопление и вентиляцию.

Особенности конструкции:

Компактные размеры клапана
Упрощенная конструкция сальникового узла
Смешивающий плунжер (функция разделения доступна при применении тихоходного привода)

Преимущества бренда

Комплексные решения для пароконденсатных систем

НПО АСТА разрабатывает и производит регулирующую специальную трубопроводную арматуру, в том числе оборудование для пароконденсатных систем. Предприятие выпускает более 50 видов продукции: регулирующие клапаны с пневмо- и электроприводами, регуляторы давления, конденсатоотводчики, предохранительные клапаны, сепараторы пара, вентили и другую продукцию.

Экономичное и надежное оборудование

Основным приоритетом завода является разработка и внедрение востребованной на российском рынке продукции с применением качественных конструкторских решений с максимальной степенью локализации. Продукция НПО АСТА изготавливается в России из высококачественных российских материалов и комплектующих.

Более 12 лет собственного производства

НПО АСТА входит в состав Группы компаний Астима и является производственным подразделением холдинга. Группа компаний Астима была основана в 2011 году. С начала основания компания была нацелена на создание собственного производства.

Технические характеристики

Номинальный диаметр DN	15–450
Условное давление PN	16–25 бар
Температура рабочей среды	От -15 °С до 220 °С
Рабочая среда	Вода, гликоли, а также другие среды, совместимые с материалами конструкции клапана
Характеристика регулирования	Линейная (угловое направление потока)
Характеристика регулирования	Равнопроцентная (прямое направление потока)
Пропускная способность клапана, Kvs	4–2200 м3/ч
Компенсация давления	Неразгруженный по давлению
Класс герметичности	III класс по ГОСТ 9544-2015
Тип присоединения	Фланцевый по ГОСТ 33259-2015, исп.В
Тип управления	Электропривод / пневмопривод

Массогабаритные характеристики и значения пропускной способности

R323_EPA_size R323_PPM_size

DN	L, мм	Высота клапана в зависимости от привода				H1, мм	Ход штока, мм	Kvs, м3/ч	Масса, кг
DN	L, мм	Модель электропривода ЭПА/ЭПР	H, мм	Модель пневмопривода ППМ	H, мм	H1, мм	Ход штока, мм	Kvs, м3/ч	Масса, кг
15	130	0,6кН	290	350	382	63	20	4,0	3
20	140	0,6кН	294	350	386	68	20	5,0	4
25	165	0,6кН	294	350	386	76	20	8,0	5
32	180	0,6кН	298	350	390	88	20	10,0	7
40	200	0,6кН	293	350	385	94	20	12,5	8
50	230	1,8кН	368	350	415	107	20	32,0	11
65	290	1,8кН	387	350	434	120	20	50,0	20
80	310	1,8кН	384	350	431	147	20	80,0	24
100	350	4,0 кН	493	350	454	153	20	125,0	33
125	400	4,0 кН	620	350	521	174	40	200,0	46
150	480	4,0 кН	636	560	608	215	40	300,0	67
200	495	10 кН	711	560	628	180	40	450,0	78
250	622	10 кН	756	900	755	230	40	630,0	138
300	698	25 кН	646	900	610	300	40	1200,0	208
350	787	25 кН	1002	1500	1005	326	80	1700,0	344
400	914	25 кН	1032	1500	1038	358	80	1900,0	506
450	914	25 кН	1247	1500	1253	400	80	2200,0	567

Спецификация материалов

№	Наименование	Материал
1	Корпус	Высокопрочный чугун GGG40
2	Букса	Нержавеющая сталь SS 304
3	Шток	Нержавеющая сталь SS 304
4	Плунжер	Нержавеющая сталь SS 304
5	Седло	Сталь 20
6	Шайба	Бронза
7	Уплотнительное кольцо	PTFE
