Клапан регулирующий фланцевый VF-3R PN16, DN125, Kvs 250 м³/ч Ридан - 065B3125R

Запрос стоимости и сроков Скачать опросный лист

Номинальный диаметр (DN), мм	125
Номинальное давление (PN), бар	16
Температура рабочей среды, °С	0 (-5)–150 -При температуре от -5 до 0 °С

Обзор Технические данные Брошюры и каталоги Вопросы Отзывы

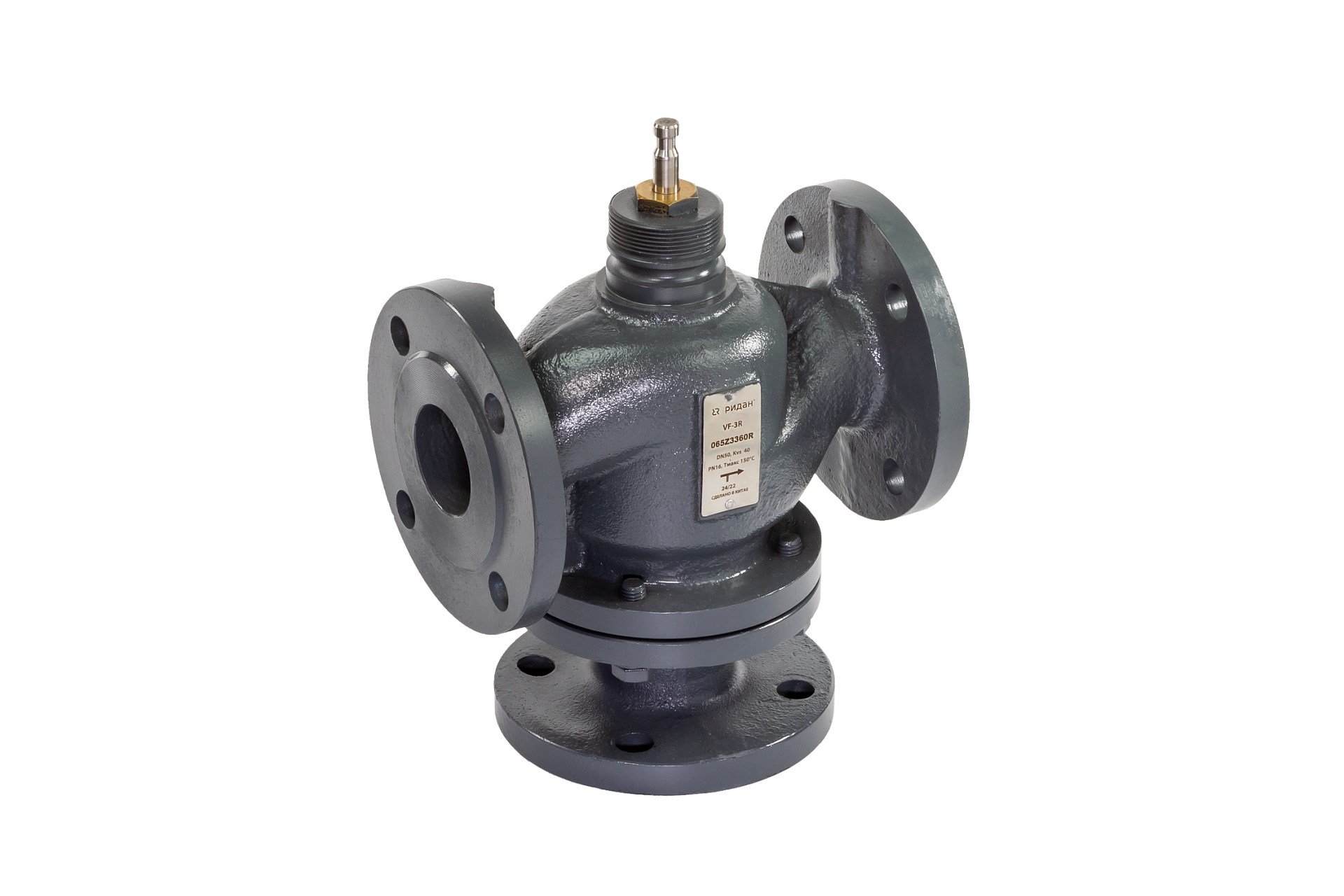

Клапан регулирующий фланцевый VF-3R PN16, DN125, Kvs 250 трехходовой смешивающий, седельный Ридан 065B3125R

Регулирующий клапан Ридан VF-3R предназначен для применения в системах тепло- и холодоснабжения зданий.

Клапан применяется:

DN = 15–50 мм с приводами ARV(E)–1000R
DN = 15–80 мм с приводами AMV(E)–1800R
DN = 65–150 мм с приводами AMV(E)–3000R
DN = 100–250 мм с приводами AMV(E)–6500R
DN = 100–300 мм с приводами AMV(E)–10KR

Спецификация:

Низкий показатель протечки 0,01% от КVS для DN = 15–300 мм.
Быстрый монтаж приводов.
Могут использоваться как для смешения, так и для разделения потоков.

Применение изделий:

VF-3R – клапан регулирующий, трехходовой, седельный, фланцевый предназначены для применения без адаптера с электроприводами ARV(E)–1000R (DN 15–50), ARV(E)–1000R SU/SD (DN 15–50), AMV(E)-1800R, AMV–2000R SU/SD (DN 15–80), AME–2000R SU/SD (DN 40–80), в системах тепло- и холодоснабжения зданий, регулирования потока теплоносителя проходящего через него и получения необходимой температуры теплоносителя для потребителя.

Комплектация:

клапан регулирующий седельный VF-3R;
упаковочная коробка;
паспорт и руководство по эксплуатации (предоставляется по запросу в электронной форме).

Преимущества бренда

Гарантия качества продукции

Производство Ридан придерживается требований международных стандартов качества как в производстве, так и в выборе поставщиков и экологии.

Снижение энергопотребления в России

От 30 до 40 % тепловой энергии экономят жители домов, в которых установлены энергосберегающие решения Ридан.

Разработка новых продуктов и ПО

Научно-исследовательская база компании включает сертифицированные лаборатории, испытательные стенды и главное — высококвалифицированных специалистов, благодаря которым решения Ридан одинаково эффективны и надежны и на Дальнем Востоке, и в Краснодарском крае.

Технические характеристики:

D, мм: 250
Номинальный диаметр (DN), мм: 125
Климатическое исполнение: Категория 3 по ГОСТ 15150-69
Уплотнение: PTFE, EPDM
L, мм: 400
H2, мм: 236
Ход штока, мм: 40
Номинальное давление (PN), бар: 16
Динамический диапазон регулирования: Более 50:1
k, мм: 210
n: 8
Рабочая среда: вода или 50% водный раствор гликоля
Шток: Нержавеющая сталь
Корпус: Высокопрочный чугун с шаровидным графитом GGG 40 (QT450-10)
Температура рабочей среды, °С: 0 (-5)–150 -При температуре от -5 до 0 °С требуется подогреватель штока
Золотник, седло и шпиндель: Нержавеющая сталь
Запорный элемент (шар, диск, золотник): Нержавеющая сталь
Тип присоединения к трубопроводу: Фланцевое, PN=16 бар по стандарту EN 1092-2
Масса, кг, не более: 44
H5, мм: 99
Пропускная способность Kvs, м³/ч: 250
Коэффициент начала кавитации: 0,35
Герметичность затвора (объем протечки / класс герметичности): < 0.01 % Kvs
H’, мм: 550
Максимально допустимый перепад давления с приводом низкого усилия ( значение в скобках для доступного привода с большим усилием) , бар: преодолеваемый электроприводом при закрытии клапана: 2 (4; 5) бара
Вид привода или регулирующего блока: AMV(E)–3000R; AMV(E)–6500R; AMV(E)–10KR.
PH среды: Мин. 7 , Макс 10
H, мм: 293
h, mm: 66
EAN (single-pack): 5702424650315
