Клапаны периодической продувки котлов GESTRA PA / MPA
Клапаны периодической продувки котлов GESTRA PA / MPA
– эффективное удаление шлама и безопасная эксплуатация паровых котлов согласно TRD 604 / EN 12952 / EN 12953
1. Зачем нужна периодическая продувка?
- Во время испарения в барабане накапливаются фосфаты кальция, магния и другая «остаточная жёсткость».
- Осаждаясь на дне, они образуют шлам, который при перегреве превращается в плотный термоизоляционный слой, повышая температуру металла труб и провоцируя коррозионные трещины.
- Периодическая (ударная) продувка клапанами PA / MPA мгновенно удаляет шлам, предотвращая образование накипи и повышая КПД котла.
2. Серии и назначение
| Серия | Привод | Преимущества | Лучшее применение |
|---|---|---|---|
| PA 46 / 47 / 110 | Ручная (рычаг с предохранительной защёлкой) | Простота, низкая цена, быстрая продувка по расписанию оператора | Котлы под постоянным контролем персонала |

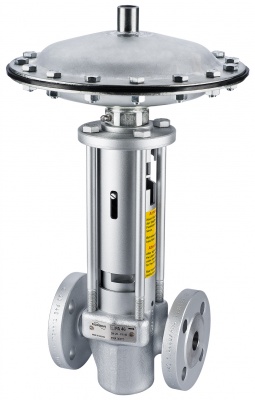

| MPA 46 / 47 / 110 | Автоматический диафрагменный (сжатый воздух / вода) | Программное управление с ПЛК, идеальны для котлов без постоянного наблюдения (TRD 604) | ИТЦ, блочно‑модульные, судовые котлы |
Ступенчатый плунжер в обеих сериях обеспечивает несколько понижений давления → минимальный шум, отсутствие гидроэрозии.
3. Давление, температура, материалы корпуса
| Модель | PN, бар | Tмакс, °C | Материал DIN / ASTM |
|---|---|---|---|
| PA / MPA 46 | 40 | 200 °C | C22.8 / A105 |
| PA / MPA 47 | 63 | 250 °C | C22.8 / A105 |
| PA / MPA 110 | 250 | 400 °C (EN) • 525 °C (ASTM) | 13CrMo4‑4 / A182‑F12 |
4. Габариты (длина L, мм)
| DN | PA / MPA 46фланец DIN | PA / MPA 47фланец DIN | PA / MPA 110фланец DIN |
|---|---|---|---|
| 20 | 150 | – | – |
| 25 | 160 | 190 | 410 |
| 32 | 180 | – | – |
| 40 | 200 | 220 | – |
| 50 | 230 | 250 | – |
(ANSI‑фланцы, муфты под сварку и стыковая сварка – см. полный каталог).
5. Преимущества клапанов нового поколения
-
Камера пониженного давления в выходной части – продувка до 30 % эффективнее.
-
Двойной графитовый сальник с маслосгонными кольцами – утечка ≈ 0 мг/час.
-
Радиально перфорированная ступенчатая втулка – гасит кавитацию, удваивает ресурс седла.
-
Компактная крышка – стойкость к гидроударам и скачкам давления.
-
Удлинённый рычаг с предохранительной защёлкой – безопасность и лёгкость срабатывания.
-
Подтяжка уплотнений снаружи – ремонт без демонтажа корпуса.
-
Контрольное отверстие – экспресс‑проверка герметичности без разборки.
-
ATEX: модели PA/MPA 46 | 47 сертифицированы для зон 1‑2‑21‑22 (II 2 G/D c X).
6. Типы присоединений
-
Фланцы DIN / ANSI (PN 40, 63, Class 300‑1500)
-
Муфта под сварку (PA 46 | 47)
-
Сварка встык (PA / MPA 110 – высокое давление)
7. Почему GESTRA PA / MPA лучше?
| Критерий | Обычный кран | GESTRA PA / MPA |
|---|---|---|
| Снижение ΔP | 1‑ступень | 5‑7 ступеней (плунжер) |
| Срок службы седла | 0,5‑1 год | 3‑5 лет без мех. ремонта |
| Безопасность оператора | Нет блокировки | Защёлка + стопор |
| Подтяжка сальников | Демонтаж | Снаружи за 5 мин |
| Ex‑допуск | Опция | Стандарт (серии 46/47) |
Готовы сделать ваш котёл чище и надёжнее?
-
Сообщите мощность котла, рабочее давление и желаемую кратность продувки.
-
Получите инженерный расчёт DN / PN и КП за 15 минут.
-
Оцените экономию: меньше шлама — меньше топлива, выше ресурс котла.
Оставьте заявку прямо сейчас и получите комплект методических рекомендаций GESTRA по оптимизации продувки.
GESTRA PA & MPA — «ударная сила» против шлама, коррозии и простоев.
