Регулятор давления «после себя» для пара АСТА серии Д123/РПС

АСТА Д123/РПС – это односедельный клапан с прямым действием, который предназначен для автоматического поддержания установленного давления в рабочей среде. Его функционирование основано на уравновешивании силы упругой деформации регулировочной пружины и силы, возникающей от разности давлений в камерах мембранного привода.

Особенности конструкции

Модульная конструкция – универсальный клапан, совместимый с различными типами регулирующих блоков
Модернизированная конструкция разгрузочной камеры затвора
Сниженная величина зоны нечувствительности
Разъемное соединение штока регулирующего блока исключает повреждения при транспортировке
Полная ремонтопригодность без демонтажа с трубопровода

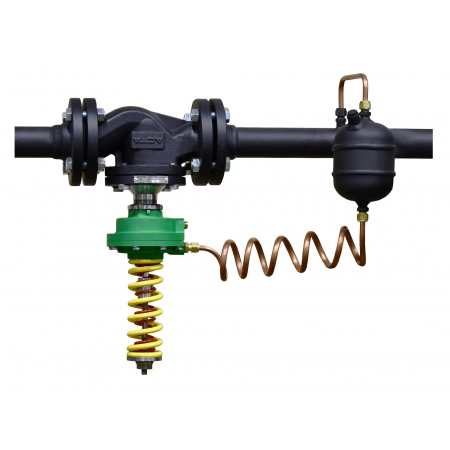

Регулятор поставляется в комплекте с охладителем импульсов и игольчатым вентилем

Опции по запросу

Специальная конструкция регулирующих блоков (различные мембраны, широкие диапазоны настроек и т. д.)
Нестандартные значения Kvs
Мягкое уплотнение затвора (VI класс герметичности)

Преимущества бренда

Комплексные решения для пароконденсатных систем

НПО АСТА разрабатывает и производит регулирующую специальную трубопроводную арматуру, в том числе оборудование для пароконденсатных систем. Предприятие выпускает более 50 видов продукции: регулирующие клапаны с пневмо- и электроприводами, регуляторы давления, конденсатоотводчики, предохранительные клапаны, сепараторы пара, вентили и другую продукцию.

Экономичное и надежное оборудование

Основным приоритетом завода является разработка и внедрение востребованной на российском рынке продукции с применением качественных конструкторских решений с максимальной степенью локализации. Продукция НПО АСТА изготавливается в России из высококачественных российских материалов и комплектующих.

Более 12 лет собственного производства

НПО АСТА входит в состав Группы компаний Астима и является производственным подразделением холдинга. Группа компаний Астима была основана в 2011 году. С начала основания компания была нацелена на создание собственного производства.

Технические характеристики

Номинальный диаметр DN		15 - 200
Условное давление PN		25 бар для DN 15 – 80 16 бар для DN 100 - 200
Температура рабочей среды		От -30°С до 200 °С
Рабочая среда		Пар, воздух, а также другие среды, совместимые с материалами конструкции регулятора
Диапазон давления настройки		0,4-2,0 бар – красная пружина 1,0-8,0 бар – желтая пружина 4,0-12 бар – две пружины
Пропускная способность клапана, Kvs		4,0 - 125 м3/ч
Класс герметичности	PTFE	IV по ГОСТ 9544-2015
	М-М	III по ГОСТ 9544-2015
Зона нечувствительности		Не более 2,5% от верхнего предела настройки по ГОСТ 11881-76
Зона пропорциональности		Не более 6% от верхнего предела настройки по ГОСТ 11881-76
Положение безопасности		Нормально-открытое
Компенсация давления		Разгруженный по давлению
Отбор импульса рабочей среды		Внешний
Тип присоединения		Фланцевый по ГОСТ 33259-2015, исп. В

Спецификация материалов

D123black_spec

№	Наименование	Материал
1	Корпус	Высокопрочный чугун ВЧ40
2	Крышка	Сталь 25
3	Седло	Сталь 20Х13
4	Плунжер	Сталь 20Х13
5	Втулка	Сталь 20Х13
6	Шток нижний	Сталь 20Х13
7	Муфта	Сталь 20Х13
8	Крышка нижняя	Серый чугун СЧ25
9	Крышка верхняя	Серый чугун СЧ25
10	Муфта	Сталь 20Х13
11	Шток привода нижний	Сталь 20Х13
12	Шток привода верхний	Сталь 20Х13
13	Мембрана	EPDM
14	Пружина	60С2А
15	Уплотнение корпуса	Графлекс
16	Уплотнение плунжера	PTFE
17	Уплотнение штока	PTFE/ EPDM
18	Уплотнение штока	EPDM

Массогабаритные характеристики и значения пропускной способности

D123black_size

DN	L, мм	H, мм	Масса, кг	Kvs, м3/ч
15	130	403	8	4,0; 2,5
20	150	398	9	5,0; 4,0; 2,5
25	160	407	10	8,0; 6,3; 4,0
32	180	417	11	16; 8,0; 6,3
40	200	428	13	25; 16; 8,0
50	230	422	15	32; 25; 16
65	290	427	20	50; 32; 25
80	310	466	25	80; 50; 32
100	350	474	39	125; 80; 50
125	по запросу
150
200

Примечание: по запросу доступны другие значения Kvs.

Функциональные особенности регулирующего блока

При использовании регулирующего блока РПС регулятор функционирует в режиме регулятора давления «после себя», который предназначен для автоматического поддержания заданного давления рабочей среды на выходе из регулятора вне зависимости от ее расхода.

D123_pic
